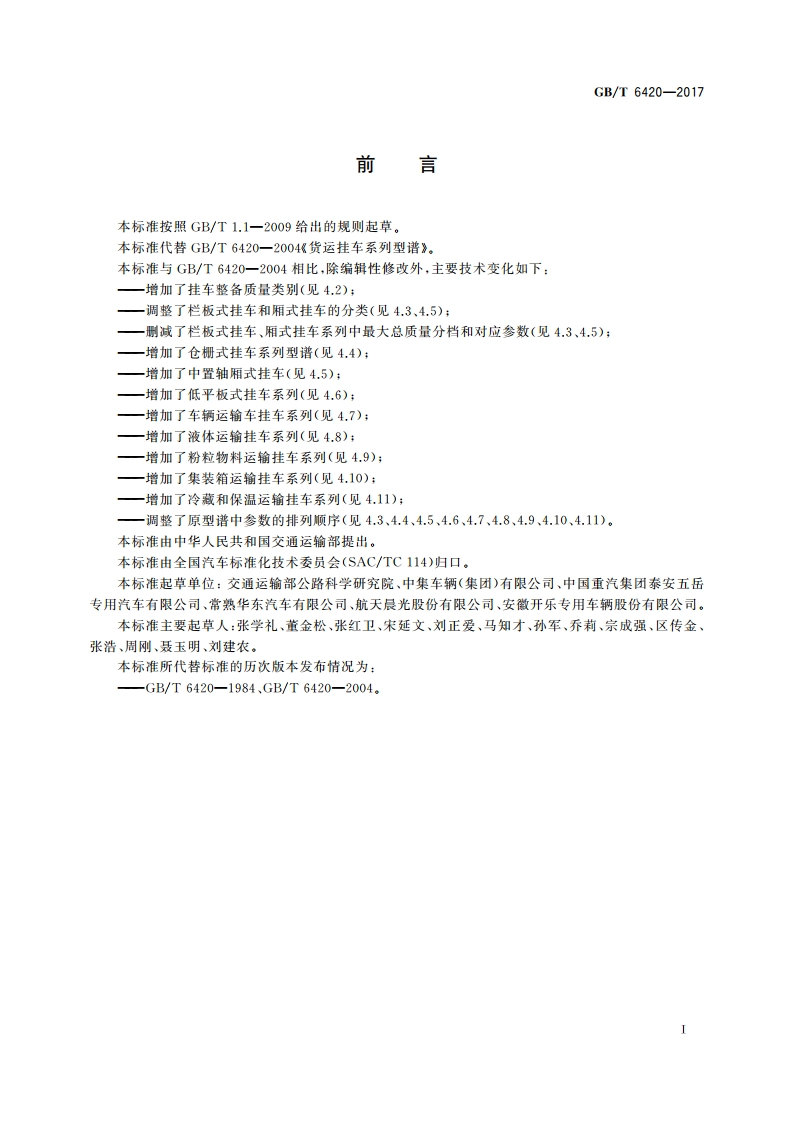

GB/T6420-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T6420一2004货运挂车系列型谱。本标准与GB/T6420一2004相比，除编辑性修改外，主要技术变化如下：一增加了挂车整备质量类别（见4.2）：一调整了栏板式挂车和厢式挂车的分类（见4.3、4,5）：一删减了栏板式挂车、厢式挂车系列中最大总质量分档和对应参数（见4.3、4.5）；一增加了仓栅式挂车系列型谱（见4.4）：一增加了中置轴厢式挂车（见4.5）：一增加了低平板式挂车系列（见4.6）：一增加了车辆运输车挂车系列（见4.7）：一增加了液体运输挂车系列（见4.8）：增加了粉粒物料运输挂车系列（见4,9）：增加了集装箱运输挂车系列（见4.10）：增加了冷藏和保温运输挂车系列（见4.11）：一调整了原型谱中参数的排列顶序（见4.3、4.4、4.5、4.6、4.7、4.8、4.9、4.10、4.11）。本标准由中华人民共和国交通运输部提出。本标准由全国汽车标准化技术委员会(SAC/TC114)归口。本标准起草单位：交通运输部公路科学研究院、中集车辆（集团）有限公司、中国重汽集团泰安五岳专用汽车有限公司、常熟华东汽车有限公司、航天晨光股份有限公司、安微开乐专用车辆股份有跟公司。本标准主要起草人：张学礼、董金松、张红卫、宋延文、刘正爱、马知才、孙军，乔莉、宗成强、区传金、张浩、周刚、聂玉明、刘建农。本标准所代替标准的历次版本发布情况为：-GB/T6420-1984、GB/T6420一2004.GB/T6420-2017货运挂车系列型谱1范围本标准规定了货运挂车的术语和定义、系列型谱。本标准适用于在道路上使用的货运挂车。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB/T3730.1汽车和挂车类型的术语和定义GB/T3730.2道路车辆质量词汇和代码GB/T3730.3汽车和挂车类型的术语和定义车辆尺寸GB/T17350专用汽车和专用挂车术语、代号和编制方法3术语和定义GB1589、GB/T3730.1、GB/T3730.2、GB/T3730.3、GB/T17350中界定的以及下列术语和定义适用于本文件。3.1轻量化挂车light trailer采用新材料和/或新结构使整备质量达到本文件表1一表9中B类车型要求的挂车。3.2大鹅颈式集装箱运输半挂车drop deck container chassis鹅颈落差大于300mm,后承载面高度不大于1300mm,鹅颈上表面为非承载面，专门用于集装箱运输的框架式半挂车。3.3平直梁式集装箱运输半挂车flat top container chassis车架纵梁上平面为平直结构，整个车架上表面直接承载，专门用于集装箱运输的框架式半挂车。3.4小鹅颈式集装箱运输半挂车goose neck container chassis鹅颈落差不大于121m,纵梁前后上平面均直接承载，专门用于集装箱运输的框架式半挂车。4系列型谱4.1货运挂车系列型谱按车辆结构由栏板式挂车系列、仓栅式挂车系列、厢式挂车系列、低平板式挂车系列、车辆运输挂车系列、液休运输挂车系列、粉粒物料运输挂车系列、集装箱运输半挂车系列、冷藏和保温运输挂车系列组成，4.2表1一表9中的整备质量包含两个类别，A类是常规挂车整备质量，B类是轻量化挂车整备质量。GB/T6420-2017目000m3022日日8000m20.02m0002T0008T5062%60000008%800m-09.20000000 Ot000 Ov赛慕1+1+11+100O舞最空
