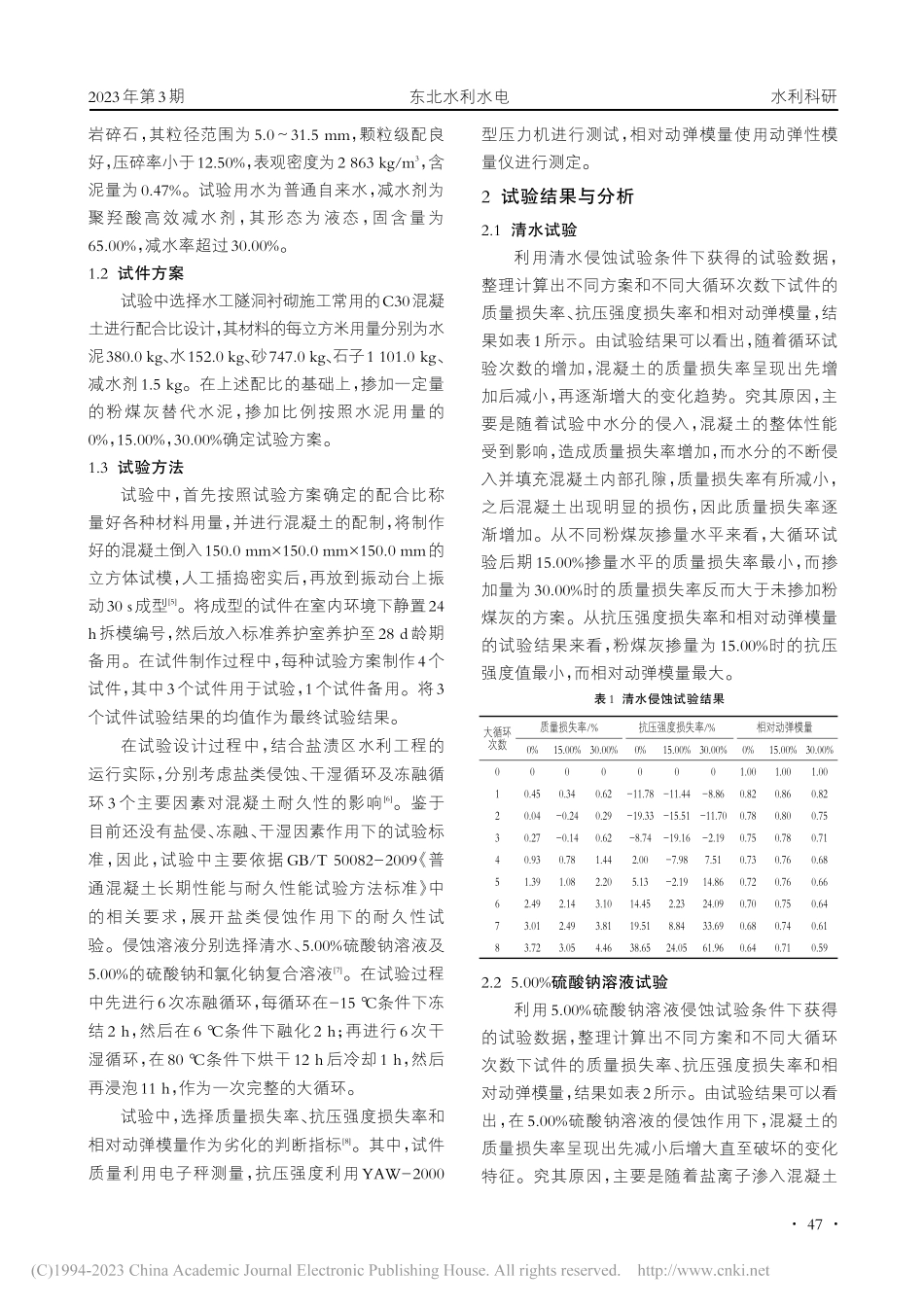

粉煤灰对盐渍区输水隧洞衬砌混凝土劣化性能的影响分析王琢王君（朝阳市水务局，辽宁朝阳122000）［摘要］本文通过室内试验的方式，探讨了粉煤灰对盐渍区输水隧洞衬砌混凝土劣化性能的影响。试验结果显示，掺加15.00%的粉煤灰可以有效提升衬砌混凝土的整体性能，但对于盐类侵蚀比较严重的工程，并不建议掺加粉煤灰来提高混凝土的抗侵蚀性能和耐久性。［关键词］粉煤灰；盐渍区；衬砌混凝土；劣化性能［中图分类号］TV431［文献标识码］A［文章编号］1002—0624（2023）03—0046—030引言输水隧洞等水工领域的地下洞室工程往往采用衬砌结构进行围护。在工程运行过程中，衬砌混凝土需要长期接触有水环境，受到水中各种腐蚀介质的影响。在我国的东部沿海和西北部地区的盐渍区，水体中不仅含有较多的氯离子，同时也存在较多的硫酸根等腐蚀离子[1]。因此，上述地区的输水隧洞建设和运行，不仅需要考虑氯离子的腐蚀作用，还应该考虑氯离子和硫酸根离子的共同作用。在上述双因素的侵蚀影响下，不仅会造成衬砌混凝土的损伤，还会造成钢筋的锈蚀[2]。因此，研究复合盐侵蚀作用下水工混凝土结构的劣化作用，具有十分重要的意义。粉煤灰作为一种水工混凝土常用矿物掺合料，不仅可以有效减少水泥用量，减少水泥生产过程中的大气和环境污染，同时还能改善混凝土的性能[3]。王海彦等认为衬砌混凝土受硫酸盐侵蚀破坏的主要原因是硫酸根离子和混凝土内的氢氧化钙发生反应，生成有破坏作用的石膏或钙矾石。因此，在混凝土中掺加一定量的矿物掺合料，可以有效减少混凝土内氢氧化钙的形成，减少二次水化作用的影响，降低混凝土的硫酸盐侵蚀[4]。从目前的研究成果来看，该领域的大部分研究仅考虑单一盐类的影响，而粉煤灰在硫酸盐和氯盐复合作用下的性能尚不明确。基于此，本文通过室内试验的方式，研究粉煤灰对盐渍区输水隧洞衬砌混凝土劣化性能的影响，以便为相关工程设计和建设提供有益的支持和借鉴。1试验材料与方法1.1试验材料试验中使用丹东振东建材有限公司的P.O42.5普通硅酸盐水泥，其密度为2790kg/m3，初凝和终凝时间为158min和238min，标准用水量为27.20%，28d抗压强度和抗折强度分别为7.3MPa和48.5MPa。粉煤灰选择本溪电厂一级粉煤灰，其结构以球形为主，大小不一，表面光滑，其筛余量为4.80%，需水量为92.00%，密度为2.1g/cm3，含水率为0.04%。试验用砂为普通河沙，含水率为2.40%，含泥量小于1.50%，泥块含量小于0.50%，其细度模数为2.63，为中砂。试验用石...
