风力发电机组 全功率变流器第1部分：技术条件 GBT 25387.1-2010.pdf

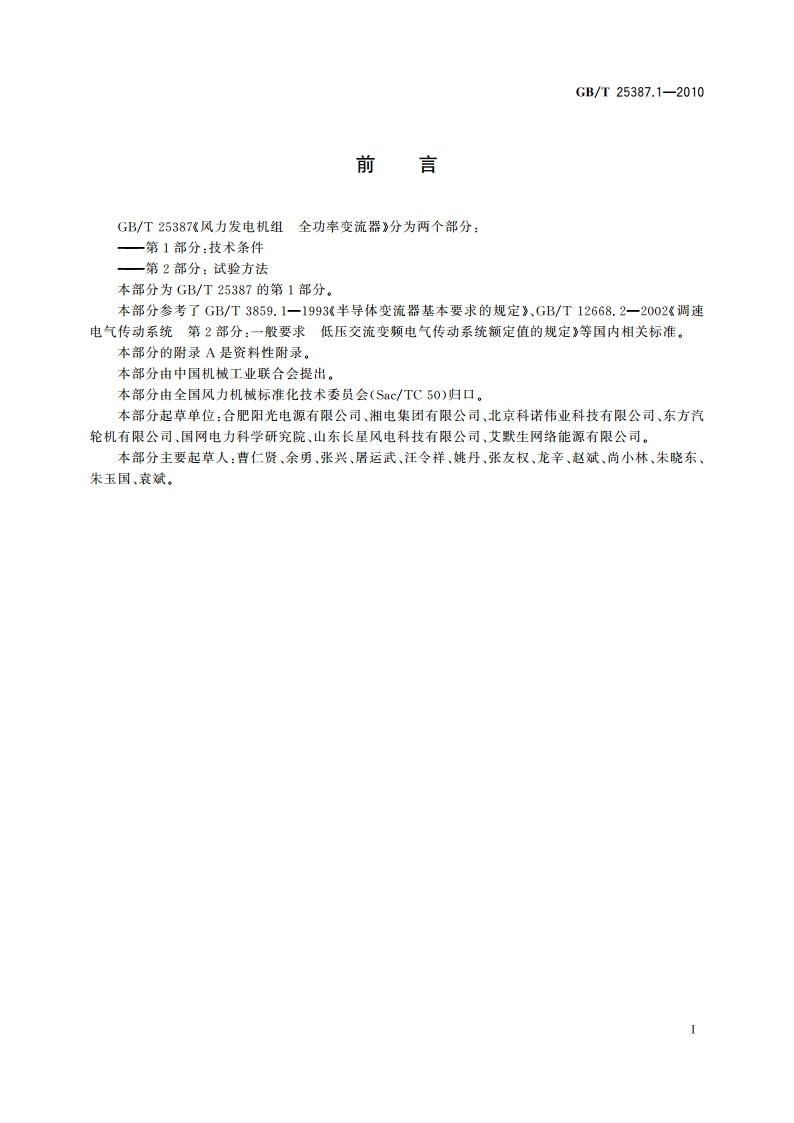

GB/T25387.1-2010目次前言1范12规范性引用文件3术语和定义14通用要求34.】使用条件要求4.2机休和结构质量em有9e有9e93e事第市9e94.3性能指标4.4保护功能4904004004400909044.5绝缘耐压性4.6电磁兼容性54.7通讯5生.8安全要求54.9防护性能55试验方法6检验规则6.1型式检验56.2出厂检验6.3变流器试验项目”67标志、包装、贮存和运输17.】标志772包装773败存77.4运输附录A(资料性附录)常用的全功率交直交电压型变流器拓扑结构9GB/T25387.1-2010风力发电机组全功率变流器第1部分：技术条件1范围本部分规定了风力发电机组全功率交直交电压型变流器的相关术语和定义、通用要求、试验方法、检验规则等，本部分适用于风力发电机组全功率交直交电压型变流器（以下简称“变流器”）。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志(GB/T191一2008，IS0780:1997,MOD)GB/T2900.53电工术语风力发电机组(GB/T2900.53一2001，IEC60050-415:1999,1DT)GB/T3859.2半导体变流器应用导则(GB/T3859.2一1993，cqv1EC60146-1-2:1991)GB4208外壳防护等级(1P代码)(GB4208一2008，IEC60529:2001,IDT)GB12668.3调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法(GB12668.3一2003,1EC61800-3:1996,1DT)GB/T13384机电产品包装通用技术条件GB18451,1风力发电机组安全要求(GB18451.1一2001,1EC61400-1:1999,IDT)GB/T20320风力发电机组电能质量测量和评估方法(GB/T20320一2006,1EC61400-21:2001,1DT)GB/T25387.2风力发电机组全功率变流器第2部分：试验方法3术语和定义GB/T2900.53确立的以及下列术语和定义适用于本部分。3.1电机侧变流器generator-side converter将风力发电机发出的电压、电流幅值和频率变化的交流电变换成直流电的静止型变流器。3.2电网侧变流器line-side converter将电机侧变流器输出的直流电变换成满足并网要求的交流电，并馈入电网的静止型变流器。3.3直流环节DC link电机侧变流器和电网侧变流器之间相互连接的直流电路。3.4全功率变流器ful-power converter由电机变流器、电网侧变流器和直流环节组成，容量按大于风力发电机容量选取的静止型交直交变流器。（常用的全功率交直交电压型变流器拓扑结构见附录A)GB/T25387.1-20103.5变流器额定运行条件rated operation condition of converter变流器在额定电网条件和额定功率因数输出时，将风力发电机组输出的额定功率馈送到电网时所处的工作状态。以下简称“额定运行条件”。3.6电机侧额定电流generator-side rated current额定运行条件下，电机侧变流器能够连续供给而且幅值不超过规定限值的最大基波电流均方根值。3.7电机侧额定电压generator-side rated voltage额定运行条件下，电机侧变流器交流端线电压均方根值。3.8电机侧额定频率generator-side rated frequency额定运行条件下，电机侧变流器输入电压基波的频率。3.9电机侧工作频率范围generator-side operating frequency range风力发电机组的运行转速范围所对应的电机侧变流器输入电压基波频率范围。3.10电网侧领定电流line-side rated current额定运行条件下，电网侧变流器能够连续供给而且幅值不超过规定限值的最大基波电流均方根值。3.11过载能力overload capability额定运行条件下，变流器能够在规定的时间段内供给而不会超过规定限值的最大输入电流均方根值，3.12电网侧功率因数line-side power factor电网侧变流器输出的总有功功率与视在功率之比。3.13总谐波畸变率total harmonic distortion总谐波畸变率与所考虑量的基波分量相关。总谐波畸变率(THD)定义为：THD=-Qi式中：Q一基波有效值：Q一总有效值，可代表电流或电压。特别要注意的是，上述定义中包含有谐间波。当谐间波存在时，波形不再是周期性的，谐间波所产生的影响可能要比谐波产生的影响更复杂些。假若谐间波忽略不计，则式(1)也可表达为：QTHD=h=2式中：h一谐波次数；Q,一h次浩波分量的有效值。注1：相比于贵人电网的电流，电网电压波形的琦变要小得多。因此电网电压的THD比电流的THD小得多，注2：偶次含量（次数h仅为偶数）称为偶次普波琦变率，奇次含量（次数仅为奇数）称为奇次谐波琦变率。2
