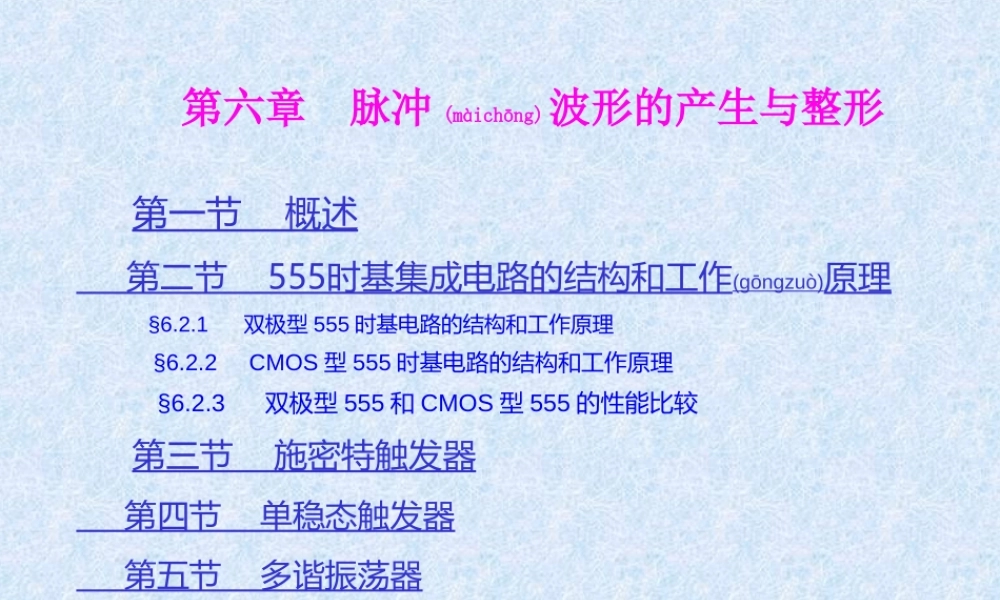

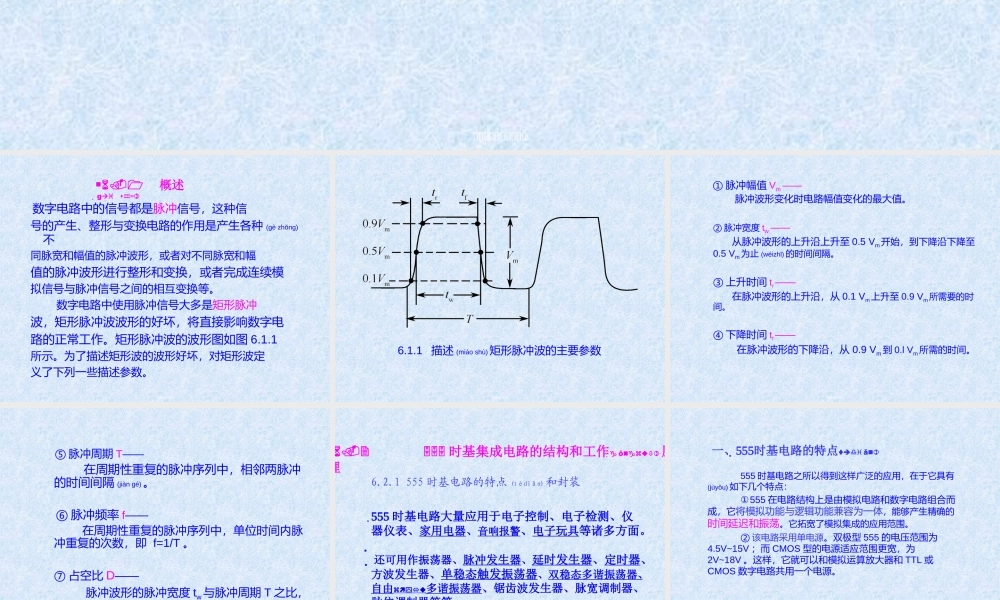

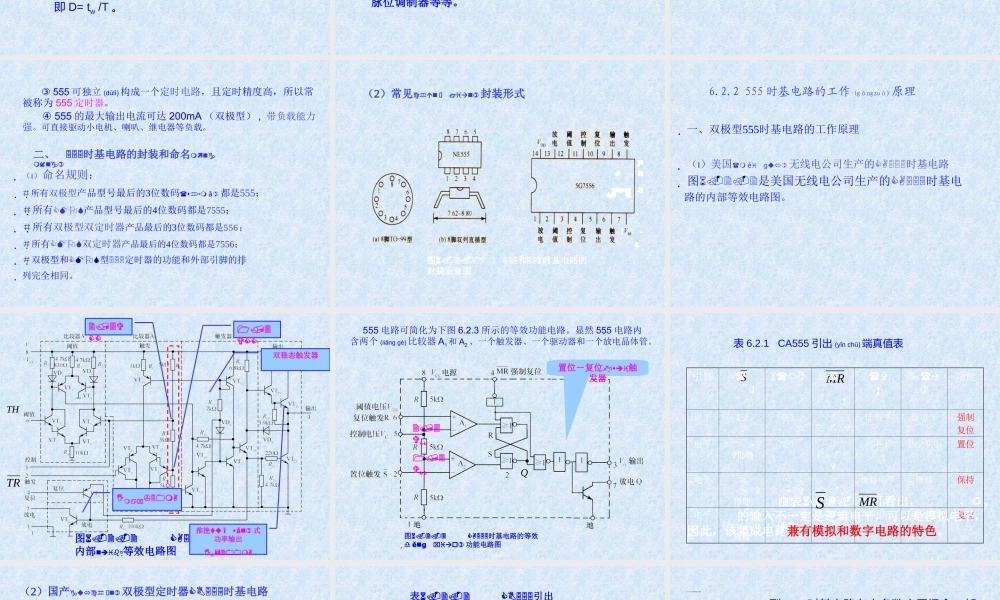

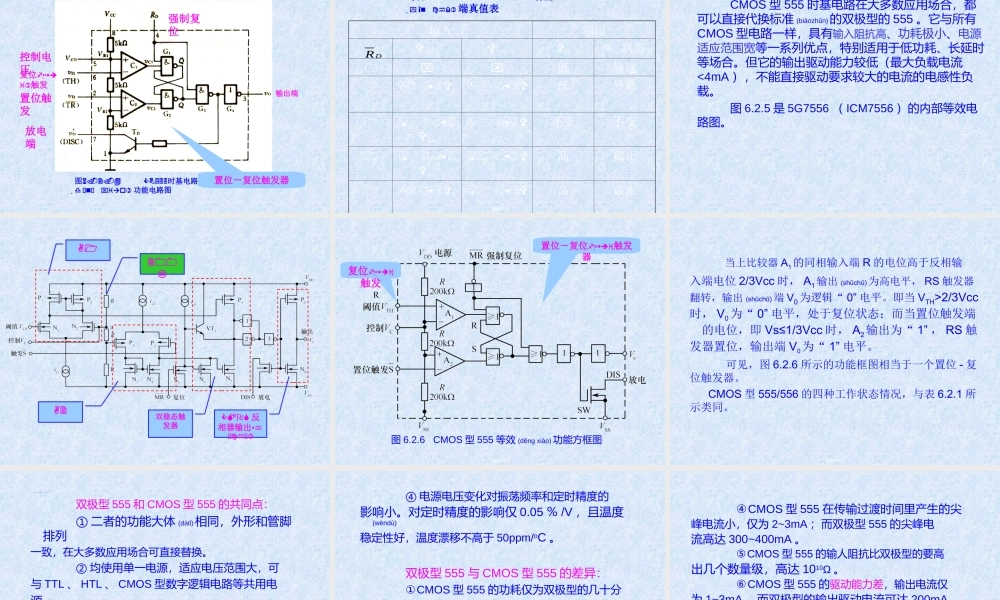

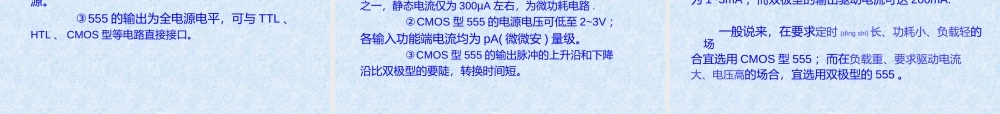

第一节概述第二节555时基集成电路的结构和工作(gōngzuò)原理§6.2.1双极型555时基电路的结构和工作原理§6.2.2CMOS型555时基电路的结构和工作原理§6.2.3双极型555和CMOS型555的性能比较第三节施密特触发器第四节单稳态触发器第五节多谐振荡器第六章脉冲(màichōng)波形的产生与整形第第第第第第第第第第数字电路中的信号都是脉冲信号，这种信号的产生、整形与变换电路的作用是产生各种(ɡèzhǒnɡ)不同脉宽和幅值的脉冲波形，或者对不同脉宽和幅值的脉冲波形进行整形和变换，或者完成连续模拟信号与脉冲信号之间的相互变换等。数字电路中使用脉冲信号大多是矩形脉冲波，矩形脉冲波波形的好坏，将直接影响数字电路的正常工作。矩形脉冲波的波形图如图6.1.1所示。为了描述矩形波的波形好坏，对矩形波定义了下列一些描述参数。概述ɡ第第第第第第第第第第6.1.1描述(miáoshù)矩形脉冲波的主要参数第第第第第第第第第第①脉冲幅值Vm——脉冲波形变化时电路幅值变化的最大值。②脉冲宽度tw——从脉冲波形的上升沿上升至0.5Vm开始，到下降沿下降至0.5Vm为止(wéizhǐ)的时间间隔。③上升时间tr——在脉冲波形的上升沿，从0.1Vm上升至0.9Vm所需要的时间。④下降时间tf——在脉冲波形的下降沿，从0.9Vm到0.lVm所需的时间。第第第第第第第第第第⑤脉冲周期T——在周期性重复的脉冲序列中，相邻两脉冲的时间间隔(jiàngé)。⑥脉冲频率f——在周期性重复的脉冲序列中，单位时间内脉冲重复的次数，即f=1/T。⑦占空比D——脉冲波形的脉冲宽度tw与脉冲周期T之比，即D=tw/T。第第第第第第第第第第6.2.1555时基电路的特点(tèdiǎn)和封装时基集成电路的结构和工作ō原理时基电路大量应用于电子控制、电子检测、仪器仪表、家用电器、音响报警、电子玩具等诸多方面。还可用作振荡器、脉冲发生器、延时发生器、定时器、方波发生器、单稳态触发振荡器、双稳态多谐振荡器、自由多谐振荡器、锯齿波发生器、脉宽调制器、脉位调制器等等。第第第第第第第第第第555时基电路之所以得到这样广泛的应用，在于它具有(jùyǒu)如下几个特点：①555在电路结构上是由模拟电路和数字电路组合而成，它将模拟功能与逻辑功能兼容为一体，能够产生精确的时间延迟和振荡。它拓宽了模拟集成的应用范围。②该电路采用单电源。双极型555的电压范围为4.5V~15V；而CMOS型的电源适应范围更宽...
