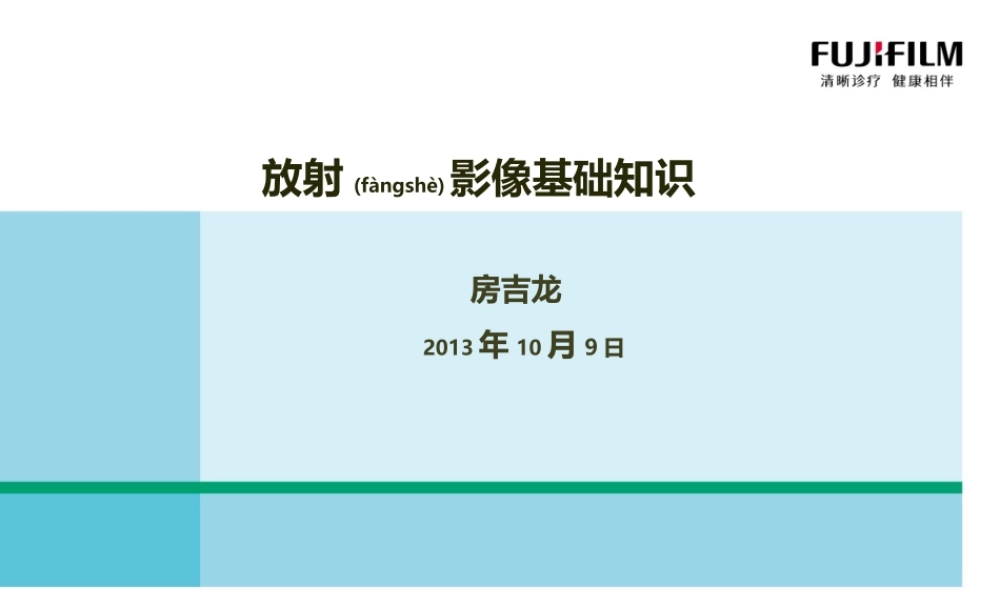

放射(fàngshè)影像基础知识房吉龙2013年10月9日第一页，共五十六页。放射(fàngshè)影像的基础知识第一节X线的基础知识第二节放射设备的基本介绍第二页，共五十六页。第三页，共五十六页。X线的基础知识一、什么是X线二、X线的产生三、X线的特性四、X线成像特点五、X线机简介六、放射防护知识第四页，共五十六页。一、什么是X线德国物理学家(wùlǐxuéjiā)伦琴(WithelmConradRoentgen，1845~1923)伦琴夫人的手骨照片第五页，共五十六页。骨折、脱位一、什么是X线第六页，共五十六页。右中叶(zhōngyè)大叶性肺炎一、什么是X线第七页，共五十六页。食道、胃造影(zàoyǐng)及钡灌肠一、什么是X线第八页，共五十六页。X线的实质:X线是一种电磁波，具有一定的波长和频率，具有波粒二重性：微粒性（具有能量和动能量）和波动性（横波，具有频率和波长）,X线成像利用了它与物质相互作用时发生能量转换，突出了微粒性。波长：0.0006--50nm(介于紫外线和γ射线之间)。X线诊断常用波长纳米，即十万亿分之8~31米。一、什么是X线第九页，共五十六页。一、什么是X线第十页，共五十六页。X线的基础知识一、什么是X线二、X线的产生三、X线的特性四、X线成像特点五、X线机简介六、放射防护知识第十一页，共五十六页。电子高速(ɡāosù)碰撞原子的结果二、X线的产生(chǎnshēng)第十二页，共五十六页。靶高压电源低压电源靶阴极发热产生电子电子猝然停止和外层电子跃迁，部分能量以连续和特征X射线的形式放出。电子加速，撞击和电离中的核外子。X射线X线产生(chǎnshēng)原理图二、X线的产生(chǎnshēng)第十三页，共五十六页。能量转换诊断用X线的产生(chǎnshēng)效率只有0.4％～1.3％。二、X线的产生(chǎnshēng)热容量？第十四页，共五十六页。X线产生的三个条件:①要有一个电子源，能根据需要，随时提供足够数量的电子。②高速(ɡāosù)电子流，两个方面，其一是高压电场，使电子获得动能；其二是有高真空环境，使电子在运动中不受气体分子的阻挡和电离放电而降低能量，同时也能保护灯丝不致因氧化而被烧毁。③要有一个能经受高速电子撞击而产生Ｘ线的靶。二、X线的产生(chǎnshēng)第十五页，共五十六页。•X线的质–X线穿透物体的能力，即光子能量的大小称为X线的质，又称硬度，光子的能量越大穿透能力越强，越不容易被...
