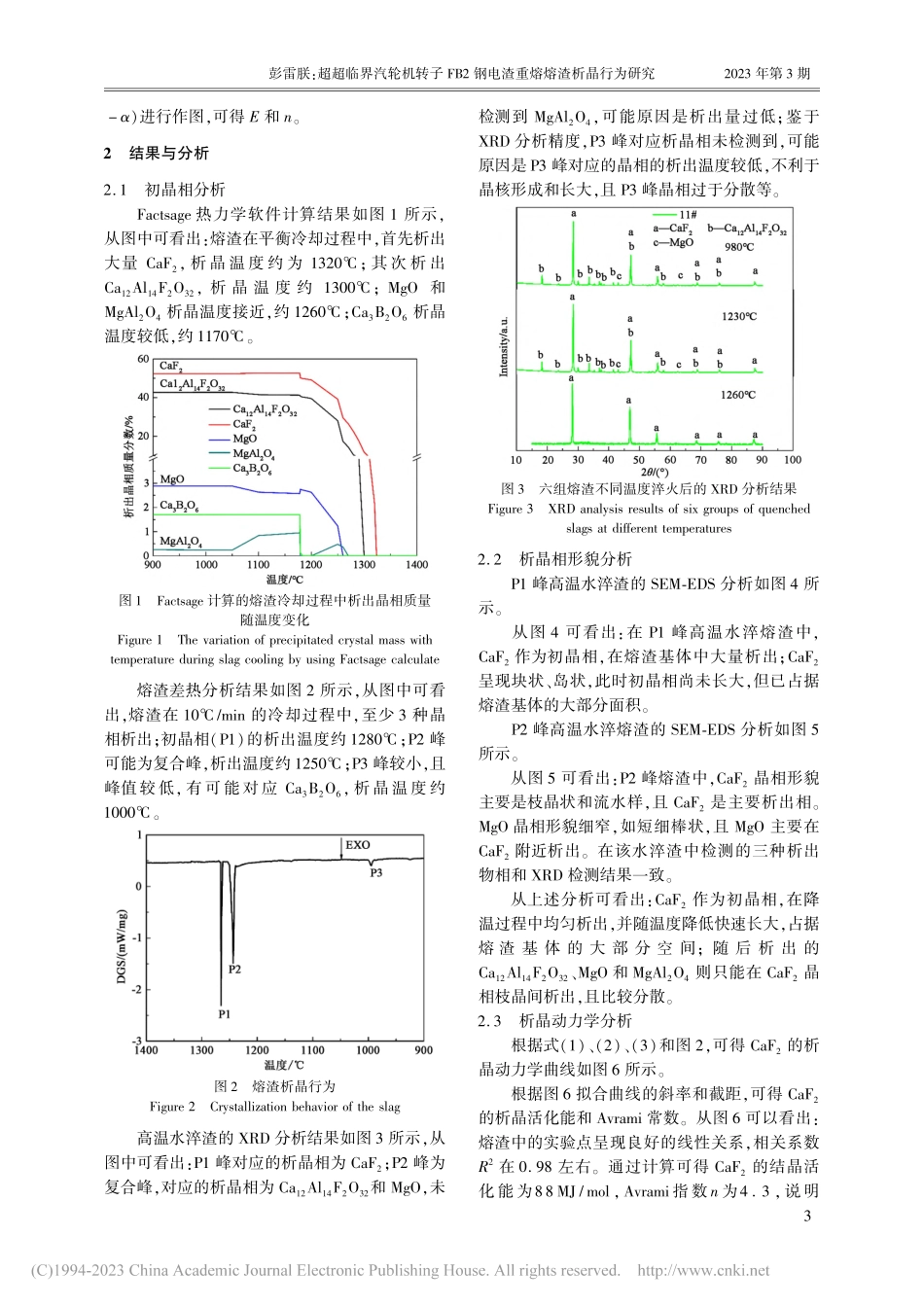

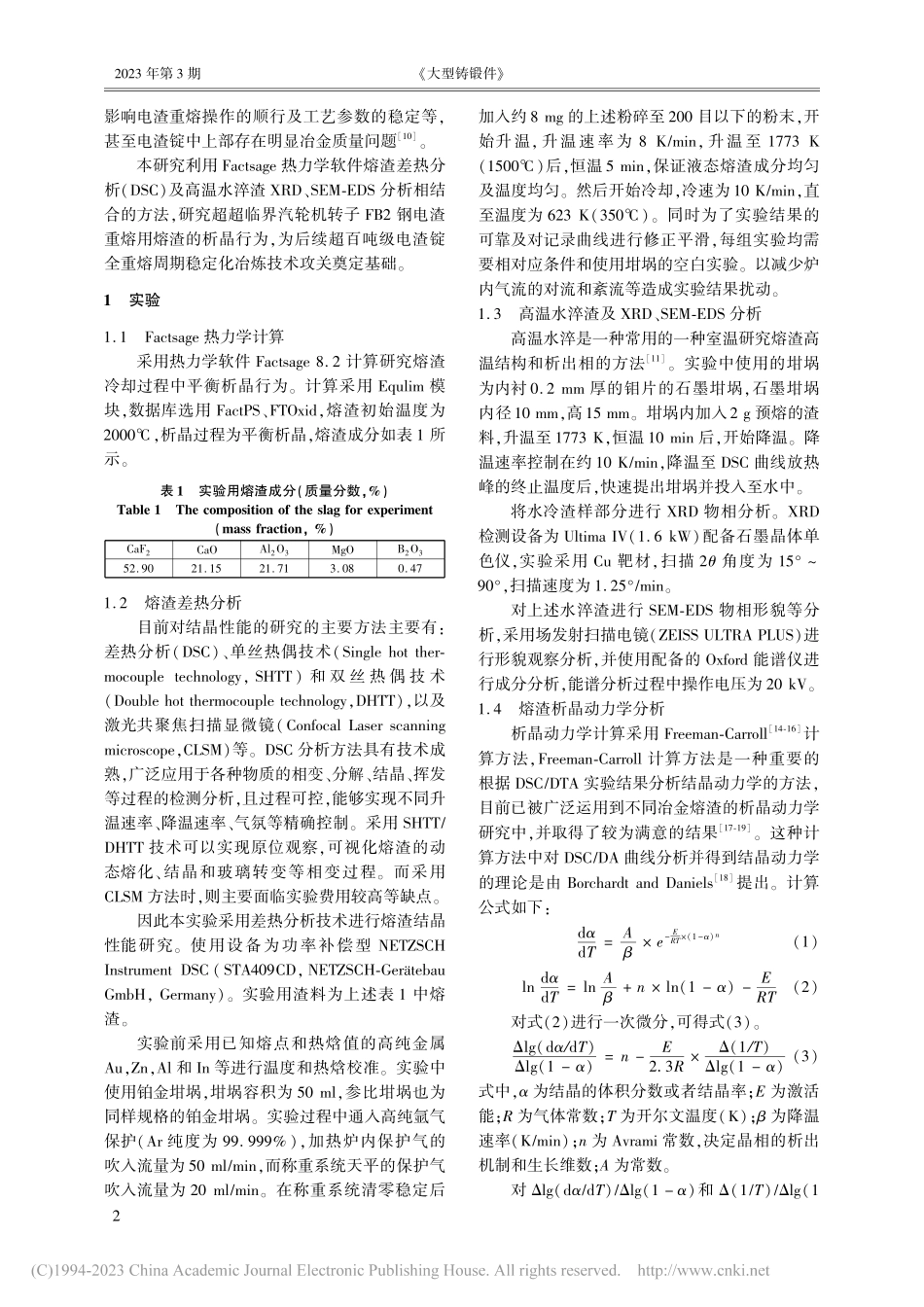

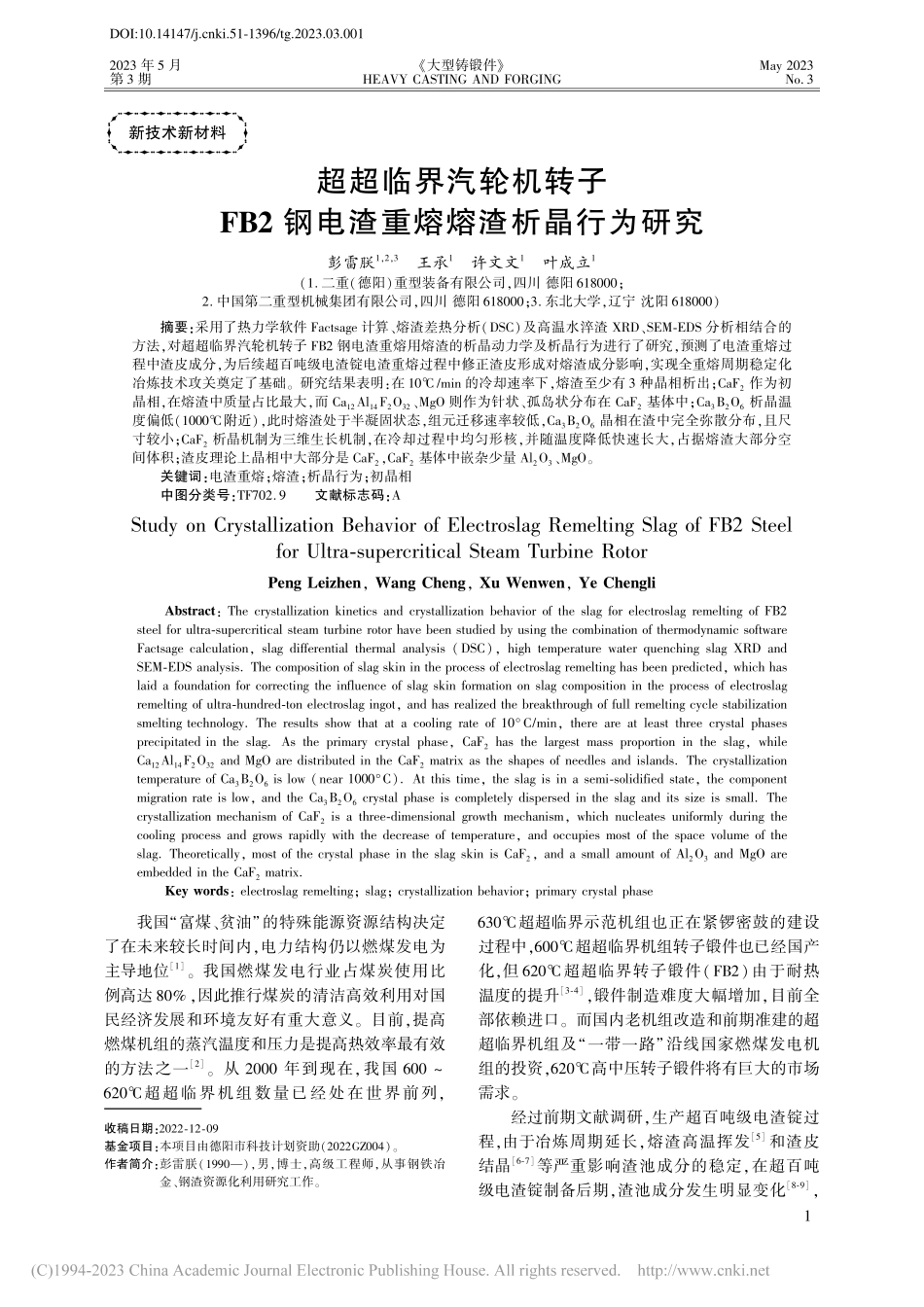

２０２３年５月第３期《大型铸锻件》ＨＥＡＶＹＣＡＳＴＩＮＧＡＮＤＦＯＲＧＩＮＧＭａｙ２０２３Ｎｏ．３■■■■■■■■■■■■■■■■■■■■新技术新材料超超临界汽轮机转子ＦＢ２钢电渣重熔熔渣析晶行为研究彭雷朕１，２，３王承１许文文１叶成立１（１．二重（德阳）重型装备有限公司，四川德阳６１８０００；２．中国第二重型机械集团有限公司，四川德阳６１８０００；３．东北大学，辽宁沈阳６１８０００）摘要：采用了热力学软件Ｆａｃｔｓａｇｅ计算、熔渣差热分析（ＤＳＣ）及高温水淬渣ＸＲＤ、ＳＥＭ⁃ＥＤＳ分析相结合的方法，对超超临界汽轮机转子ＦＢ２钢电渣重熔用熔渣的析晶动力学及析晶行为进行了研究，预测了电渣重熔过程中渣皮成分，为后续超百吨级电渣锭电渣重熔过程中修正渣皮形成对熔渣成分影响，实现全重熔周期稳定化冶炼技术攻关奠定了基础。研究结果表明：在１０℃∕ｍｉｎ的冷却速率下，熔渣至少有３种晶相析出；ＣａＦ２作为初晶相，在熔渣中质量占比最大，而Ｃａ１２Ａｌ１４Ｆ２Ｏ３２、ＭｇＯ则作为针状、孤岛状分布在ＣａＦ２基体中；Ｃａ３Ｂ２Ｏ６析晶温度偏低（１０００℃附近），此时熔渣处于半凝固状态，组元迁移速率较低，Ｃａ３Ｂ２Ｏ６晶相在渣中完全弥散分布，且尺寸较小；ＣａＦ２析晶机制为三维生长机制，在冷却过程中均匀形核，并随温度降低快速长大，占据熔渣大部分空间体积；渣皮理论上晶相中大部分是ＣａＦ２，ＣａＦ２基体中嵌杂少量Ａｌ２Ｏ３、ＭｇＯ。关键词：电渣重熔；熔渣；析晶行为；初晶相中图分类号：ＴＦ７０２．９文献标志码：ＡＳｔｕｄｙｏｎＣｒｙｓｔａｌｌｉｚａｔｉｏｎＢｅｈａｖｉｏｒｏｆＥｌｅｃｔｒｏｓｌａｇＲｅｍｅｌｔｉｎｇＳｌａｇｏｆＦＢ２ＳｔｅｅｌｆｏｒＵｌｔｒａ⁃ｓｕｐｅｒｃｒｉｔｉｃａｌＳｔｅａｍＴｕｒｂｉｎｅＲｏｔｏｒＰｅｎｇＬｅｉｚｈｅｎ，ＷａｎｇＣｈｅｎｇ，ＸｕＷｅｎｗｅｎ，ＹｅＣｈｅｎｇｌｉＡｂｓｔｒａｃｔ：ＴｈｅｃｒｙｓｔａｌｌｉｚａｔｉｏｎｋｉｎｅｔｉｃｓａｎｄｃｒｙｓｔａｌｌｉｚａｔｉｏｎｂｅｈａｖｉｏｒｏｆｔｈｅｓｌａｇｆｏｒｅｌｅｃｔｒｏｓｌａｇｒｅｍｅｌｔｉｎｇｏｆＦＢ２ｓｔｅｅｌｆｏｒｕｌｔｒａ⁃ｓｕｐｅｒｃｒｉｔｉｃａｌｓｔｅａｍｔｕｒｂｉｎｅｒｏｔｏｒｈａｖｅｂｅｅｎｓｔｕｄｉｅｄｂｙｕｓｉｎｇｔｈｅｃｏｍｂｉｎａｔｉｏｎｏｆｔｈｅｒｍｏｄｙｎａｍｉｃｓｏｆｔｗａｒｅＦａ...
