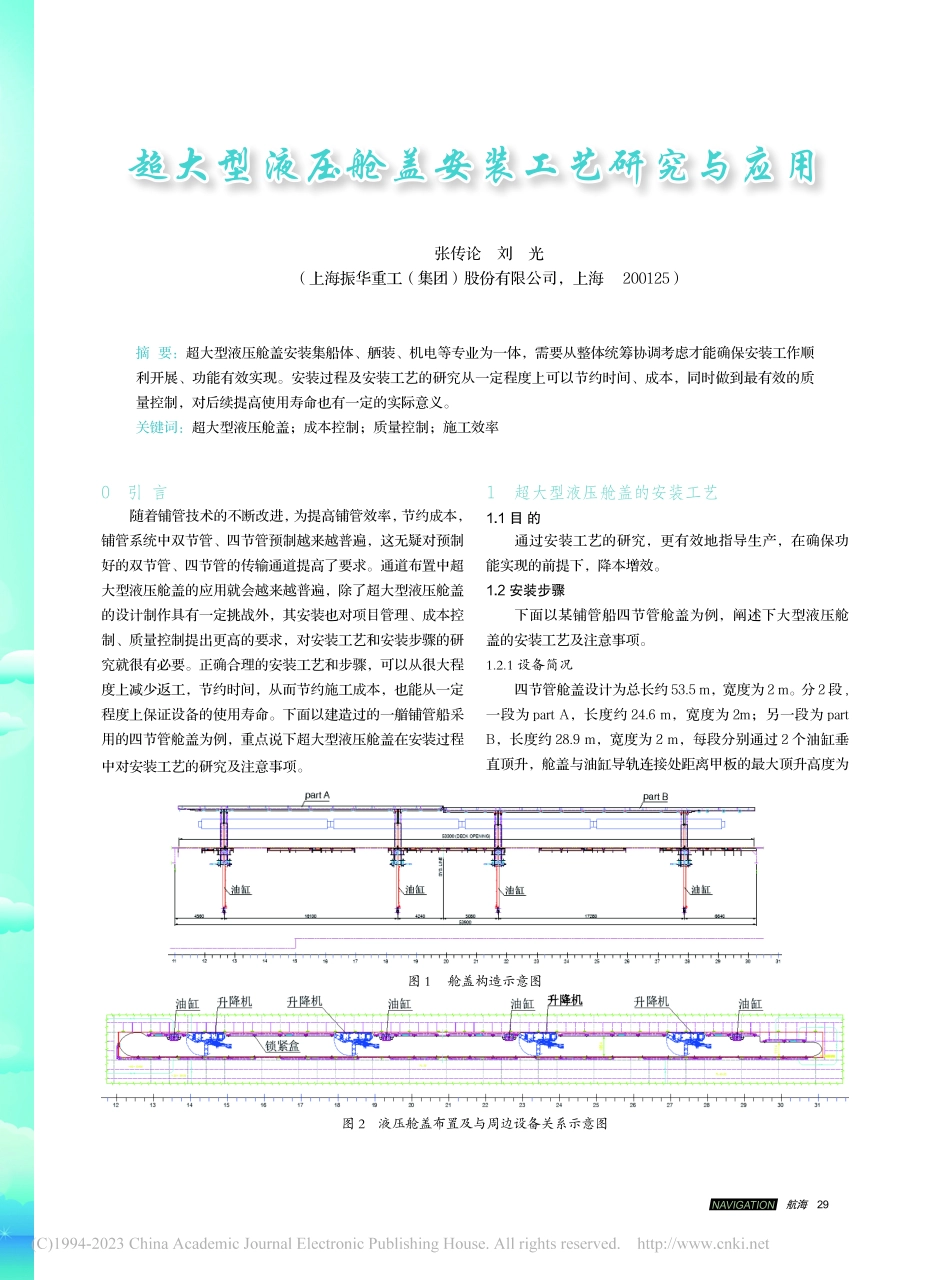

NAVIGATION航海290引言随着铺管技术的不断改进，为提高铺管效率，节约成本，铺管系统中双节管、四节管预制越来越普遍，这无疑对预制好的双节管、四节管的传输通道提高了要求。通道布置中超大型液压舱盖的应用就会越来越普遍，除了超大型液压舱盖的设计制作具有一定挑战外，其安装也对项目管理、成本控制、质量控制提出更高的要求，对安装工艺和安装步骤的研究就很有必要。正确合理的安装工艺和步骤，可以从很大程度上减少返工，节约时间，从而节约施工成本，也能从一定程度上保证设备的使用寿命。下面以建造过的一艏铺管船采用的四节管舱盖为例，重点说下超大型液压舱盖在安装过程中对安装工艺的研究及注意事项。1超大型液压舱盖的安装工艺1.1目的通过安装工艺的研究，更有效地指导生产，在确保功能实现的前提下，降本增效。1.2安装步骤下面以某铺管船四节管舱盖为例，阐述下大型液压舱盖的安装工艺及注意事项。1.2.1设备简况四节管舱盖设计为总长约53.5m，宽度为2m。分2段,一段为partA，长度约24.6m，宽度为2m；另一段为partB，长度约28.9m，宽度为2m，每段分别通过2个油缸垂直顶升，舱盖与油缸导轨连接处距离甲板的最大顶升高度为超大型液压舱盖安装工艺研究与应用超大型液压舱盖安装工艺研究与应用张传论刘光（上海振华重工（集团）股份有限公司，上海200125）摘要：超大型液压舱盖安装集船体、舾装、机电等专业为一体，需要从整体统筹协调考虑才能确保安装工作顺利开展、功能有效实现。安装过程及安装工艺的研究从一定程度上可以节约时间、成本，同时做到最有效的质量控制，对后续提高使用寿命也有一定的实际意义。关键词：超大型液压舱盖；成本控制；质量控制；施工效率图1舱盖构造示意图图2液压舱盖布置及与周边设备关系示意图NAVIGATION航海30MarineTechnology航海技术3380mm。舱盖构造如图1所示。液压舱盖布置及与周边设备关系如图2所示。液压舱盖与升降机、横移小车位置关系如图3所示，舱盖附件如图4所示。1.2.2安装前准备根据舱盖布置图将舱盖所在甲板的定位信息做好划线标识，其中包括舱盖沿船长方向的定位，沿船宽方向的定位。图3液压舱盖与升降机、横移小车位置关系剖视图图4舱盖附件示意图（1）根据舱盖安装定位测量甲板开孔净尺寸，其中包含净长度和净宽度以及开孔位置是否准确。（2）将舱盖上的关键点（比如锁紧盒、压紧板、顶升油缸处）定位信息标记在甲板开孔附近，并测量每一处的甲板开孔净宽度大小，如图5、图6、图7所示。（3...
