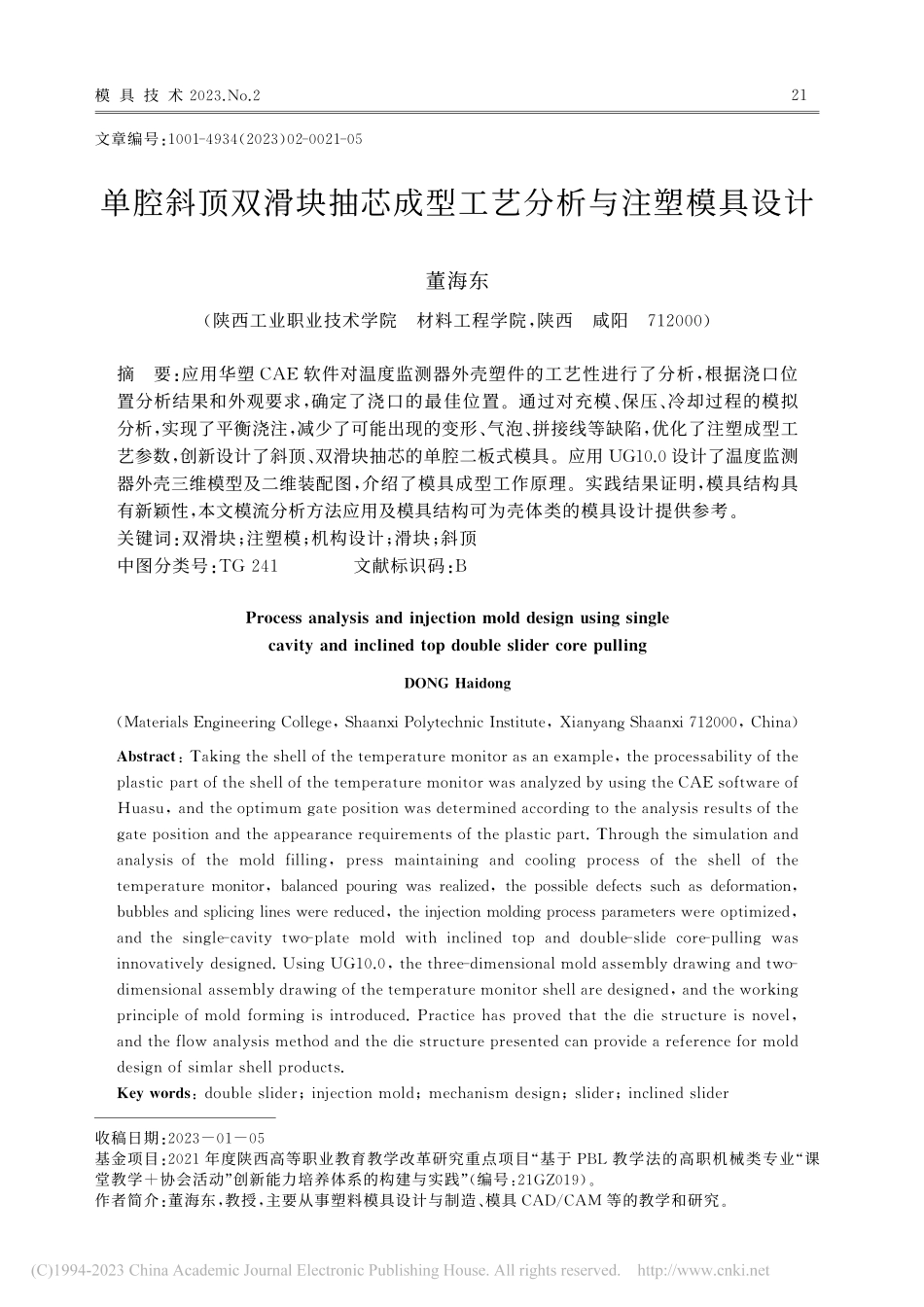

模具技术２０２３．Ｎｏ．２文章编号：１００１－４９３４（２０２３）０２－００２１－０５单腔斜顶双滑块抽芯成型工艺分析与注塑模具设计董海东（陕西工业职业技术学院材料工程学院，陕西咸阳７１２０００）摘要：应用华塑ＣＡＥ软件对温度监测器外壳塑件的工艺性进行了分析，根据浇口位置分析结果和外观要求，确定了浇口的最佳位置。通过对充模、保压、冷却过程的模拟分析，实现了平衡浇注，减少了可能出现的变形、气泡、拼接线等缺陷，优化了注塑成型工艺参数，创新设计了斜顶、双滑块抽芯的单腔二板式模具。应用ＵＧ１０．０设计了温度监测器外壳三维模型及二维装配图，介绍了模具成型工作原理。实践结果证明，模具结构具有新颖性，本文模流分析方法应用及模具结构可为壳体类的模具设计提供参考。关键词：双滑块；注塑模；机构设计；滑块；斜顶中图分类号：ＴＧ２４１文献标识码：ＢＰｒｏｃｅｓｓａｎａｌｙｓｉｓａｎｄｉｎｊｅｃｔｉｏｎｍｏｌｄｄｅｓｉｇｎｕｓｉｎｇｓｉｎｇｌｅｃａｖｉｔｙａｎｄｉｎｃｌｉｎｅｄｔｏｐｄｏｕｂｌｅｓｌｉｄｅｒｃｏｒｅｐｕｌｌｉｎｇＤＯＮＧＨａｉｄｏｎｇ（ＭａｔｅｒｉａｌｓＥｎｇｉｎｅｅｒｉｎｇＣｏｌｌｅｇｅ，ＳｈａａｎｘｉＰｏｌｙｔｅｃｈｎｉｃＩｎｓｔｉｔｕｔｅ，ＸｉａｎｙａｎｇＳｈａａｎｘｉ７１２０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔａｋｉｎｇｔｈｅｓｈｅｌｌｏｆｔｈｅｔｅｍｐｅｒａｔｕｒｅｍｏｎｉｔｏｒａｓａｎｅｘａｍｐｌｅ，ｔｈｅｐｒｏｃｅｓｓａｂｉｌｉｔｙｏｆｔｈｅｐｌａｓｔｉｃｐａｒｔｏｆｔｈｅｓｈｅｌｌｏｆｔｈｅｔｅｍｐｅｒａｔｕｒｅｍｏｎｉｔｏｒｗａｓａｎａｌｙｚｅｄｂｙｕｓｉｎｇｔｈｅＣＡＥｓｏｆｔｗａｒｅｏｆＨｕａｓｕ，ａｎｄｔｈｅｏｐｔｉｍｕｍｇａｔｅｐｏｓｉｔｉｏｎｗａｓｄｅｔｅｒｍｉｎｅｄａｃｃｏｒｄｉｎｇｔｏｔｈｅａｎａｌｙｓｉｓｒｅｓｕｌｔｓｏｆｔｈｅｇａｔｅｐｏｓｉｔｉｏｎａｎｄｔｈｅａｐｐｅａｒａｎｃｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｐｌａｓｔｉｃｐａｒｔ．Ｔｈｒｏｕｇｈｔｈｅｓｉｍｕｌａｔｉｏｎａｎｄａｎａｌｙｓｉｓｏｆｔｈｅｍｏｌｄｆｉｌｌｉｎｇ，ｐｒｅｓｓｍａｉｎｔａｉｎｉｎｇａｎｄｃｏｏｌｉｎｇｐｒｏｃｅｓｓｏｆｔｈｅｓｈｅｌｌｏｆｔｈｅｔｅｍｐｅｒａｔｕｒｅｍｏｎｉｔｏｒ，ｂａｌａｎｃｅｄｐｏｕｒｉｎｇｗａｓｒｅａｌｉｚｅｄ，ｔｈｅｐｏｓｓｉｂｌ...
