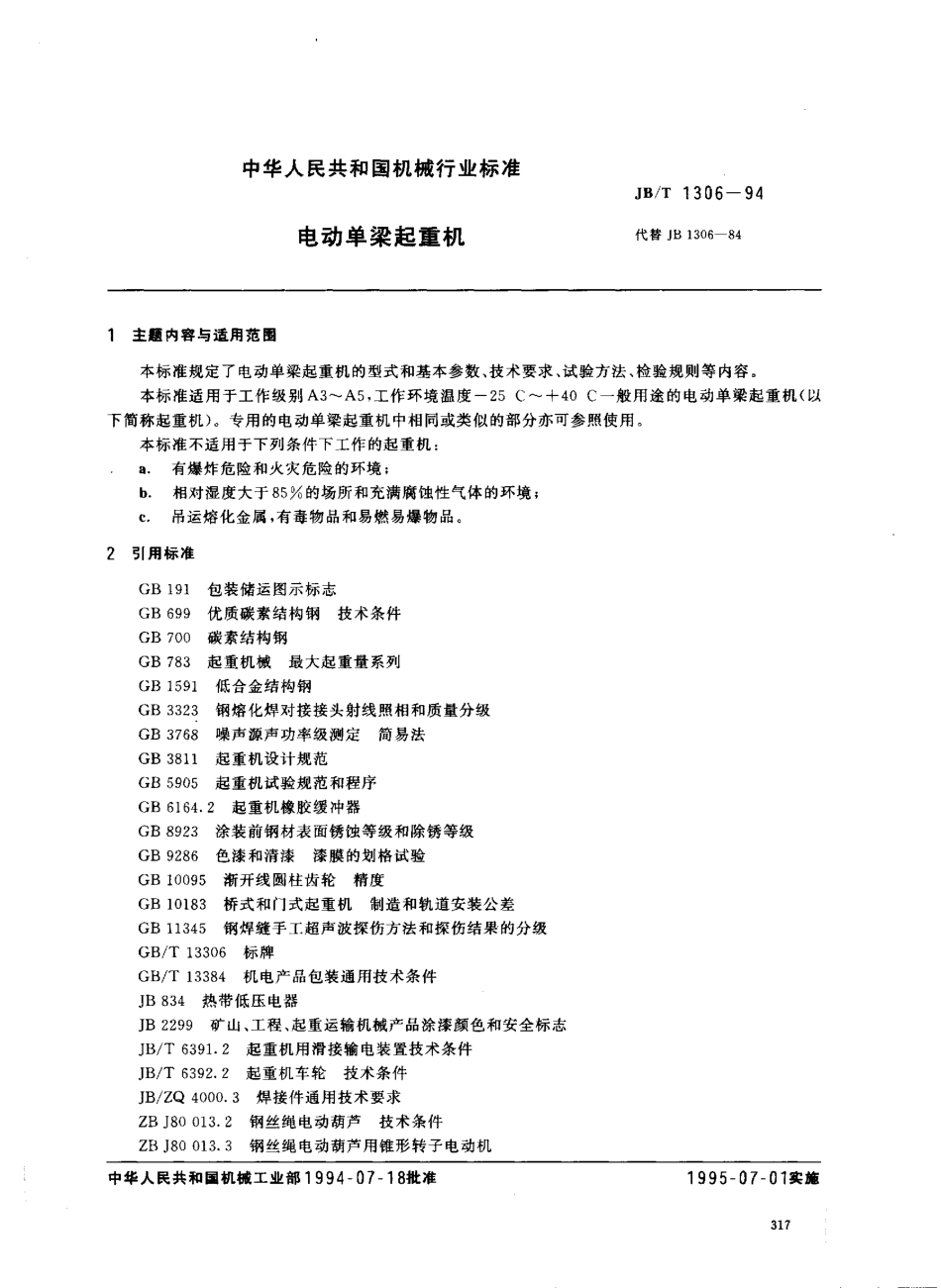

中华人民共和国机械行业标准JB/T1306一94电动单梁起重机代替JB1306-841主题内容与适用范围本标准规定了电动单梁起重机的型式和基本参数、技术要求、试验方法、检验规则等内容。本标准适用于工作级别A3-A5，工作环境温度一25C-+40C一般用途的电动单梁起重机(以下简称起重机)。专用的电动单梁起重机中相同或类似的部分亦可参照使用。本标准不适用于下列条件下工作的起重机:有爆炸危险和火灾危险的环境;相对湿度大于85%的场所和充满腐蚀性气体的环境;c.吊运熔化金属，有毒物品和易燃易爆物品。2引用标准GB191包装储运图示标志GB699优质碳素结构钢技术条件GB700碳素结构钢GB783起重机械最大起重量系列GB1591低合金结构钢GB3323钢熔化焊对接接头射线照相和质量分级GB3768噪声源声功率级测定简易法GB3811起重机设计规范GB5905起重机试验规范和程序GB6164.2起重机橡胶缓冲器GB8923涂装前钢材表面锈蚀等级和除锈等级GB9286色漆和清漆漆膜的划格试验GB10095渐开线圆柱齿轮精度GB10183桥式和门式起重机制造和轨道安装公差GB11345钢焊缝手工超声波探伤方法和探伤结果的分级GB/T13306标牌GB/T13384机电产品包装通用技术条件JB834热带低压电器JB2299矿山、工程、起重运输机械产品涂漆颜色和安全标志JB/T6391.2起重机用滑接输电装置技术条件JB/T6392.2起重机车轮技术条件JB/ZQ4000.3焊接件通用技术要求ZBJ80013.2钢丝绳电动葫芦技术条件ZBJ80013.3钢丝绳电动葫芦用锥形转子电动机中华人民共和国机械工业部1994一07一18批准1995一07一01实施ds/T1306一943型式和基本参数3门型式3.1.1起重机的基本型式按起升机构的位置及运行方式分为:a电动葫芦小车在主梁下翼缘运行，电动葫芦布置在主梁下方的起重机(图1)，其产品代号为电动葫芦安装在角形小车上的起重机(图2)，其产品代号为LDP:电动葫芦小车在主梁下翼缘运行，电动葫芦布置在主梁侧面的起重机(图3)，其产品代号为玖DCLLG⋯e///////////已目月10的乃图1图2JB/T1306一94图33.1.2起重机的基本型式按操纵方式可分为司机室操纵的起重机和地面操纵的起重机3.1.3起重机主梁一般采用工字型、箱形或组合结构。3.1.4型号表示方法口I口l口l口口操纵方式:地面操纵加“D"，司机室操纵加’`S"工作级别跨度，m额定起重量，t产品代号(见3.1.1条)3.1.5标记示例a.额定起重量8t，跨度25.5m，工作级别A5，司机室操纵的LDP型起重机的标记为起重机LDP8-25.SASSJB/T1306-94b.额定起重量为5t,跨度16.5m，工作级别A4，地面操纵的LD型起重机...
