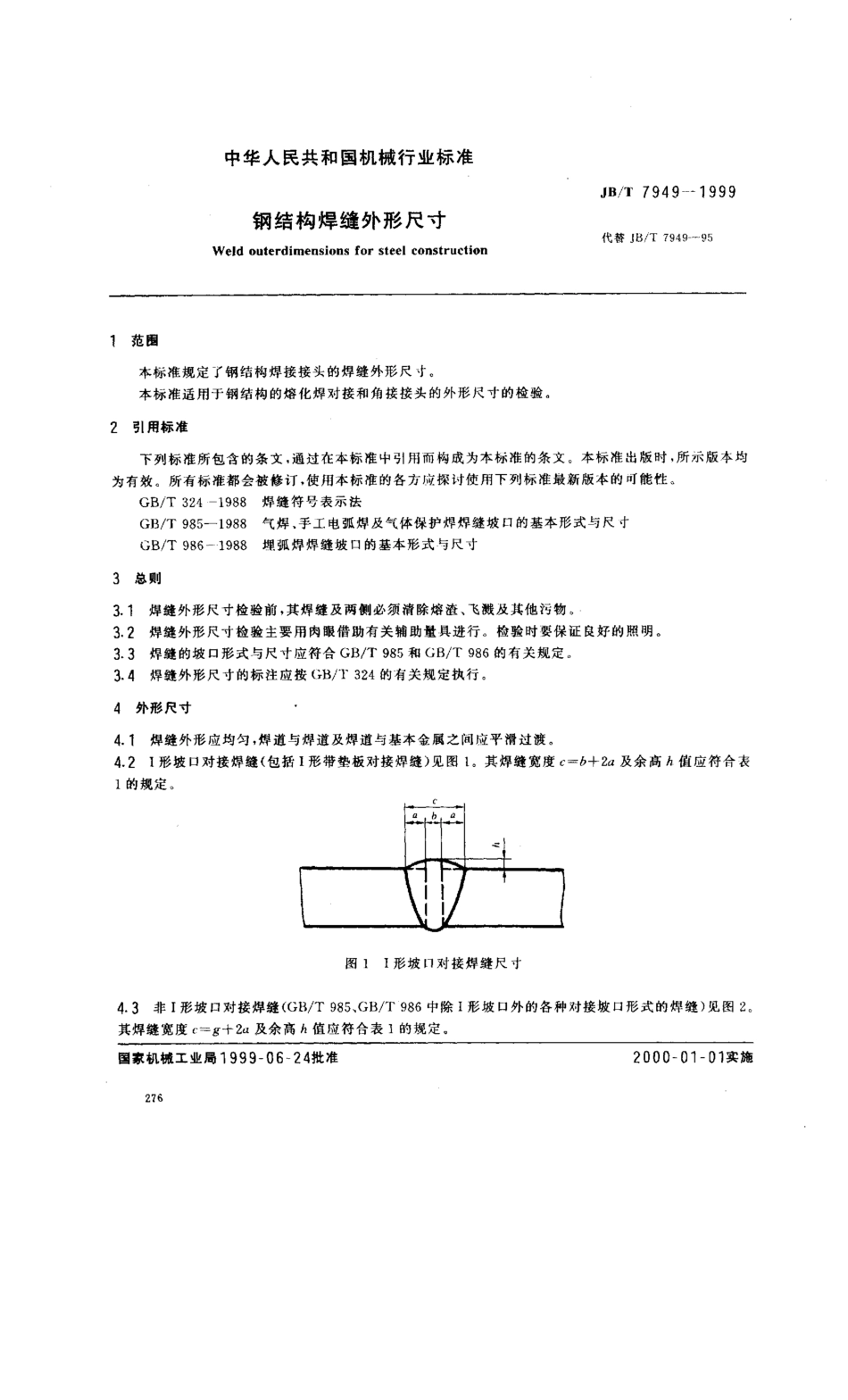

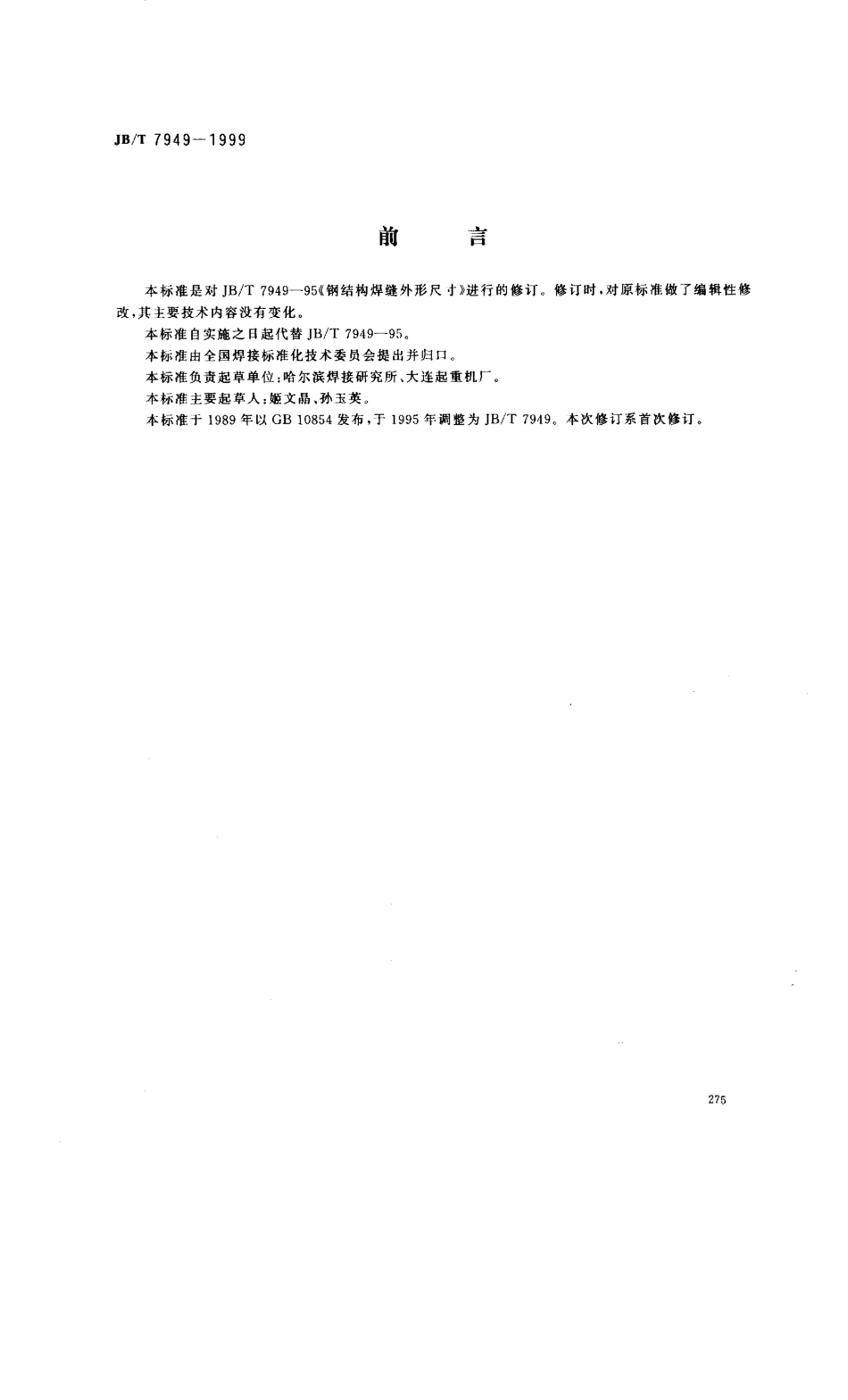

JB/T7949一1999前言本标准是对JB/T7949-95K钢结构焊缝外形尺寸》进行的修订修订时.对原标准做了编辑性修改，其主要技术内容没有变化。本标准自实施之日起代替JB/T7949-95本标准由全国焊接标准化技术委员会提出并归日。本标准负责起草单位:哈尔滨焊接研究所、大连起重机厂。本标准主要起草人:姬文晶、孙玉英本标准于1989年以GB10854发布，于1995年调整为JB/T7949。本次修订系首次修订。275中华人民共和国机械行业标准.IB/T7949一1999钢结构焊缝外形尺寸代替itsiT7949--95Weldouterdimensionsforsteelconstruction1范围本标准规定了钢结构焊接接头的焊缝外形尺寸。本标准适用于钢结构的熔化焊对接和角接接头的外形尺寸的检验。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T324-1988焊缝符号表示法GB/T985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T986--1988埋弧焊焊缝坡口的基本形式与尺寸3总则焊缝外形尺寸检验前，其焊缝及两侧必须清除熔渣、飞溅及其他污物。焊缝外形尺寸检验主要用肉眼借助有关辅助量具进行。检验时要保证良好的照明。焊缝的坡口形式与尺寸应符合GB/T985和GB/T986的有关规定。焊缝外形尺寸的标注应按CUB广1'324的有关规定执行。J‘吐勺走，，.月﹃象3.3.34外形尺寸:一;焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。I形坡口对接焊缝(包括I形带垫板对接焊缝)见图1。其焊缝宽度c=6+2u及余高h值应符合表1的规定口h口图II形坡11对接焊缝尺寸4.3非I形坡口对接焊缝(GB/T985,GB/T986中除I形坡口外的各种对接坡口形式的焊缝)见图20其焊缝宽度。=g十2。及余高h值应符合表1的规定。国家机械工业局1999一06一24批准2000一01一01实施276JB/'r7949一1999图2非1形坡口对接焊缝尺寸表1焊缝外形尺寸焊接方法焊缝形式焊缝宽度。焊缝余高无乙mlncm.,埋弧焊I形焊缝b+8为+280^-3非1形焊缝g+4g-I14手工电弧焊及气体保护焊1形焊缝b+4b+8平焊:0-3其余:0--4非I形烬缝9+4g+8注1表中b值为符合GB/T985,GB/T986要求的实际装配值2g值计算结果若带小数时，可利用数字修约法计算到整数位8值按式(1)和式(2)计算，并见图3。图3x值计算示意图图3a)中:g=b十2(S-P)tan户·····⋯⋯‘·····················，··⋯⋯(I)图3b)中:g=2R+b+2(S-R一P)tan/9..............
