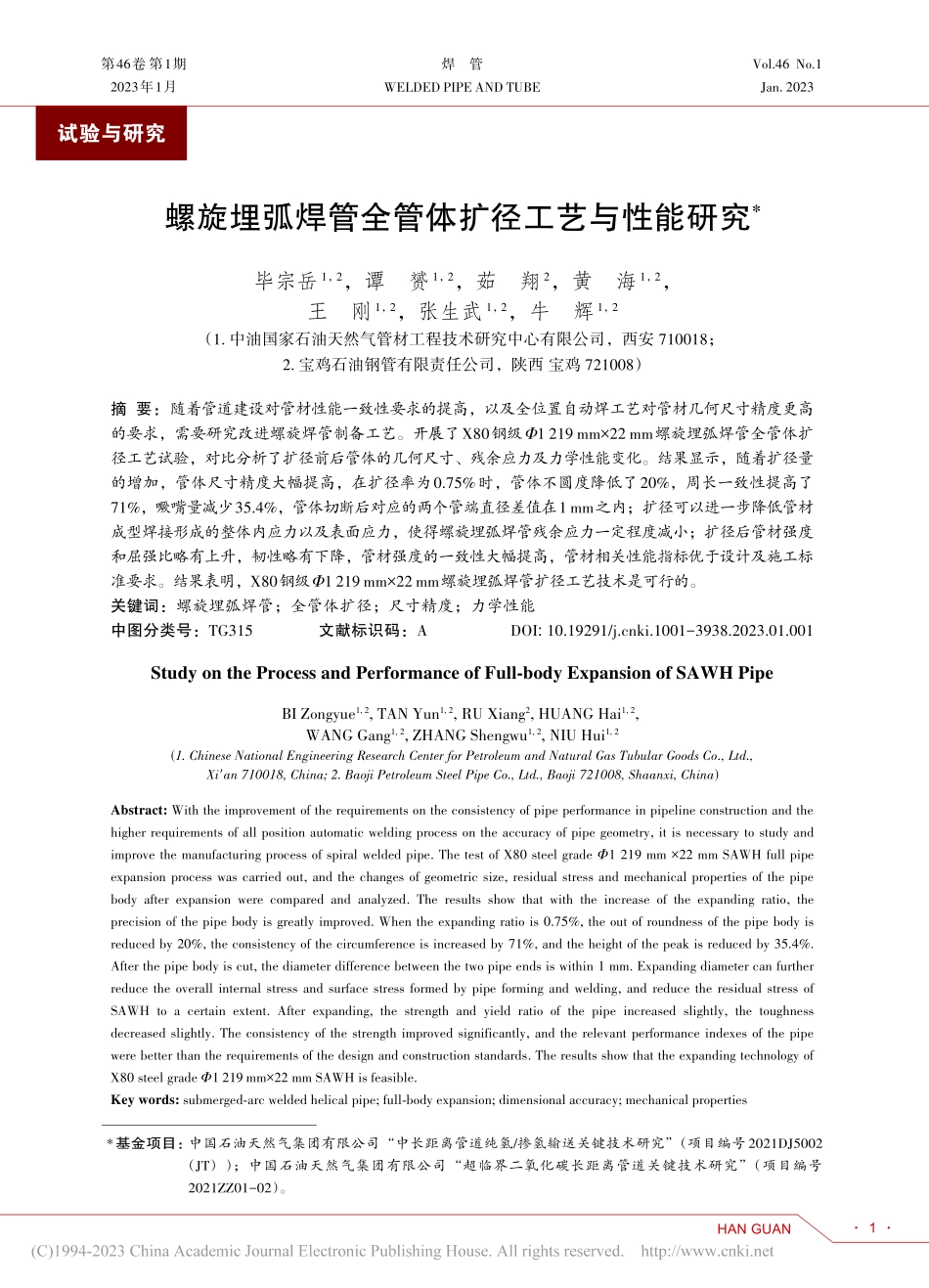

试验与研究第46卷第1期2023年1月Vol.46No.1Jan.2023HANGUAN焊管WELDEDPIPEANDTUBE螺旋埋弧焊管全管体扩径工艺与性能研究*毕宗岳1，2，谭赟1，2，茹翔2，黄海1，2，王刚1，2，张生武1，2，牛辉1，2（1.中油国家石油天然气管材工程技术研究中心有限公司，西安710018；2.宝鸡石油钢管有限责任公司，陕西宝鸡721008）摘要：随着管道建设对管材性能一致性要求的提高，以及全位置自动焊工艺对管材几何尺寸精度更高的要求，需要研究改进螺旋焊管制备工艺。开展了X80钢级Φ1219mm×22mm螺旋埋弧焊管全管体扩径工艺试验，对比分析了扩径前后管体的几何尺寸、残余应力及力学性能变化。结果显示，随着扩径量的增加，管体尺寸精度大幅提高，在扩径率为0.75%时，管体不圆度降低了20%，周长一致性提高了71%，噘嘴量减少35.4%，管体切断后对应的两个管端直径差值在1mm之内；扩径可以进一步降低管材成型焊接形成的整体内应力以及表面应力，使得螺旋埋弧焊管残余应力一定程度减小；扩径后管材强度和屈强比略有上升，韧性略有下降，管材强度的一致性大幅提高，管材相关性能指标优于设计及施工标准要求。结果表明，X80钢级Φ1219mm×22mm螺旋埋弧焊管扩径工艺技术是可行的。关键词：螺旋埋弧焊管；全管体扩径；尺寸精度；力学性能中图分类号：TG315文献标识码：ADOI:10.19291/j.cnki.1001-3938.2023.01.001StudyontheProcessandPerformanceofFull⁃bodyExpansionofSAWHPipeBIZongyue1,2,TANYun1,2,RUXiang2,HUANGHai1,2,WANGGang1,2,ZHANGShengwu1,2,NIUHui1,2(1.ChineseNationalEngineeringResearchCenterforPetroleumandNaturalGasTubularGoodsCo.,Ltd.,Xi'an710018,China;2.BaojiPetroleumSteelPipeCo.,Ltd.,Baoji721008,Shaanxi,China)Abstract:Withtheimprovementoftherequirementsontheconsistencyofpipeperformanceinpipelineconstructionandthehigherrequirementsofallpositionautomaticweldingprocessontheaccuracyofpipegeometry,itisnecessarytostudyandimprovethemanufacturingprocessofspiralweldedpipe.ThetestofX80steelgradeΦ1219mm×22mmSAWHfullpipeexpansionprocesswascarriedout,andthechangesofgeometricsize,residualstressandmechanicalpropertiesofthepipebodyafterexpansionwerecomparedandanalyzed.Theresultsshowthatwiththeincreaseoftheexpandingratio,theprecisionofthepipebodyisgreatlyimproved.Whentheexpandingratiois0.75%,theout...
