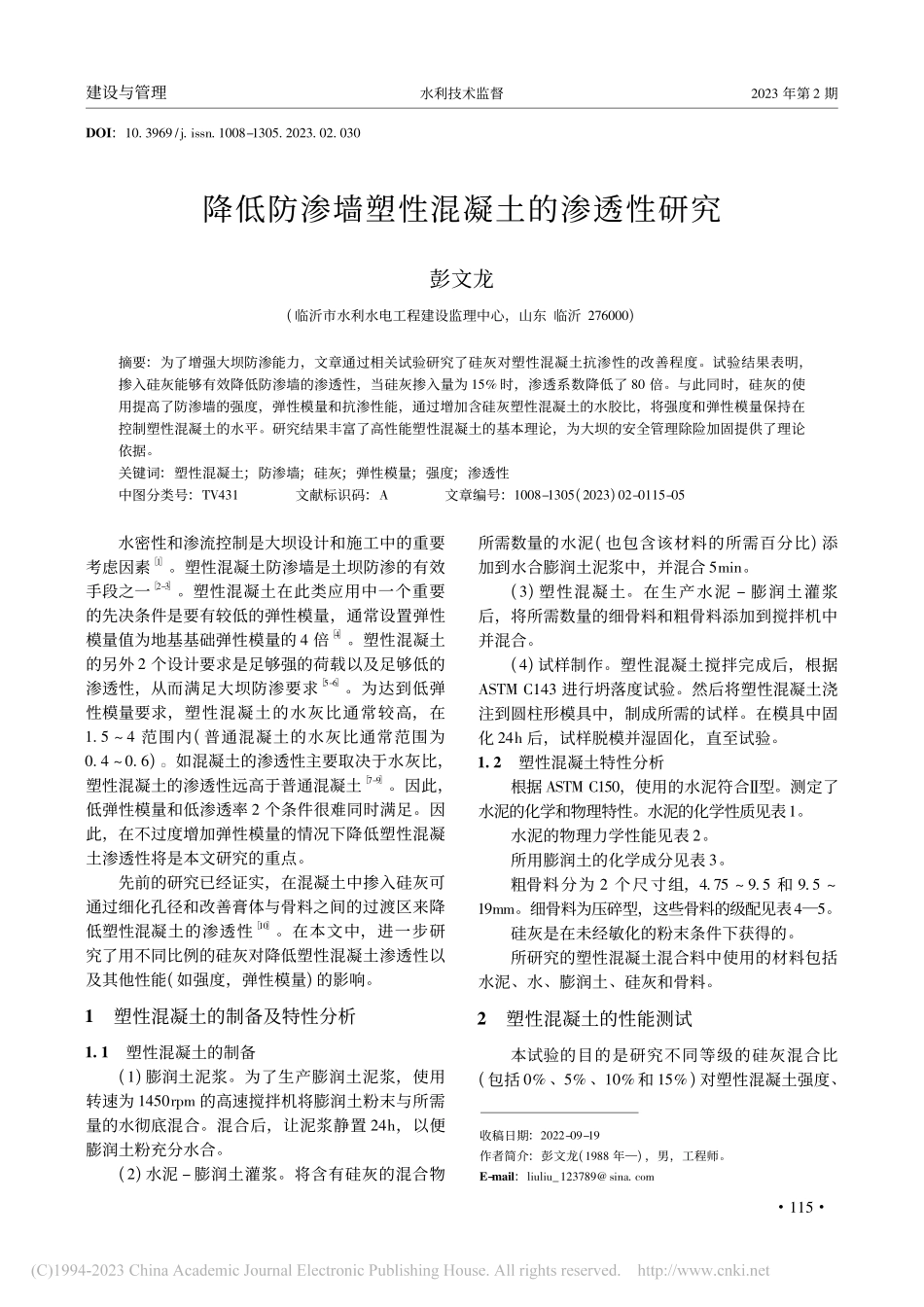

建设与管理水利技术监督2023年第2期DOI:10.3969/j.issn.1008-1305.2023.02.030降低防渗墙塑性混凝土的渗透性研究彭文龙(临沂市水利水电工程建设监理中心，山东临沂276000)摘要:为了增强大坝防渗能力，文章通过相关试验研究了硅灰对塑性混凝土抗渗性的改善程度。试验结果表明，掺入硅灰能够有效降低防渗墙的渗透性，当硅灰掺入量为15%时，渗透系数降低了80倍。与此同时，硅灰的使用提高了防渗墙的强度，弹性模量和抗渗性能，通过增加含硅灰塑性混凝土的水胶比，将强度和弹性模量保持在控制塑性混凝土的水平。研究结果丰富了高性能塑性混凝土的基本理论，为大坝的安全管理除险加固提供了理论依据。关键词:塑性混凝土;防渗墙;硅灰;弹性模量;强度;渗透性中图分类号:TV431文献标识码:A文章编号:1008-1305(2023)02-0115-05收稿日期:2022-09-19作者简介:彭文龙(1988年—)，男，工程师。E-mail:liuliu_123789@sina.com水密性和渗流控制是大坝设计和施工中的重要考虑因素［1］。塑性混凝土防渗墙是土坝防渗的有效手段之一［2-3］。塑性混凝土在此类应用中一个重要的先决条件是要有较低的弹性模量，通常设置弹性模量值为地基基础弹性模量的4倍［4］。塑性混凝土的另外2个设计要求是足够强的荷载以及足够低的渗透性，从而满足大坝防渗要求［5-6］。为达到低弹性模量要求，塑性混凝土的水灰比通常较高，在1.5～4范围内(普通混凝土的水灰比通常范围为0.4～0.6)。如混凝土的渗透性主要取决于水灰比，塑性混凝土的渗透性远高于普通混凝土［7-9］。因此，低弹性模量和低渗透率2个条件很难同时满足。因此，在不过度增加弹性模量的情况下降低塑性混凝土渗透性将是本文研究的重点。先前的研究已经证实，在混凝土中掺入硅灰可通过细化孔径和改善膏体与骨料之间的过渡区来降低塑性混凝土的渗透性［10］。在本文中，进一步研究了用不同比例的硅灰对降低塑性混凝土渗透性以及其他性能(如强度，弹性模量)的影响。1塑性混凝土的制备及特性分析1.1塑性混凝土的制备(1)膨润土泥浆。为了生产膨润土泥浆，使用转速为1450rpm的高速搅拌机将膨润土粉末与所需量的水彻底混合。混合后，让泥浆静置24h，以便膨润土粉充分水合。(2)水泥－膨润土灌浆。将含有硅灰的混合物所需数量的水泥(也包含该材料的所需百分比)添加到水合膨润土泥浆中，并混合5min。(3)塑性混凝土。在生产水泥－膨润土灌浆后，将所需数量的细骨料和粗骨料添加到搅拌机中并混合。(4)试样制作。塑性混凝土搅拌完成后，...
