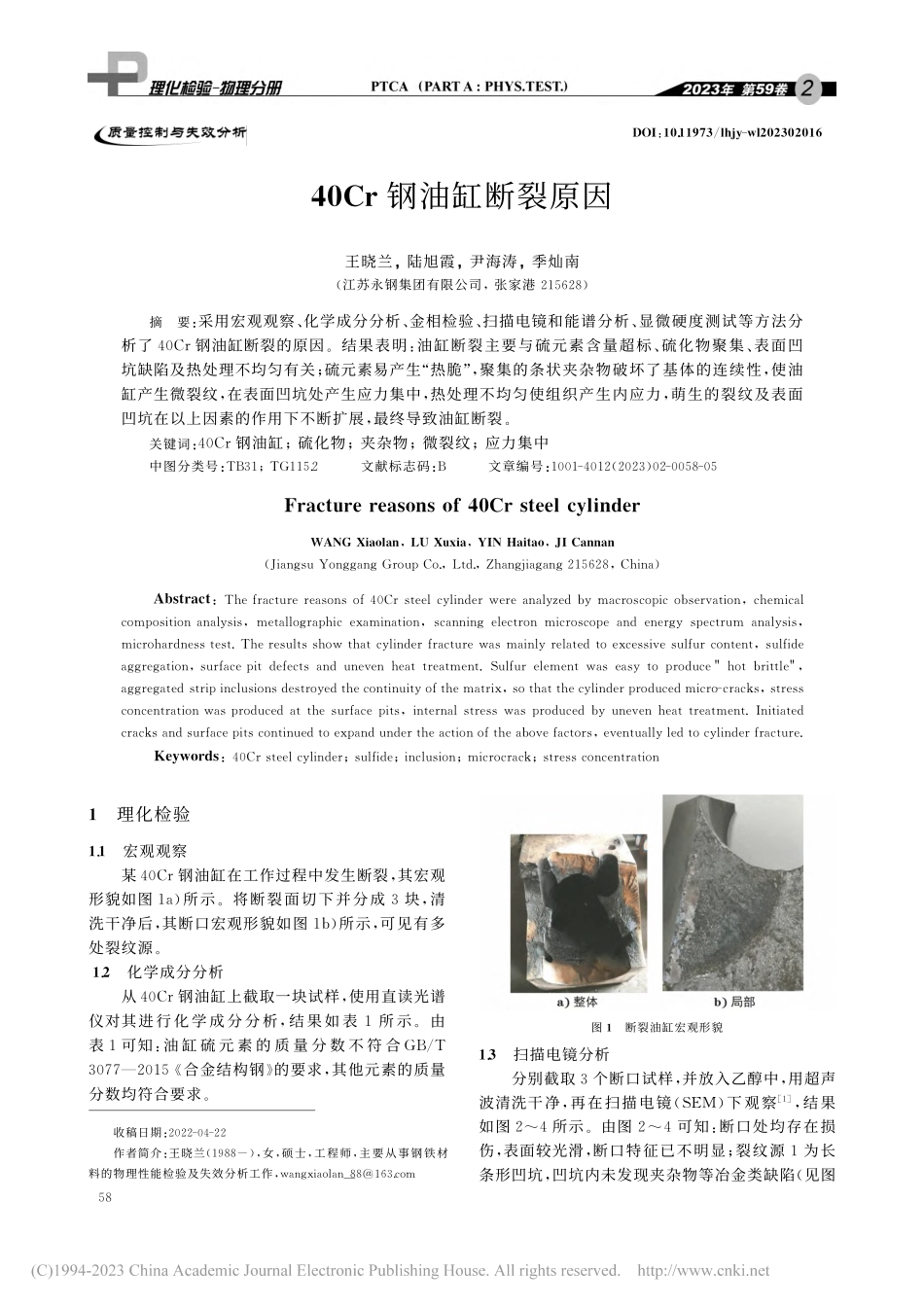

ＤＯＩ：１０．１１９７３／ｌｈｊｙ－ｗｌ２０２３０２０１６４０Ｃｒ钢油缸断裂原因王晓兰，陆旭霞，尹海涛，季灿南（江苏永钢集团有限公司，张家港２１５６２８）摘要：采用宏观观察、化学成分分析、金相检验、扫描电镜和能谱分析、显微硬度测试等方法分析了４０Ｃｒ钢油缸断裂的原因。结果表明：油缸断裂主要与硫元素含量超标、硫化物聚集、表面凹坑缺陷及热处理不均匀有关；硫元素易产生“热脆”，聚集的条状夹杂物破坏了基体的连续性，使油缸产生微裂纹，在表面凹坑处产生应力集中，热处理不均匀使组织产生内应力，萌生的裂纹及表面凹坑在以上因素的作用下不断扩展，最终导致油缸断裂。关键词：４０Ｃｒ钢油缸；硫化物；夹杂物；微裂纹；应力集中中图分类号：ＴＢ３１；ＴＧ１１５．２文献标志码：Ｂ文章编号：１００１－４０１２（２０２３）０２－００５８－０５收稿日期：２０２２－０４－２２作者简介：王晓兰（１９８８－），女，硕士，工程师，主要从事钢铁材料的物理性能检验及失效分析工作，ｗａｎｇｘｉａｏｌａｎ＿８８＠１６３．ｃｏｍＦｒａｃｔｕｒｅｒｅａｓｏｎｓｏｆ４０ＣｒｓｔｅｅｌｃｙｌｉｎｄｅｒＷＡＮＧＸｉａｏｌａｎ，ＬＵＸｕｘｉａ，ＹＩＮＨａｉｔａｏ，ＪＩＣａｎｎａｎ（ＪｉａｎｇｓｕＹｏｎｇｇａｎｇＧｒｏｕｐＣｏ．，Ｌｔｄ．，Ｚｈａｎｇｊｉａｇａｎｇ２１５６２８，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｆｒａｃｔｕｒｅｒｅａｓｏｎｓｏｆ４０Ｃｒｓｔｅｅｌｃｙｌｉｎｄｅｒｗｅｒｅａｎａｌｙｚｅｄｂｙｍａｃｒｏｓｃｏｐｉｃｏｂｓｅｒｖａｔｉｏｎ，ｃｈｅｍｉｃａｌｃｏｍｐｏｓｉｔｉｏｎａｎａｌｙｓｉｓ，ｍｅｔａｌｌｏｇｒａｐｈｉｃｅｘａｍｉｎａｔｉｏｎ，ｓｃａｎｎｉｎｇｅｌｅｃｔｒｏｎｍｉｃｒｏｓｃｏｐｅａｎｄｅｎｅｒｇｙｓｐｅｃｔｒｕｍａｎａｌｙｓｉｓ，ｍｉｃｒｏｈａｒｄｎｅｓｓｔｅｓｔ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｃｙｌｉｎｄｅｒｆｒａｃｔｕｒｅｗａｓｍａｉｎｌｙｒｅｌａｔｅｄｔｏｅｘｃｅｓｓｉｖｅｓｕｌｆｕｒｃｏｎｔｅｎｔ，ｓｕｌｆｉｄｅａｇｇｒｅｇａｔｉｏｎ，ｓｕｒｆａｃｅｐｉｔｄｅｆｅｃｔｓａｎｄｕｎｅｖｅｎｈｅａｔｔｒｅａｔｍｅｎｔ．Ｓｕｌｆｕｒｅｌｅｍｅｎｔｗａｓｅａｓｙｔｏｐｒｏｄｕｃｅ"ｈｏｔｂｒｉｔｔｌｅ"，ａｇｇｒｅｇａｔｅｄｓｔｒｉｐｉｎｃｌｕｓｉｏｎｓｄｅｓｔｒｏｙｅｄｔｈｅｃｏｎｔｉｎｕｉｔ...
