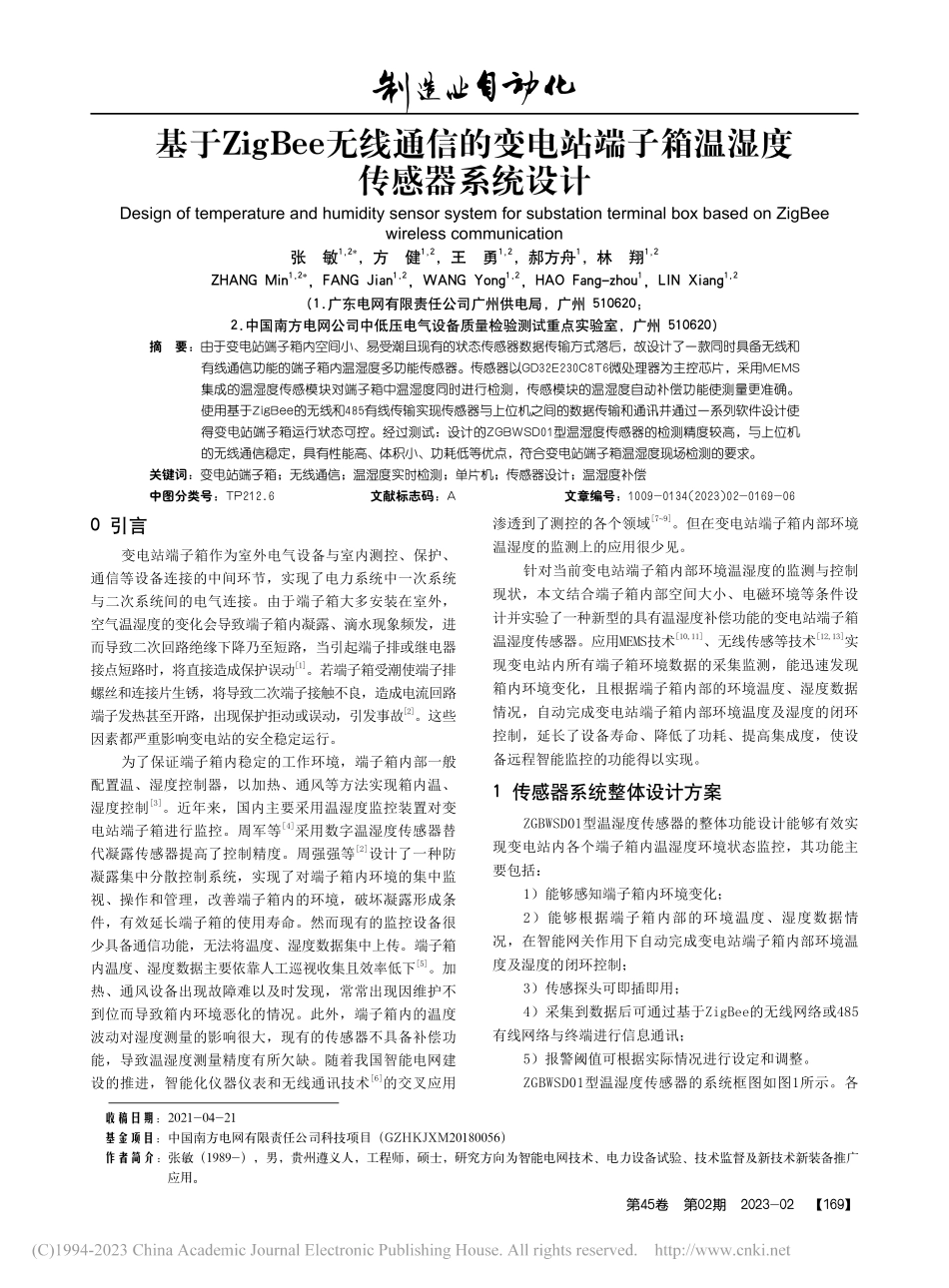

第45卷第02期2023-02【169】收稿日期：2021-04-21基金项目：中国南方电网有限责任公司科技项目（GZHKJXM20180056）作者简介：张敏（1989-），男，贵州遵义人，工程师，硕士，研究方向为智能电网技术、电力设备试验、技术监督及新技术新装备推广应用。基于ZigBee无线通信的变电站端子箱温湿度传感器系统设计DesignoftemperatureandhumiditysensorsystemforsubstationterminalboxbasedonZigBeewirelesscommunication张敏1,2*，方健1,2，王勇1,2，郝方舟1，林翔1,2ZHANGMin1,2*，FANGJian1,2，WANGYong1,2，HAOFang-zhou1，LINXiang1,2（1.广东电网有限责任公司广州供电局，广州510620;2.中国南方电网公司中低压电气设备质量检验测试重点实验室，广州510620)摘要：由于变电站端子箱内空间小、易受潮且现有的状态传感器数据传输方式落后，故设计了一款同时具备无线和有线通信功能的端子箱内温湿度多功能传感器。传感器以GD32E230C8T6微处理器为主控芯片，采用MEMS集成的温湿度传感模块对端子箱中温湿度同时进行检测，传感模块的温湿度自动补偿功能使测量更准确。使用基于ZigBee的无线和485有线传输实现传感器与上位机之间的数据传输和通讯并通过一系列软件设计使得变电站端子箱运行状态可控。经过测试：设计的ZGBWSD01型温湿度传感器的检测精度较高，与上位机的无线通信稳定，具有性能高、体积小、功耗低等优点，符合变电站端子箱温湿度现场检测的要求。关键词：变电站端子箱；无线通信；温湿度实时检测；单片机；传感器设计；温湿度补偿中图分类号：TP212.6文献标志码：A文章编号：1009-0134(2023)02-0169-060引言变电站端子箱作为室外电气设备与室内测控、保护、通信等设备连接的中间环节，实现了电力系统中一次系统与二次系统间的电气连接。由于端子箱大多安装在室外，空气温湿度的变化会导致端子箱内凝露、滴水现象频发，进而导致二次回路绝缘下降乃至短路，当引起端子排或继电器接点短路时，将直接造成保护误动[1]。若端子箱受潮使端子排螺丝和连接片生锈，将导致二次端子接触不良，造成电流回路端子发热甚至开路，出现保护拒动或误动，引发事故[2]。这些因素都严重影响变电站的安全稳定运行。为了保证端子箱内稳定的工作环境，端子箱内部一般配置温、湿度控制器，以加热、通风等方法实现箱内温、湿度控制[3]。近年来，国内主要采用温湿度监控装置对变电站端子箱进行监控。周军等[4]采用数字温湿度传感器替代凝露传感器提高了控制精度。周强强等[2...
