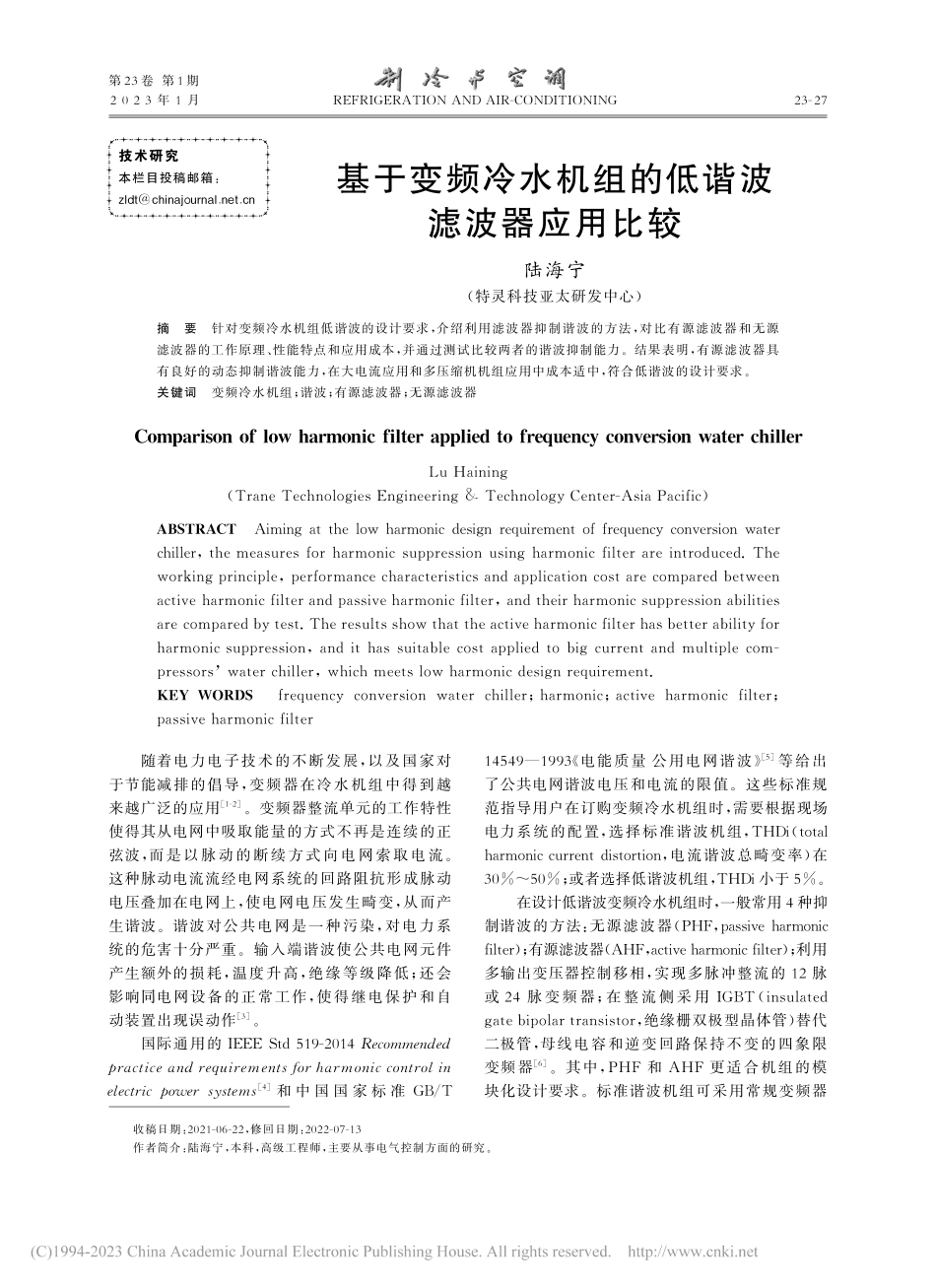

第23卷第1期2023年1月REFRIGERATIONANDAIR-CONDITIONING23-27技术研究本栏目投稿邮箱:zldt@chinajournal.net.cn收稿日期:2021-06-22,修回日期:2022-07-13作者简介:陆海宁,本科,高级工程师,主要从事电气控制方面的研究。基于变频冷水机组的低谐波滤波器应用比较陆海宁(特灵科技亚太研发中心)摘要针对变频冷水机组低谐波的设计要求,介绍利用滤波器抑制谐波的方法,对比有源滤波器和无源滤波器的工作原理、性能特点和应用成本,并通过测试比较两者的谐波抑制能力。结果表明,有源滤波器具有良好的动态抑制谐波能力,在大电流应用和多压缩机机组应用中成本适中,符合低谐波的设计要求。关键词变频冷水机组;谐波;有源滤波器;无源滤波器ComparisonoflowharmonicfilterappliedtofrequencyconversionwaterchillerLuHaining(TraneTechnologiesEngineering&TechnologyCenter-AsiaPacific)ABSTRACTAimingatthelowharmonicdesignrequirementoffrequencyconversionwaterchiller,themeasuresforharmonicsuppressionusingharmonicfilterareintroduced.Theworkingprinciple,performancecharacteristicsandapplicationcostarecomparedbetweenactiveharmonicfilterandpassiveharmonicfilter,andtheirharmonicsuppressionabilitiesarecomparedbytest.Theresultsshowthattheactiveharmonicfilterhasbetterabilityforharmonicsuppression,andithassuitablecostappliedtobigcurrentandmultiplecom-pressors’waterchiller,whichmeetslowharmonicdesignrequirement.KEYWORDSfrequencyconversionwaterchiller;harmonic;activeharmonicfilter;passiveharmonicfilter随着电力电子技术的不断发展,以及国家对于节能减排的倡导,变频器在冷水机组中得到越来越广泛的应用[1-2]。变频器整流单元的工作特性使得其从电网中吸取能量的方式不再是连续的正弦波,而是以脉动的断续方式向电网索取电流。这种脉动电流流经电网系统的回路阻抗形成脉动电压叠加在电网上,使电网电压发生畸变,从而产生谐波。谐波对公共电网是一种污染,对电力系统的危害十分严重。输入端谐波使公共电网元件产生额外的损耗,温度升高,绝缘等级降低;还会影响同电网设备的正常工作,使得继电保护和自动装置出现误动作[3]。国际通用的IEEEStd519-2014Recommendedpracticeandrequirementsforharmoniccontrolinelectricpowersystems[4]和中国国家标准GB/T14549...
