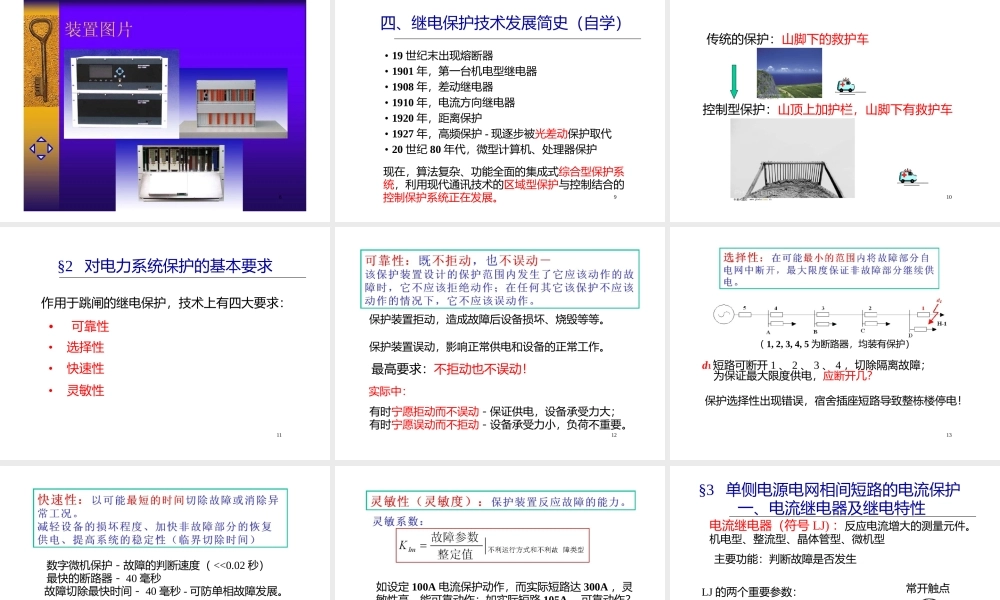

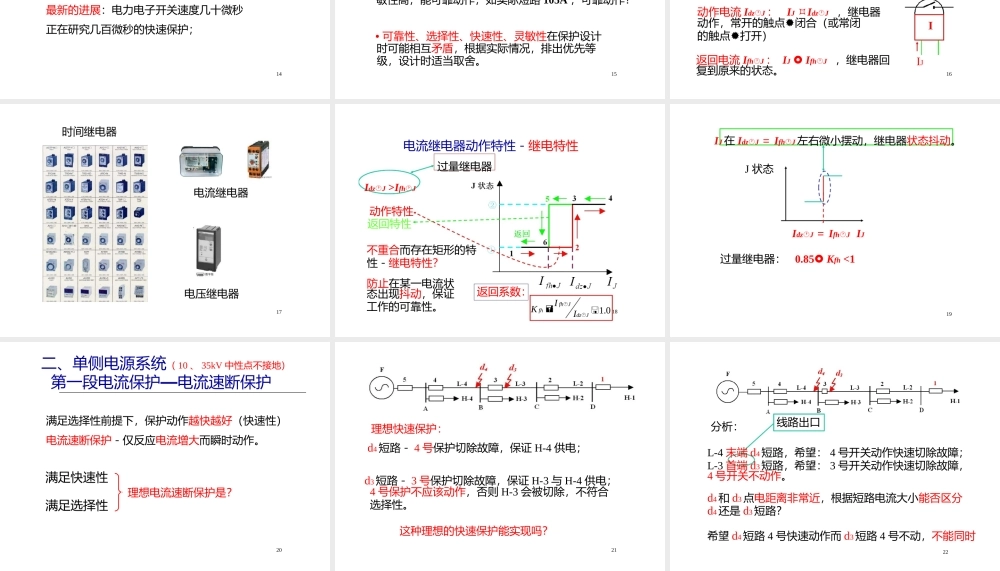

1第四章电力系统稳定分析与继电保护基础第二十二讲电力系统保护简介（BriefIntroductionofPowerSystemProtection）2问题1、电力系统保护与保护的类型？2、对电力系统保护有什么要求？3、什么是单电源系统的电流速断（一段）保护？4、电流速断保护能保护多大的范围？5、第二段电流保护的任务是什么？如何与速断保护配合？6、第三段电流保护如何整定？31、有选择性地将故障元件从系统中快速、自动地切除，使损坏程度最小，保证最大限度地迅速恢复无故障部分的运行；2、反应电气元件的运行工况，发报警、减负荷或延时跳闸；3、尽快自动恢复停电部分的供电。§1电力系统保护的基本概念一、继电保护的三大功能4电力系统保护小知识•保护装置－自动实现电力系统保护的装置，传统上称为继电保护装置•继电保护泛指继电保护技术或由各种继电保护装置组成的继电保护系统5ZU阻抗反应故障点距离远近I二、继电保护的基本原理与类型基本原理：识别故障或异常状况的特征，采取适当的手段自动消除故障或异常。熔断器保护和过电流保护：根据故障后电流显著增大的特征构成的；低电压保护：根据故障后电压显著降低的特征构成阻抗（距离）保护：同时反应电压降低与电流增加的保护；I2很大，故障d1、d3时，I很小发生故障d2II1I2d2区内d1区外d3I1区外电流差动保护：根据区内故障后电流差很大，而区外故障电流差基本为零的特征构成的；零序电流保护：根据故障后零序电流很大的特征构成的；对故障分析的深入及分析手段（微机）的大大提高，新的保护原理层出不穷如行波保护。。。6三、继电保护装置的构成原理输入信号测量部分逻辑部分执行部分输出信号定值调整现大部分已经数字化、微机化！789四、继电保护技术发展简史（自学）•••••••19世纪末出现熔断器1901年，第一台机电型继电器1908年，差动继电器1910年，电流方向继电器1920年，距离保护1927年，高频保护-现逐步被光差动保护取代20世纪80年代，微型计算机、处理器保护现在，算法复杂、功能全面的集成式综合型保护系统，利用现代通讯技术的区域型保护与控制结合的控制保护系统正在发展。10传统的保护：山脚下的救护车控制型保护：山顶上加护栏，山脚下有救护车11§2对电力系统保护的基本要求作用于跳闸的继电保护，技术上有四大要求：•可靠性•••选择性快速性灵敏性12保护装置拒动，造成故障后设备损坏、烧毁等等。保护装置误动，影响正常供电和设备的正常工作。实际中：有时宁愿拒动...
