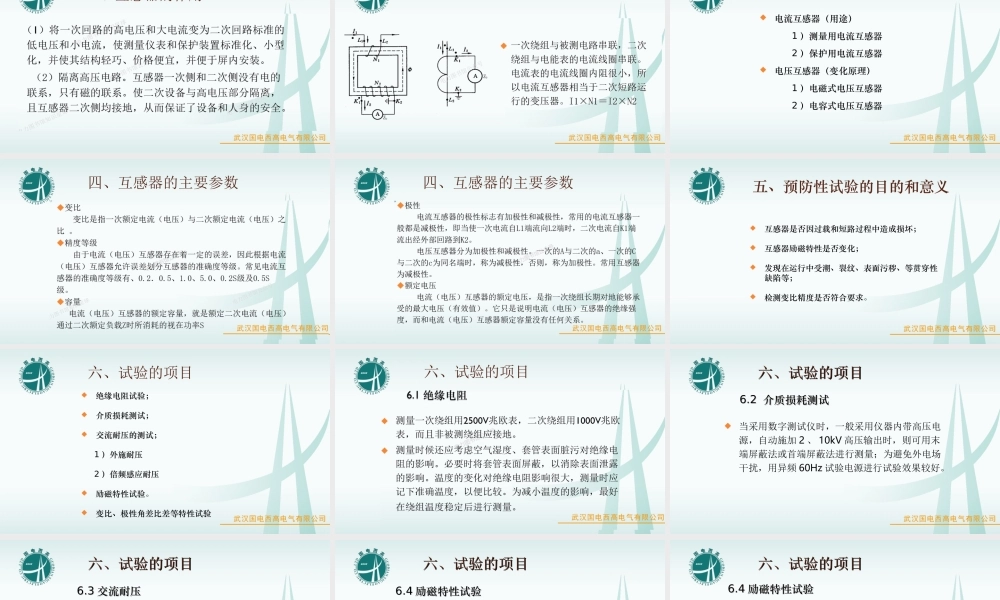

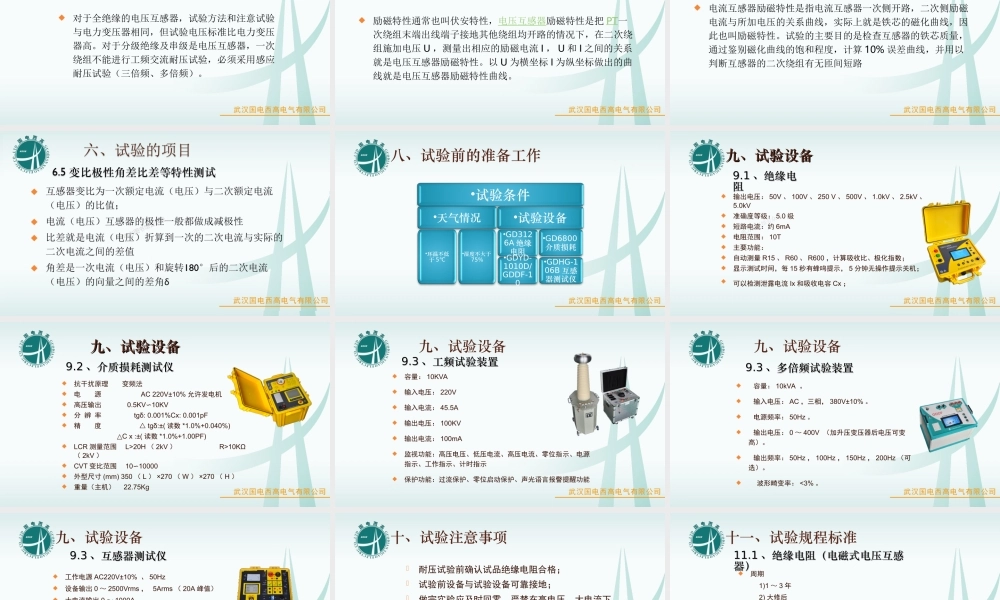

互感器常规试验互感器常规试验一、互感器的作用电力图书馆知识星球二、互感器的原理（电流）二、互感器的分类电流互感器（用途）1）测量用电流互感器2）保护用电流互感器电压互感器（变化原理）1）电磁式电压互感器2）电容式电压互感器四、互感器的主要参数四、互感器的主要参数五、预防性试验的目的和意义互感器是否因过载和短路过程中造成损坏；互感器励磁特性是否变化；发现在运行中受潮、裂纹、表面污秽、等贯穿性缺陷等；检测变比精度是否符合要求。六、试验的项目绝缘电阻试验；介质损耗测试；交流耐压的测试；1）外施耐压2）倍频感应耐压励磁特性试验。变比、极性角差比差等特性试验六、试验的项目6.26.2介质损耗测试介质损耗测试当采用数字测试仪时，一般采用仪器内带高压电源，自动施加2、10kV高压输出时，则可用末端屏蔽法或首端屏蔽法进行测量；为避免外电场干扰，用异频60Hz试验电源进行试验效果较好。六、试验的项目六、试验的项目6.36.3交流耐压交流耐压对于全绝缘的电压互感器，试验方法和注意试验与电力变压器相同，但试验电压标准比电力变压器高。对于分级绝缘及串级是电压互感器，一次绕组不能进行工频交流耐压试验，必须采用感应耐压试验（三倍频、多倍频）。六、试验的项目六、试验的项目6.46.4励磁特性试验励磁特性试验励磁特性通常也叫伏安特性，电压互感器励磁特性是把PT一次绕组末端出线端子接地其他绕组均开路的情况下，在二次绕组施加电压U，测量出相应的励磁电流I，U和I之间的关系就是电压互感器励磁特性。以U为横坐标I为纵坐标做出的曲线就是电压互感器励磁特性曲线。六、试验的项目六、试验的项目6.46.4励磁特性试验励磁特性试验电流互感器励磁特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路六、试验的项目六、试验的项目八、试验前的准备工作•试验条件•天气情况•环温不低于5℃•湿度不大于75%•试验设备•GD3126A绝缘电阻•GD6800介质损耗•GDYD-1010D/GDDF-10•GDHG-106B互感器测试仪电力图书馆公众号九、试验设备九、试验设备输出电压：50V、100V、250V、500V、1.0kV、2.5kV、5.0kV准确度等级：5.0级短路电流：约6mA电阻范围：10T主要功能：自动测量R15、R60、R600...
