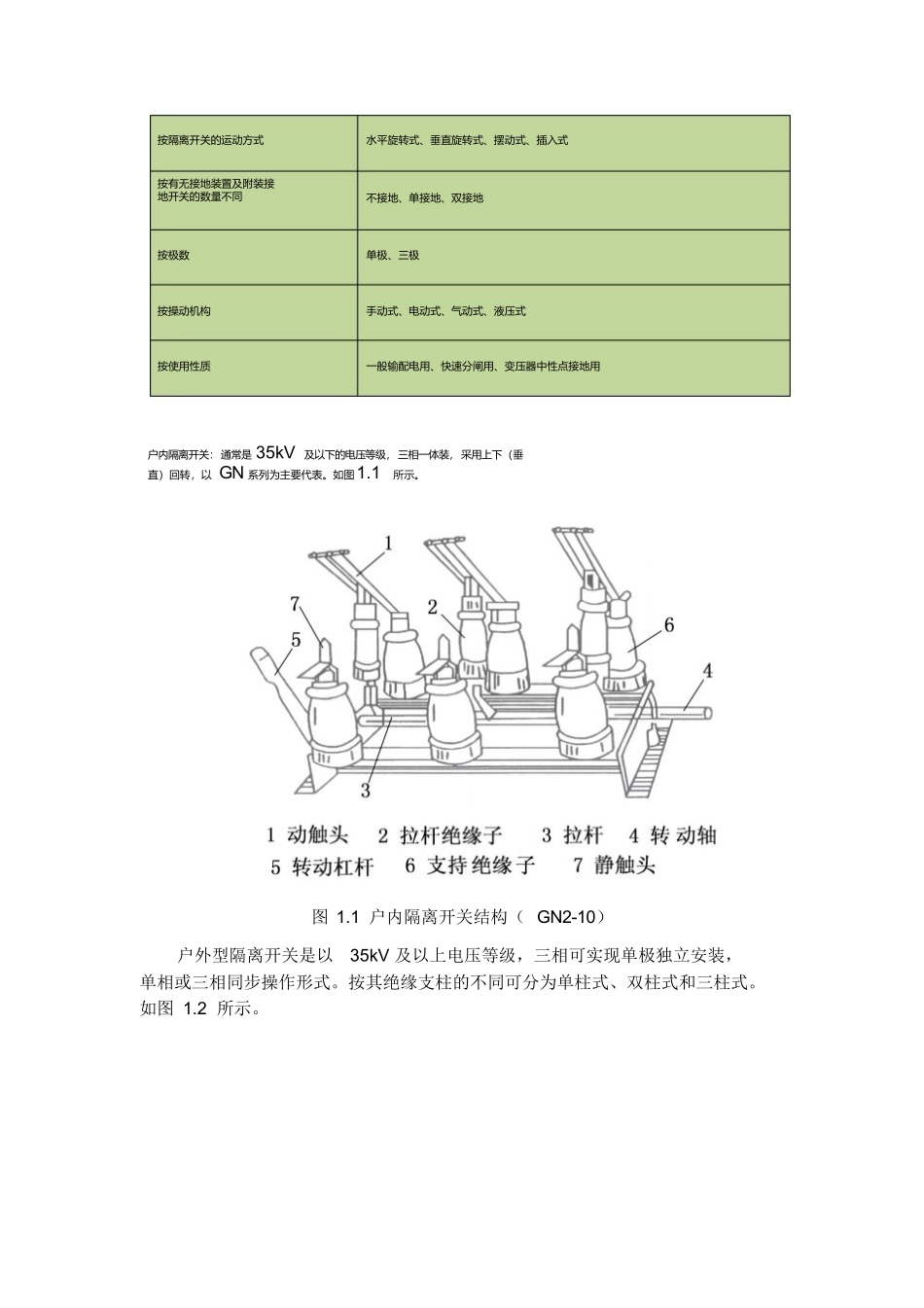

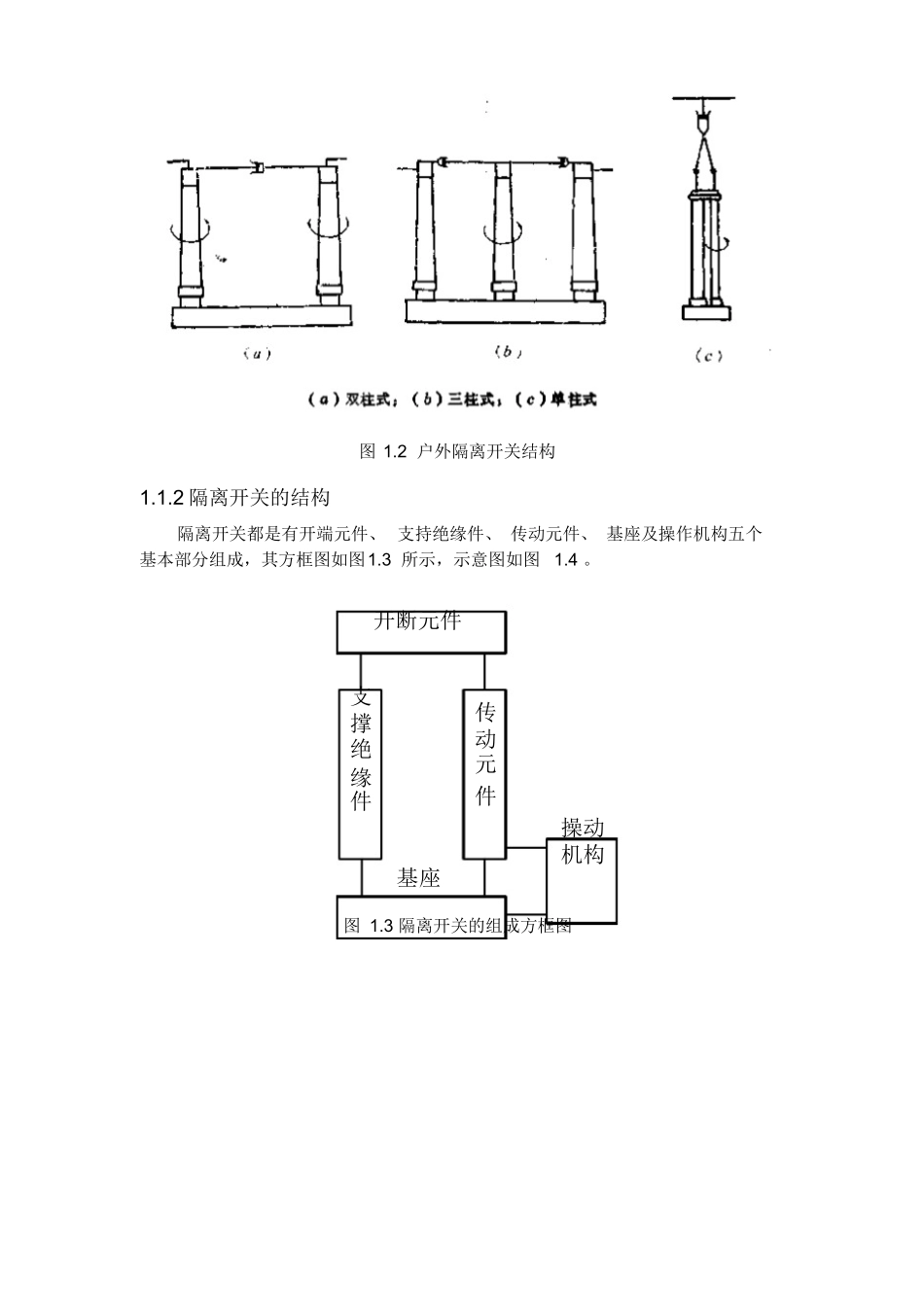

分类方式类别按装设地点的不同户内式、户外式按支持绝缘子的数目单柱式、双柱式、三柱式1.隔离开关隔离开关主要用来隔离电路。在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流但隔离开关必须具备一定的动、热稳定性。隔离开关的主要作用如下：(1)在设备检修时,用隔离开关来隔离有电和无电部分,造成明显的断开点,倒修的设备与电力系统隔离,以保证工作人员和设备的安全。(2)隔离开关和断路器相配合,进行倒闸操作,以改变运行方式。(3)用来开断小电流电路和旁(环)路电流。(4)用隔离开关进行500KV小电流电路合旁(环)路电流的操作。但须经计算符合隔离开关技术条件和有关调度规程后方可进行。1.1结构形式1.1.1隔离开关的分类M0级隔离开关：具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。M1级隔离开关：具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。M2级隔离开关：具有10000次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。隔离开关分类见表1.1表1.1隔离开关分类按隔离开关的运动方式水平旋转式、垂直旋转式、摆动式、插入式按有无接地装置及附装接地开关的数量不同不接地、单接地、双接地按极数单极、三极按操动机构手动式、电动式、气动式、液压式按使用性质一般输配电用、快速分闸用、变压器中性点接地用户内隔离开关：通常是35kV及以下的电压等级，三相一体装，采用上下（垂直）回转，以GN系列为主要代表。如图1.1所示。图1.1户内隔离开关结构（GN2-10）户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。如图1.2所示。图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。开断元件支传撑动绝元缘件件操动机构基座图1.3隔离开关的组成方框图图1.4户外隔离开关基本组成部分示意图各基本组成部分的主要零部件及功能见表1.2表1.2隔离开关基本组成部分的主要零部件及其功能名称主要零部件功能主触头系统、主导电回路、接地系开断元件统触头开断及关合电力线路、安全隔离电源保证开断...
