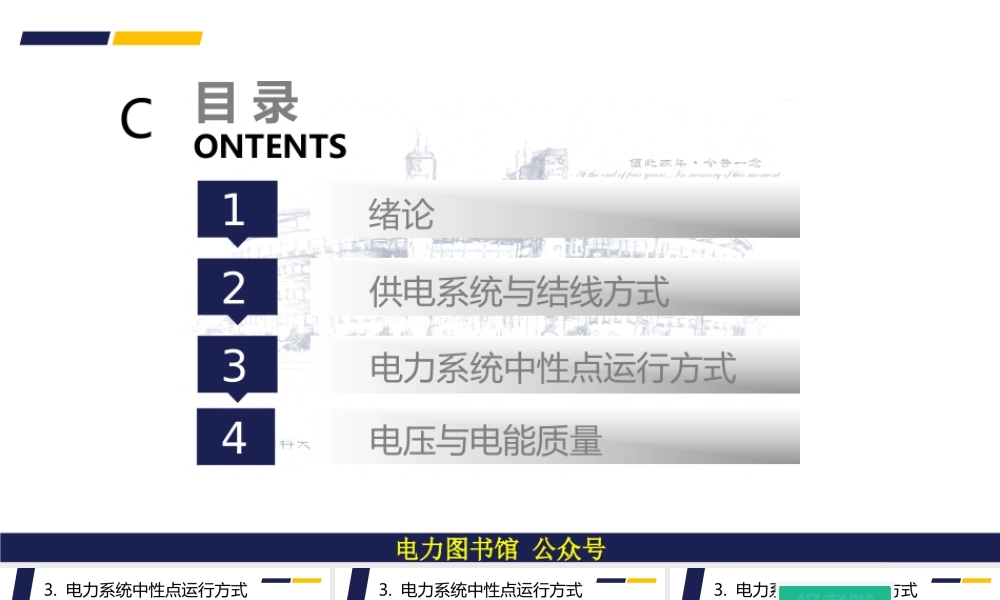

电力图书馆公众号234目录ONTENTS绪论供电系统与结线方式电力系统中性点运行方式电压与电能质量1C3.电力系统中性点运行方式电力图书馆公众号电网中性点：变压器（或发电机）星形绕组的公共端。中性点的运行方式指的是中性点与大地之间的连接关系。中性点运行方式的选择主要取决于单相接地时电气设备的绝缘要求及供电可靠性。中性点运行方式的不同，直接影响到安全和经济问题，需要进行综合比较分析。3.电力系统中性点运行方式电力图书馆公众号Ce（中线）（火线）（火线）（火线）ceBeAXYCBZNAe三相四线制供电火线（相线）:ABC中线（零线）：N三相交流电路——星形接法三、电力系统的中性点运行方式3.电力系统中性点运行方式电力图书馆公众号线电压和相电压的关系BNUABUBNUANUCNU30BNANBNANABUUUUU303ANABUU三相交流电路——星形接法3.电力系统中性点运行方式电力图书馆公众号CZCABYBCAXABUUUUUUplUUA•CAuAXYCBZABuBCuBC••特点：线电压=相电压三相交流电路——三角形接法3.电力系统中性点运行方式电力图书馆公众号CZCABYBCAXABUUUUUUplUUA•CAuAXYCBZABuBCuBC••特点：线电压=相电压三相交流电路——三角形接法3.电力系统中性点运行方式电力图书馆公众号中性点的运行方式指的是中性点与大地之间的连接关系。中性点运行方式分为：大接地电流系统1）直接接地，又称为有效接地2）经低阻接地小接地电流系统1）不接地，又称为中性点绝缘2）经消弧线圈接地3）经高阻接地常用为三种：直接接地、不接地、经消弧线圈接地。以6KV的中压电网为例，中性点接地阻值在1－10欧姆的属于低阻接地，10－100欧姆的属于中阻接地，数百－数千的为高阻接地三、电力系统的中性点运行方式3.电力系统中性点运行方式电力图书馆公众号中性点运行方式的种类3.电力系统中性点运行方式电力图书馆公众号1.中性点不接地方式主要特点：单相接地电流小。适用范围：3-35kV的电网(单相接地电流小于30A，35kV及以上电网小于10A。)。因为在这类电网中，发生单相接地故障的比例很大。采用中性点不接地方式可以减少单相接地电流，从而减轻其危害。正常运行时三相对称，没有电流在地中流过。中性点对地电位为0。各相对地电压等于相电压。其中C为电网对地电容（高压电网忽略电网对地绝缘电阻R）3.电力系统中性点运行方式电力图书馆公众号CBCACBCACEUCjCUjCUjIII...
