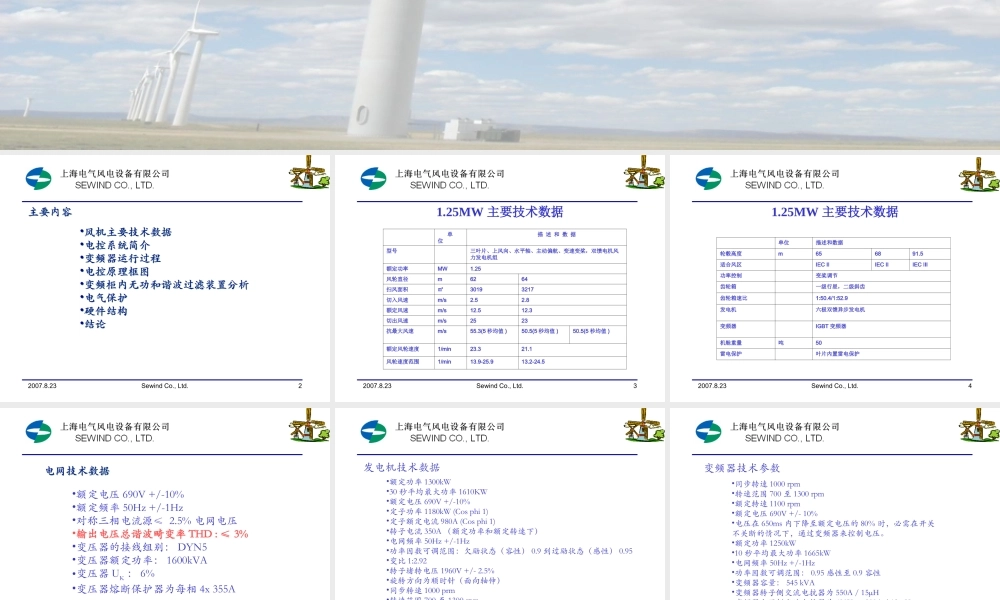

2007.8.23SewindCo.,Ltd.1风机的保护及介绍技术部技术部2007.8.23SewindCo.,Ltd.2•风机主要技术数据•电控系统简介•变频器运行过程•电控原理框图•变频柜内无功和谐波过滤装置分析•电气保护•硬件结构•结论•风机主要技术数据•电控系统简介•变频器运行过程•电控原理框图•变频柜内无功和谐波过滤装置分析•电气保护•硬件结构•结论主要内容主要内容2007.8.23SewindCo.,Ltd.31.25MW主要技术数据单位描述和数据型号三叶片、上风向、水平轴、主动偏航、变速变桨，双馈电机风力发电机组额定功率MW1.25风轮直径m6264扫风面积㎡30193217切入风速m/s2.52.8额定风速m/s12.512.3切出风速m/s2523抗最大风速m/s55.3(5秒均值)50.5(5秒均值)50.5(5秒均值)额定风轮速度1/min23.321.1风轮速度范围1/min13.9-25.913.2-24.52007.8.23SewindCo.,Ltd.4单位描述和数据轮毂高度m656891.5适合风区IECIIIECIIIECIII功率控制变桨调节齿轮箱一级行星，二级斜齿齿轮箱速比1:50.4/1:52.9发电机六极双馈异步发电机变频器IGBT变频器机舱重量吨50雷电保护叶片内置雷电保护1.25MW主要技术数据2007.8.23SewindCo.,Ltd.5•额定电压690V+/-10%•额定频率50Hz+/-1Hz•对称三相电流源≤2.5%电网电压•输出电压总谐波畸变率THD:≤3%•变压器的接线组别：DYN5•变压器额定功率：1600kVA•变压器UK：6%•变压器熔断保护器为每相4x355A电网技术数据电网技术数据2007.8.23SewindCo.,Ltd.6发电机技术数据•额定功率1300kW•30秒平均最大功率1610KW•额定电压690V+/-10%•定子功率1180kW(Cosphi1)•定子额定电流980A(Cosphi1)•转子电流350A（额定功率和额定转速下）•电网频率50Hz+/-1Hz•功率因数可调范围：欠励状态（容性）0.9到过励状态（感性）0.95•变比1:2.92•转子堵转电压1960V+/-2.5%•旋转方向为顺时针（面向轴伸）•同步转速1000prm•转速范围700至1300rpm•额定转速1100rpm•定子和转子电路：星型，不接地2007.8.23SewindCo.,Ltd.7•同步转速1000rpm•转速范围700至1300rpm•额定转速1100rpm•额定电压690V+/-10%•电压在650ms内下降至额定电压的80%时，必需在开关不关断的情况下，通过变频器来控制电压。•额定功率1250kW•10秒平均最大功率1665kW•电网频率50Hz+/-1Hz•功率因数可调范围：0.95感性至0.9容性•变频器容量：545kVA•变频器转子侧交流电抗器为550A/15μH•变频器电网侧交流电抗器为690V，300A/12mH变频器技术参数2007.8.23SewindCo.,Ltd.82007.8.23Sewind...
