2023学年中考物理真题集锦六专题五十七电功率试题.doc

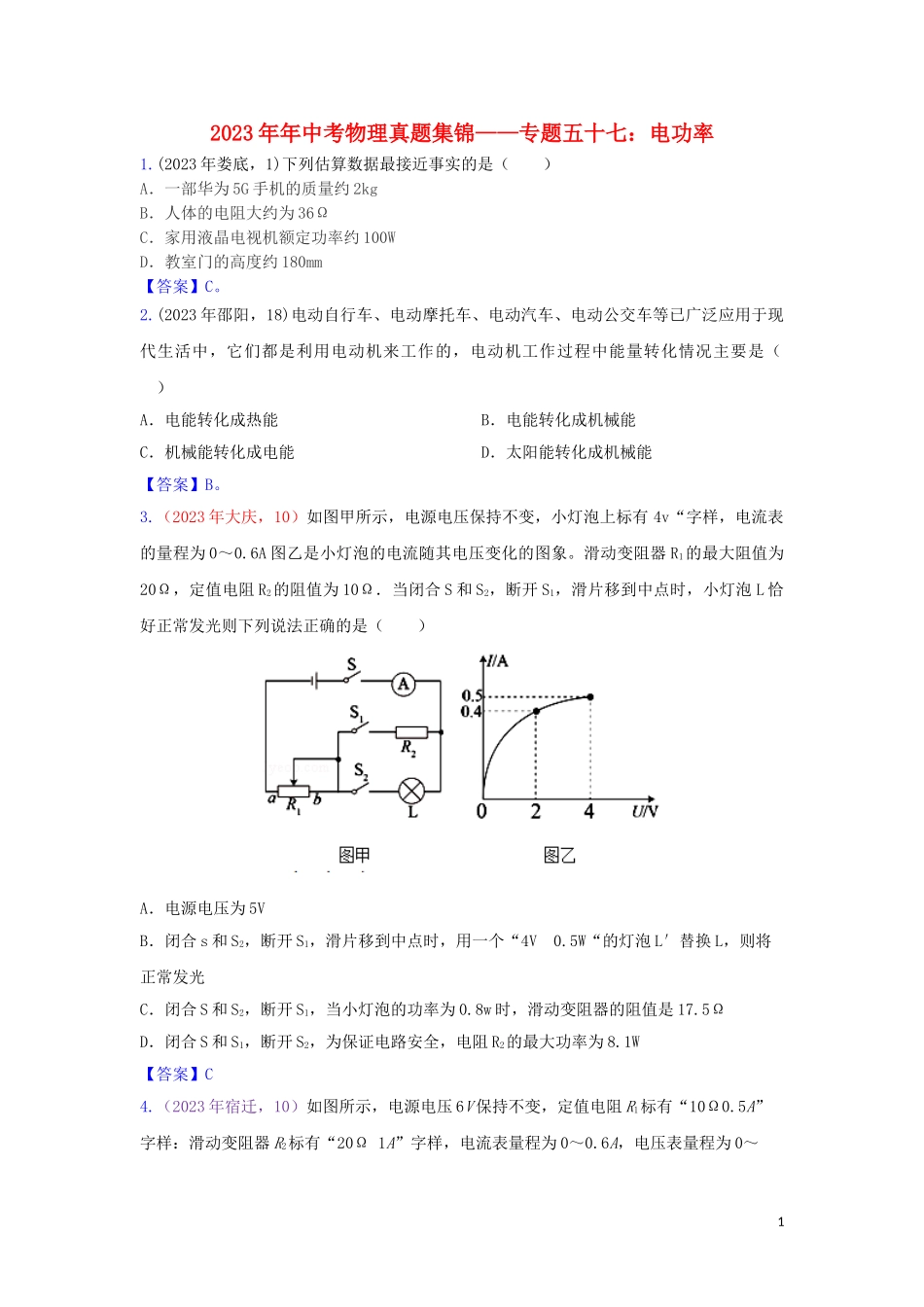

2023年年中考物理真题集锦——专题五十七：电功率 1.(2023年娄底，1)下列估算数据最接近事实的是（　　） A．一部华为5G手机的质量约2kg B．人体的电阻大约为36Ω C．家用液晶电视机额定功率约100W D．教室门的高度约180mm 【答案】C。 2.(2023年邵阳，18)电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（　　） A．电能转化成热能 B．电能转化成机械能 C．机械能转化成电能 D．太阳能转化成机械能 【答案】B。 3.（2023年大庆，10）如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（　　） A．电源电压为5V B．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光 C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5Ω D．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W 【答案】C 4.（2023年宿迁，10）如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（　　） A.电路中电流不超过0.6A B.R1两端电压不超过3V C.滑动变阻器连入电路的阻值在10--20Ω范围内变化 D.电路的总功率在1.8--3W范围内变化 【答案】D 5.（2023年常德，17）有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是 A．2.5V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 4.05W 【答案】B 6.（2023年德阳，8）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是 A. 电路中的最大电流为1A B. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60J C. 滑动变阻器R先后两次消耗的电功率之比为8∶1 D. R1先后两次消耗的电功率之比为16∶9 【答案】D 7.（2023年巴中，18）如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（　　） A．R0的阻值是5Ω B．电路的最大总功率12.8W C．R0的最小功率是1.6W D．滑动变阻器最大阻值是35Ω 【答案】C。 8.（2023年广安，7）如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（　　）、 A．L1始终比L2暗 B．L1始终比L2亮 C．L1和L2都变暗 D．L1和L2都变亮 【答案】A。 9.（2023年广安，9）下列关于能量的说法中，正确的是（　　） A．洗衣机工作时是将机械能转化为电能 B．电水壶工作时是将内能转化为电能 C．用热水泡脚，身体会感觉暖和，说明内能可以转移 D．能量无论是转化还是转移，能量总和会逐渐减少 【答案】C。 10.（2023年成都，B卷5）如图甲所示的电路，电源电压U=10V(恒定不变),R2=8Ω,闭合开关S后,V2表的示数为7V;把甲电路中的两个电压表换成两个电流表，如图乙所示,闭合开关S后,A1表的示数为1.75A。下列说法正确的是（ ） A.甲电路中V1表的示数为5V B.乙电路中A2表的示数为2.25A C.甲电路消耗的总功率为2.5W D.乙电路中R1消耗的功率为10W 【答案】  AC 11.(2023年荆门，25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8Ω，R2为定值电阻但看不清标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则以下说法正确的有 ①定值电阻R2＝4Ω　　②电源的电压为6V　　③电压表的最大示数为4.5V ④滑动变阻器的最大电功率为2.25W A．①②③ B．②③④ C．①②④ D．①③④ 【答案】C 12.（2023年长沙，6）下列关于测量仪器的分析正确的是（　　） A．水银温度计利用了液体热胀冷缩的原理 B．托盘天平利用了省力杠杆的原理 C．电能表利用电流的热效应工作 D．液体压强计利用了连通器的原理 【答案】A 13.（2023年德州，12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（　　） A．电表a为电流表，且示数为1A B．电表b为电压表，且示数为3V C．电表c为电流表，且示数为0.25A D．闭合开关S，电路消耗的总功率为2.25W 【答案】D。 14.（2023年湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　） A．只将开关S1闭合，吹出的是热风 B．M和R是串联在电路中的 C．将S1和S2都闭合，吹出的是热风 D．开关S2可以控制整个电路 【答案】C 15.（2023年包头，7）如图所示，小灯泡L标有”6V 3W”字样(不计温度对灯丝电阻的影响)，当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（ ） A. 电源电压为9V B. 滑动变阻器的最大阻值为18Ω C. 调节电路元件，可使电压表达到的最大值为4.5V D. 电路的最小功率与最大功率之比为3：16 【答案】D 16.（2023年哈尔滨，22）下列表述正确的是（ ） A、电视机正常工作电流约为1. 57A B、电水壶电阻为4840Ω C、同种电荷互相排斥 D、磁极间在不接触时无法发生相互作用 【答案】C 17.（2023年天津，11）现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（　　） A. R1两端的电压比为1：2 B. R1两端的电压比为1：3 C. R2消耗的功率比为1：9 D. R2消耗的功率比为2：9 【答案】B 18.（2023年岳阳，12）如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　） A．电源电压为7V B．R1的阻值为20Ω C．电路消耗的最小功率为1.2W D．滑片P在b端时，10秒内R1产生的热量为12J 【答案】C 19.(2023年绥化，10)如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（　　） A．电源电压为6V B．定值电阻R1的阻值为10Ω C．当滑片P在b端时，通过R1的电流为0.6A D．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W 【答案】ABD。 20.（2023年黄石，13）如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（　　） A．电流表A的示数变小 B．电压表V的示数增大 C．滑片可在R2上任意移动 D．若滑片移到b端时，R1与R2的电功率之比为3：1 【答案】D。 21.（2023年孝感，10）如图所示，电源电压恒为3.0V，R1为定值电阻，滑动变阻器R2的阻值变化范围为0～50Ω，闭合开关，当滑片P处于某一位置时，电压表示数为2.0V，电流表的示数为0.1A，则（　　） A．定值电阻R1＝20Ω B．当滑片P向右滑动时，电压表的示数变大 C．整个电路总功率的最小值为0.15W D．当滑动变阻器的功率为0.2W，R2＝5Ω或R2＝20Ω 【答案】BCD。 22.(2023年天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（　　） A．R1的阻值是20Ω B．当电流表的示数是0.4A时，R2接入电路的阻值是30Ω C．电源电压是16V D．该电路的最大电功率为7.2W 【答案】A 23.（2023年通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　） 【答案】B 24.（2023年通辽，12）对下列四幅图的分析正确的是（　　） A．图中蓝牙耳机是通过超声波与手机进行信号传输的 B．如图装置可用来探究电流产生的热量与通电时间的关系 C．图中电路能探究电磁铁磁性强弱与电流大小关系 D．图中电路可以探究导体电阻与导体材料的关系 【答案】B 25.（2023年通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S1、S2时加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　） A．照明灯亮度不变 B．照明灯亮度变暗 C．相同时间内长导线上消耗的电能不变 D．相同时间内整个供电线路消耗的电能减少 【答案】D 26.（2023年通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是（　　） A．电源电压为9V B．滑动变阻器的最大阻值为14Ω C．小灯泡的额定功率为8W D．电路总功率的变化范围为8W～12W 【答案】B 27.（2023年辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b， 将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电 流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是 A. 电源电压为12V B. 灯泡的额定功率为24W C. 闭合S1断升S2，S3接a时，灯泡L的最小功率为6W D. 滑动变阻器R2的最大阻值为24Ω 【答案】ABD
