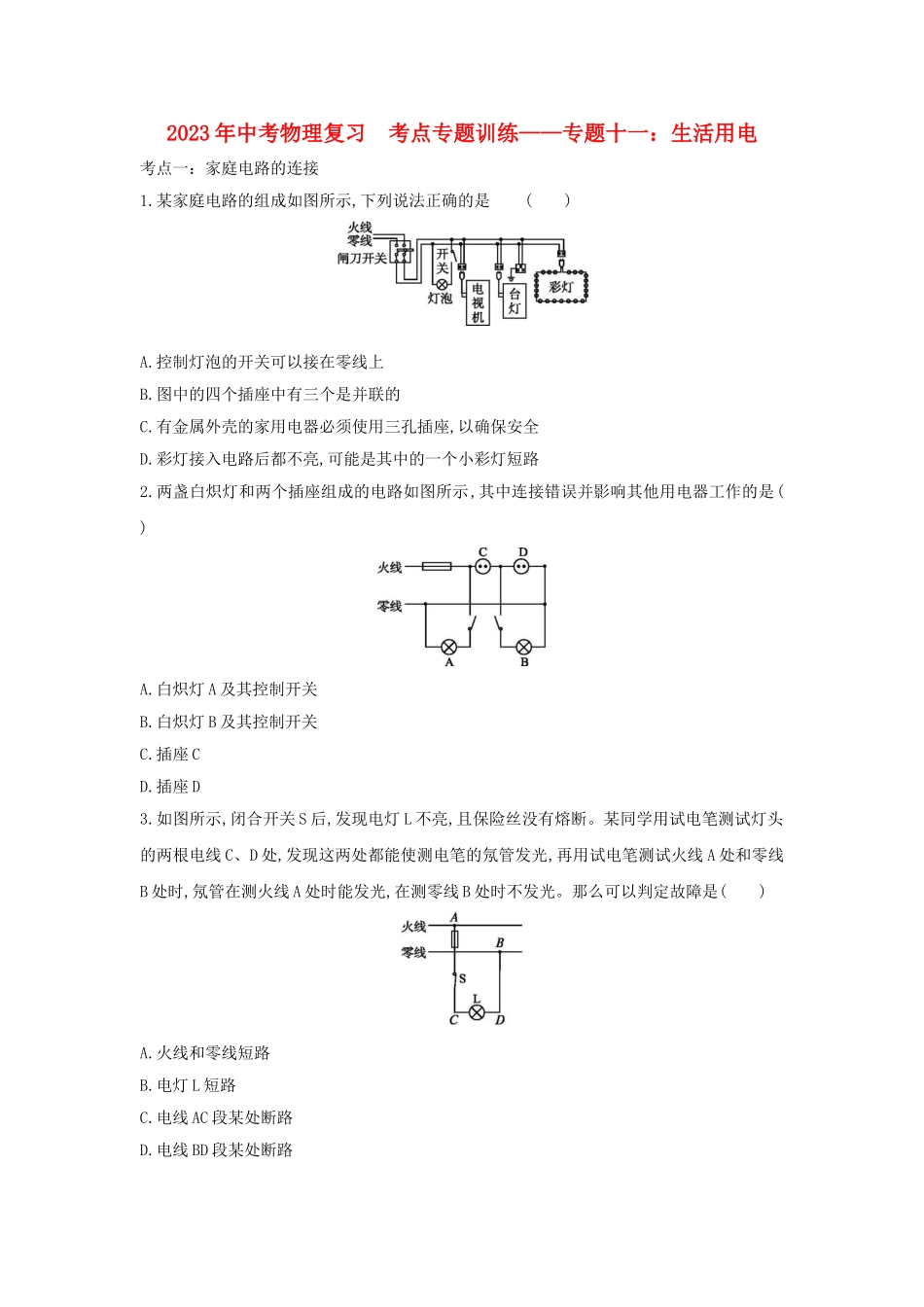

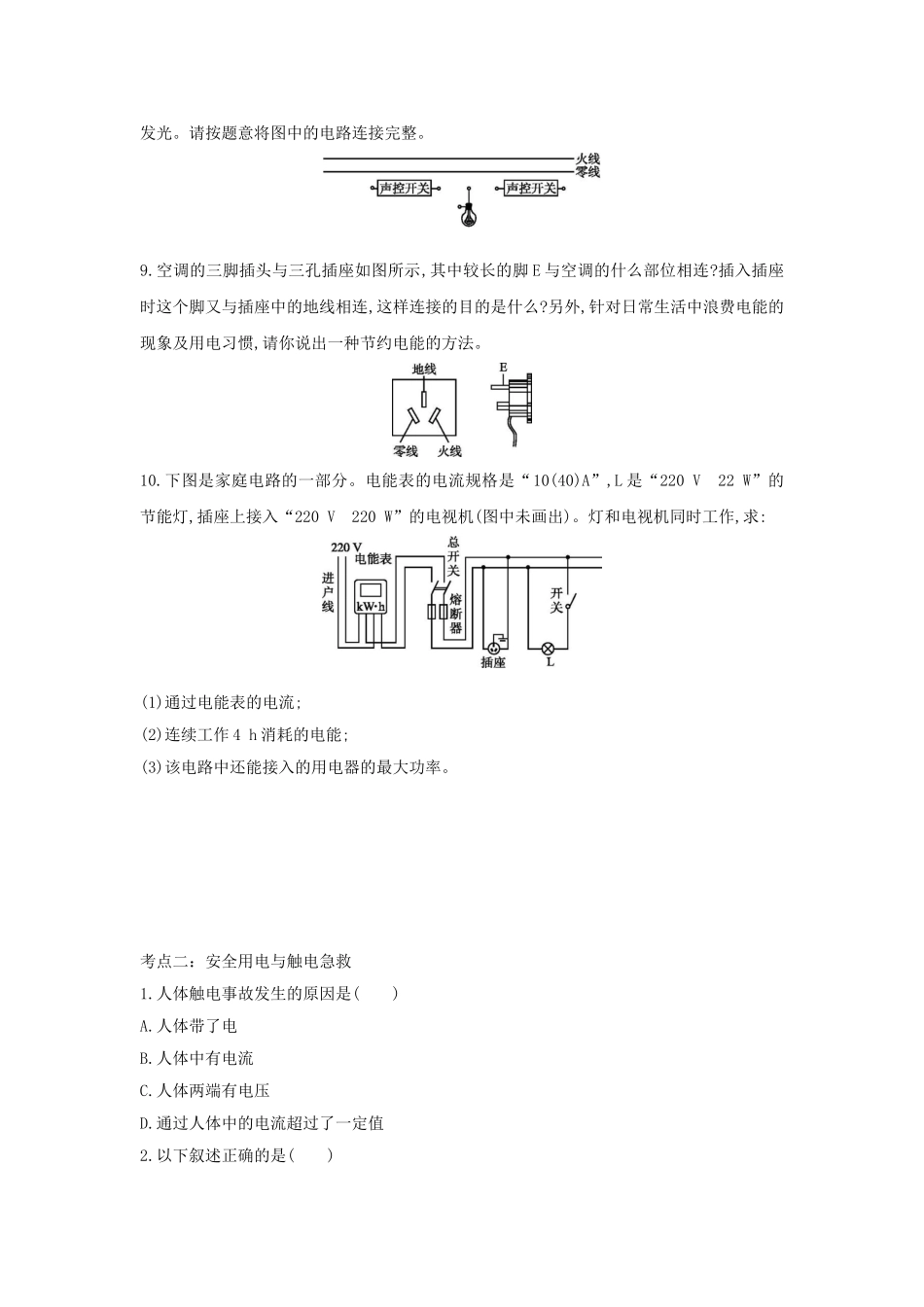

2023年中考物理复习 考点专题训练——专题十一：生活用电 考点一：家庭电路的连接 1.某家庭电路的组成如图所示,下列说法正确的是 (　　) A.控制灯泡的开关可以接在零线上 B.图中的四个插座中有三个是并联的 C.有金属外壳的家用电器必须使用三孔插座,以确保安全 D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路 2.两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是(　　) A.白炽灯A及其控制开关 B.白炽灯B及其控制开关 C.插座C D.插座D 3.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。某同学用试电笔测试灯头的两根电线C、D处,发现这两处都能使测电笔的氖管发光,再用试电笔测试火线A处和零线B处时,氖管在测火线A处时能发光,在测零线B处时不发光。那么可以判定故障是(　　) A.火线和零线短路 B.电灯L短路 C.电线AC段某处断路 D.电线BD段某处断路 4.(1)在家庭电路中,为了防止触电,必须把用电器的开关装在　　(选填“火”“零”或“地”)线与用电器之间。  (2)安装额定功率为1 500 W的电热水器时,需加装一个开关便于控制热水器的工作。现有两种开关S1(250 V　6 A)、S2(250 V　16 A),为了安全和实用,应选用开关　　　和图中　　　　(选填“甲”或“乙”)插座。  5.下图是常用的一个插线板。小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。根据上述现象可知指示灯和开关是　　　　　　　(选填“串联”或“并联”)的。使用三脚插头和三孔插座,目的是将用电器的金属外壳与　　　　相连,防止触电。  6.图甲是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压。请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通。 7.请把下图中的电路元件接入照明电路中,且符合安全用电原则。(要求保险丝与三孔插座相连) 8.声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进入,灯泡都能接通电源发光。请按题意将图中的电路连接完整。 9.空调的三脚插头与三孔插座如图所示,其中较长的脚E与空调的什么部位相连?插入插座时这个脚又与插座中的地线相连,这样连接的目的是什么?另外,针对日常生活中浪费电能的现象及用电习惯,请你说出一种节约电能的方法。 10.下图是家庭电路的一部分。电能表的电流规格是“10(40)A”,L是“220 V　22 W”的节能灯,插座上接入“220 V　220 W”的电视机(图中未画出)。灯和电视机同时工作,求: (1)通过电能表的电流; (2)连续工作4 h消耗的电能; (3)该电路中还能接入的用电器的最大功率。 考点二：安全用电与触电急救 1.人体触电事故发生的原因是(　　) A.人体带了电 B.人体中有电流 C.人体两端有电压 D.通过人体中的电流超过了一定值 2.以下叙述正确的是(　　) A.因为人是导体,因此不论人接触到家庭电路的哪条线上都会触电身亡 B.电流对人体的危害跟电流的大小和触电时间的长短无关 C.任何大小的电压加在人体上都会造成触电 D.家庭电路、动力电路一旦碰到就可能有危险 3.下图所示的几种做法,正确的是(　　) 4.下列防止发生事故或处理事故的措施正确的是 (　　) A.发现高压线断头落地时,应立即将它捡起 B.当电器设备失火时,应选用泡沫灭火器 C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝 D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方 5.在日常用电中,需要特别警惕本来不该带电的物体　　　　　　,本来绝缘的物体　　　　　　,因此应该注意:防止绝缘部分　　　　,避免电线跟其他金属物体　　　　。  6.近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时,与连接完好相比该处的阻值将增大,在该处消耗的电功率将　　　　(选填“减小”或“增大”或“不变”),会产生局部过热,引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线皮是用来绝缘的,但时间长了,线皮会老化变质,绝缘性能变差,甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路。当导线之间发生短路时,导线中电流过　　　　(选填“大”或“小”),酿成火灾。  7.阅读下列材料,回答问题。 随着人们生活水平的提高,电热水器广泛进入百姓家庭。同时因为使用电热水器而造成的伤人事故也频频发生。但奇怪的是,这些伤人的电热水器绝大多数是符合国家标准的。也就是说,发生热水器伤人事故的“罪魁祸首”多数不是热水器本身,而是用户家中不安全的用电环境,如接地不良、火线与地线接反、采用劣质的开关插座、线路老化、短路等。 针对这一现象,我国电热水器新国家标准已于2023年23年7月1日实施,其中电热水器的“防电墙”技术被正式列入新国家标准。“防电墙”的确切表述是“水电阻衰减隔离法”。它是利用了水本身所具有的电阻,相当于在使用电热水器时,在人体和火线之间装了一个很大的电阻。当电热水器在220 V的电压下工作时,一旦发生漏电现象,经过“防电墙”的作用,出水口处人体承担的电压不会超过12 V,这样的电压对人体来说不会造成任何伤害,从而有效地保障了人们的安全。 (1)所谓的“防电墙”就是在进水口和出水口各引了一根塑料管,水通过塑料管才能流进电热水器,流到人体上。则关于它的防电原理,下列说法错误的是(　　) A.纯净的水是导体,生活中含有杂质的水是绝缘体 B.进、出水管管壁由绝缘材料制成 C.进、出水管越长,防电效果越好 D.进、出水管越细,防电效果越好 (2)“防电墙”技术相当于在人体和火线之间装了一个很大的“水电阻”,一旦发生漏电现象,“水电阻”与人体　　　　(选填“串联”或“并联”)在一起;这个“水电阻”会起到　　　　(选填“分压”或“分流”)的作用;若发生漏电后,加在人体两端电压恰好为12 V,则“水电阻”的阻值与人体阻值的比值是　　　　。  (3)经过防电墙处理后,人体承受的电压不高于12 V。如图所示,这就保证了人体安全。按电热水器新国家标准要求,装有防电墙的电热水器应保证泄漏电流值不超过5 mA。由此可计算出防电墙的“水电阻”的最小值为多少? 考点三：试电笔与保险装置 1.在生活中,我们有时会遇到以下几种情况,在这些情况中可能引起家庭电路中空气开关跳闸的是(　　) (1)电路中增加大功率的用电器; (2)插座中的两个线头相碰; (3)开关中的两个线头相碰; (4)户外输电线绝缘皮破损。 A.(1)(2) B.(2)(3) C.(1)(3) D.(2)(4) 2.有关试电笔的使用,下列说法正确的是(　　) A.氖管发光时试电笔接触的是零线 B.使用时手可以接触试电笔的任何部位 C.试电笔不能用来辨别电池的正负极 D.试电笔与手接触的部分都是绝缘体 3.关于家庭电路和安全用电,下列说法正确的是(　　) A.保险丝必须装在零线上 B.使用电冰箱时,金属外壳必须接地 C.当保险丝熔断后,可以用铜丝代替 D.发现有人触电后,应立即用手把他拉开 4.对人体来说,安全电压一般不高于　　　　 V。在家庭电路中,通常用　　　　　　判断火线和零线,用　　　　　　测量电路消耗的电能。  2023年中考物理复习 考点专题训练——专题十一：生活用电参考答案 考点一：家庭电路的连接 1.某家庭电路的组成如图所示,下列说法正确的是 (　　) A.控制灯泡的开关可以接在零线上 B.图中的四个插座中有三个是并联的 C.有金属外壳的家用电器必须使用三孔插座,以确保安全 D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路 【答案】C【解析】控制灯泡的开关应该接在火线上,故选项A错误。家庭电路中的用电器与用电器之间、用电器与插座之间、插座与插座之间都是并联的,因此四个插座之间都是并联的,故选项B错误。有金属外壳的家用电器必须使用三孔插座,故选项C正确。小彩灯之间是串联的,所以如果有一个小彩灯短路,其他的彩灯仍然可以发光,故选项D错误。 2.两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是(　　) A.白炽灯A及其控制开关 B.白炽灯B及其控制开关 C.插座C D.插座D 【答案】C【解析】灯A、灯B中火线经开关进入灯头,连接正确且不影响其他用电器工作;插座C连在火线上,会影响灯B和插座D工作;插座D一端接火线,另一端接零线,不影响其他用电器工作。 3.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。某同学用试电笔测试灯头的两根电线C、D处,发现这两处都能使测电笔的氖管发光,再用试电笔测试火线A处和零线B处时,氖管在测火线A处时能发光,在测零线B处时不发光。那么可以判定故障是(　　) A.火线和零线短路 B.电灯L短路 C.电线AC段某处断路 D.电线BD段某处断路 【答案】D【解析】电灯不亮,保险丝没有被烧断,说明电路断路。用试电笔测试A、C、D处氖管均发光,该处跟火线是连通的,测B处时氖管不发光,可以判定断路发生在BD之间的某处,故选项D正确。 4.(1)在家庭电路中,为了防止触电,必须把用电器的开关装在　　(选填“火”“零”或“地”)线与用电器之间。  (2)安装额定功率为1 500 W的电热水器时,需加装一个开关便于控制热水器的工作。现有两种开关S1(250 V　6 A)、S2(250 V　16 A),为了安全和实用,应选用开关　　　和图中　　　　(选填“甲”或“乙”)插座。  【答案】(1)火　(2)S2　甲 【解析】 (1)用电器的开关装在火线上,这样可以在断开开关时切断火线,防止接触用电器发生触电事故。 (2)电热水器正常工作时的功率P=P额=1 500 W,此时电流I==6.8 A,所以应选用规格为“250 V　16 A”的开关S2。 因为电热水器的外壳是金属外壳,为了防止其外壳带电时发生触电事故,所以应选三孔插座甲。 5.下图是常用的一个插线板。小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。根据上述现象可知指示灯和开关是　　　　　　　(选填“串联”或“并联”)的。使用三脚插头和三孔插座,目的是将用电器的金属外壳与　　　　相连,防止触电。  【答案】串联　大地 【解析】 指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压;说明开关与指示灯是串联的,若是并联会造成电源短路;使用三脚插头和三孔插座,多出的那个孔是用来接地线的,当用电器的三脚插头插入时,用电器的金属外壳通过三孔插座与大地相连通,如果金属外壳漏电,地线会将人体短路,防止人触电。 6.图甲是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压。请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通。 【答案】 插线板上的指示灯在开关闭合时会发光,插孔正常通电,说明开关同时控制指示灯和插座,指示灯和插座之间可能是串联,也可能是并联,如果两者并联,开关应该在干路上;如果指示灯损坏,开关闭合时插孔也能正常通电,说明指示灯和插座之间是并联的,开关接在指示灯、插座和火线之间控制火线使用更安全;
