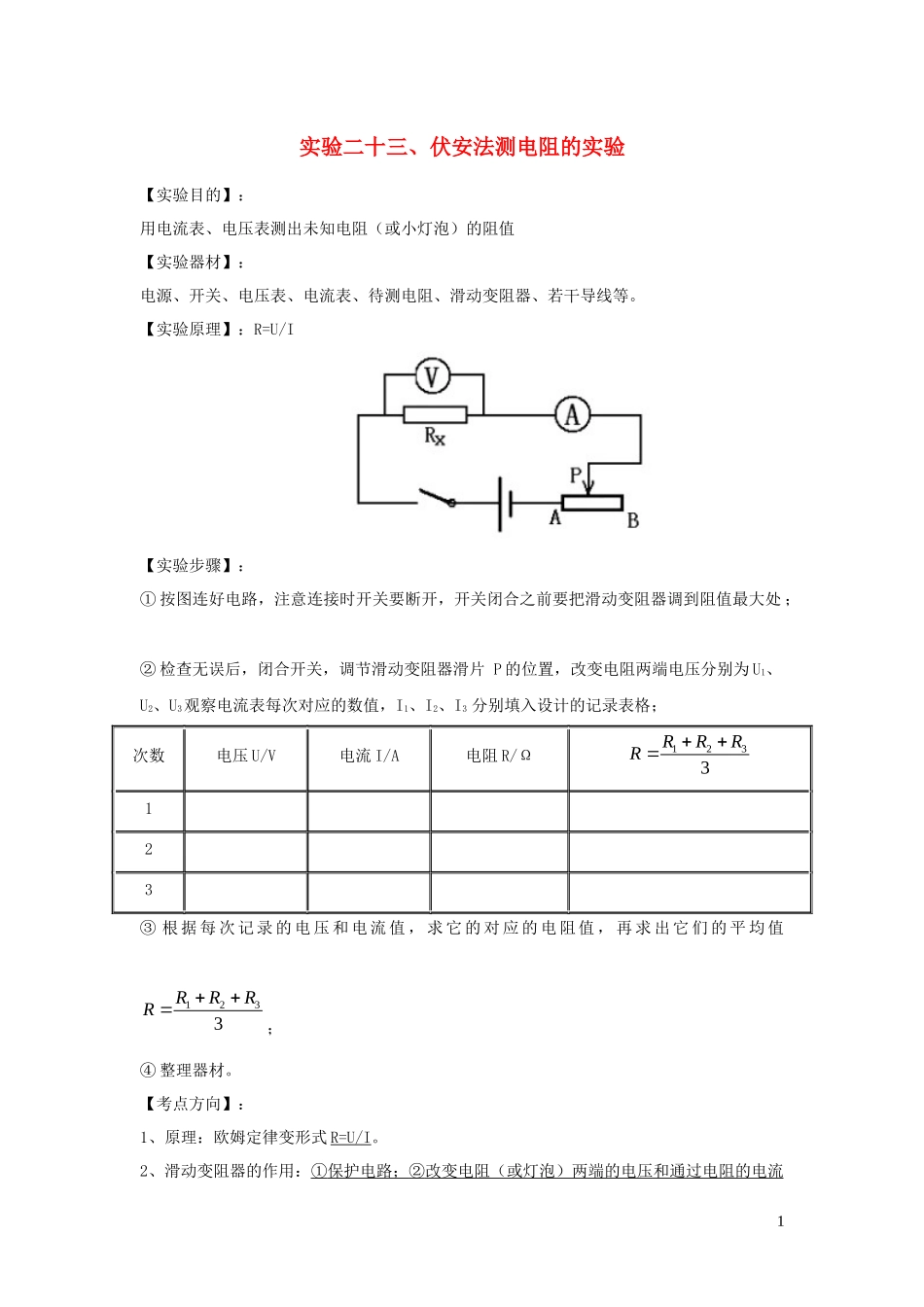

1实验二十三、伏安法测电阻的实验【实验目的】：用电流表、电压表测出未知电阻（或小灯泡）的阻值【实验器材】：电源、开关、电压表、电流表、待测电阻、滑动变阻器、若干导线等。【实验原理】：R=U/I【实验步骤】：①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；②检查无误后，闭合开关，调节滑动变阻器滑片P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3分别填入设计的记录表格；次数电压U/V电流I/A电阻R/Ω1233RRRR123③根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值1233RRRR；④整理器材。【考点方向】：1、原理：欧姆定律变形式R=U/I。2、滑动变阻器的作用：①保护电路；②改变电阻（或灯泡）两端...
