2023学年中考物理真题集锦三专题三十欧姆定律实验试题.docVIP免费

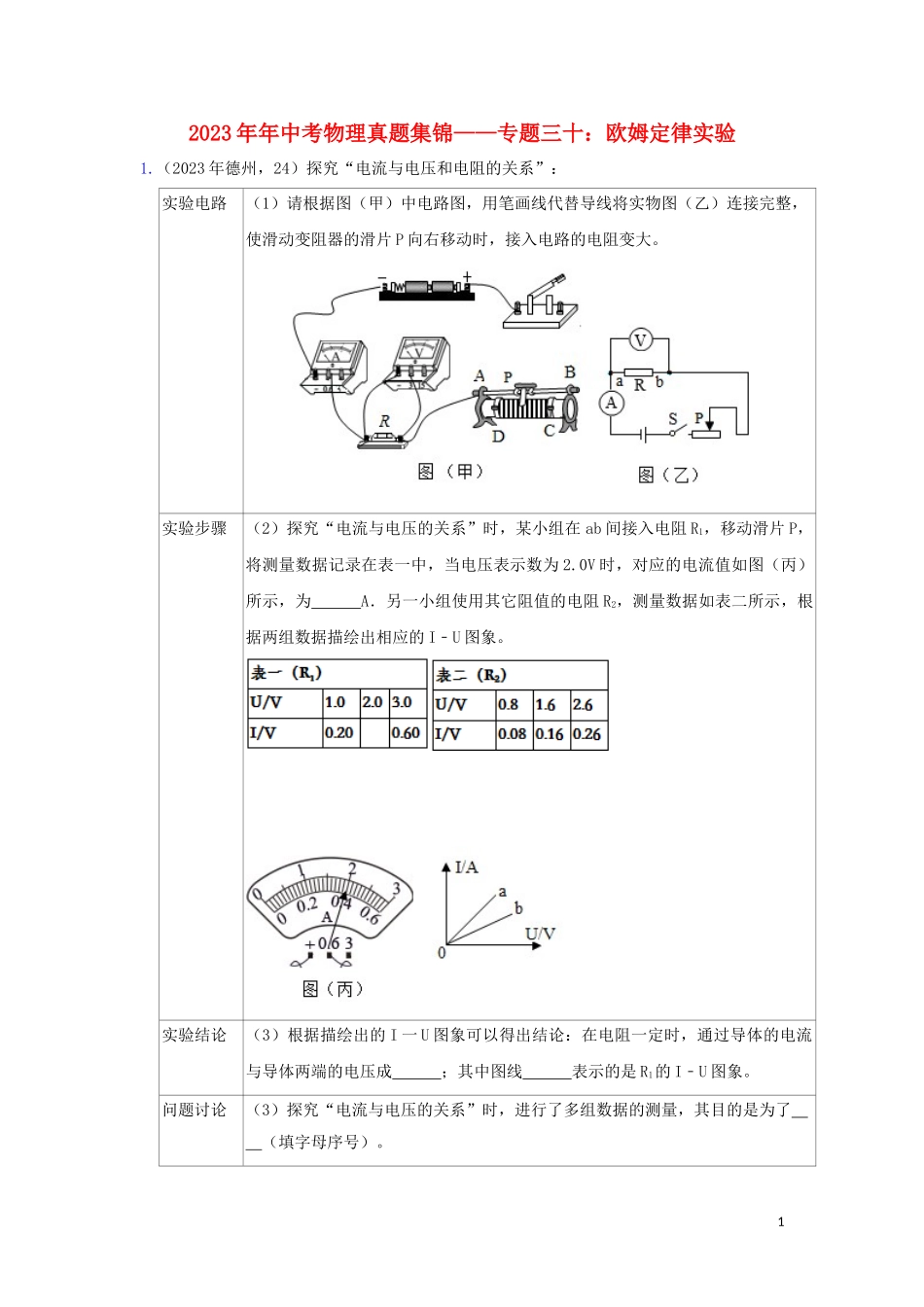

2023年年中考物理真题集锦——专题三十：欧姆定律实验1.（2023年德州，24）探究“电流与电压和电阻的关系”：实验电路（1）请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。实验步骤（2）探究“电流与电压的关系”时，某小组在ab间接入电阻R1，移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图（丙）所示，为A．另一小组使用其它阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I﹣U图象。实验结论（3）根据描绘出的I一U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成；其中图线表示的是R1的I﹣U图象。问题讨论（3）探究“电流与电压的关系”时，进行了多组数据的测量，其目的...
