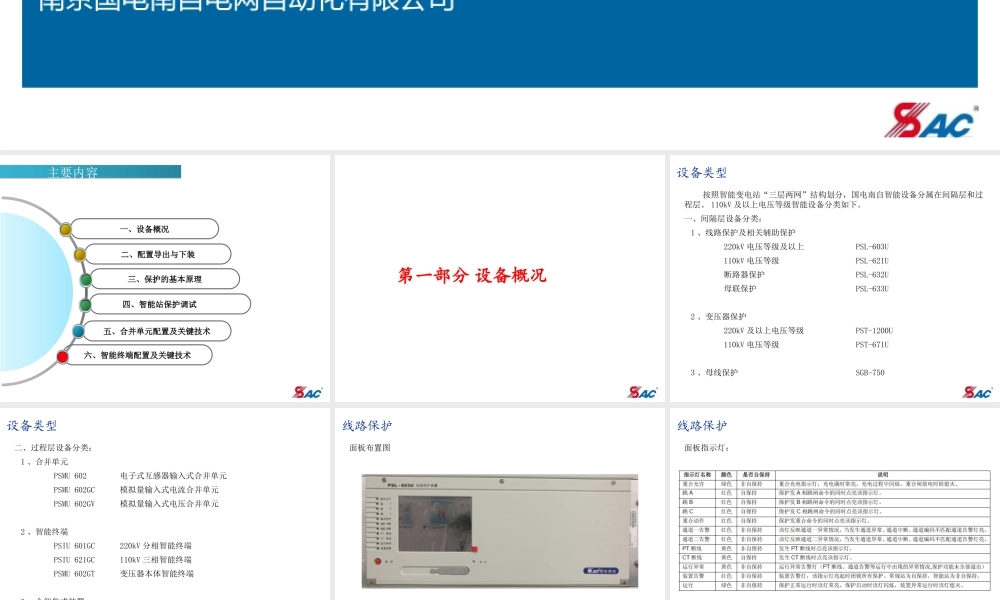

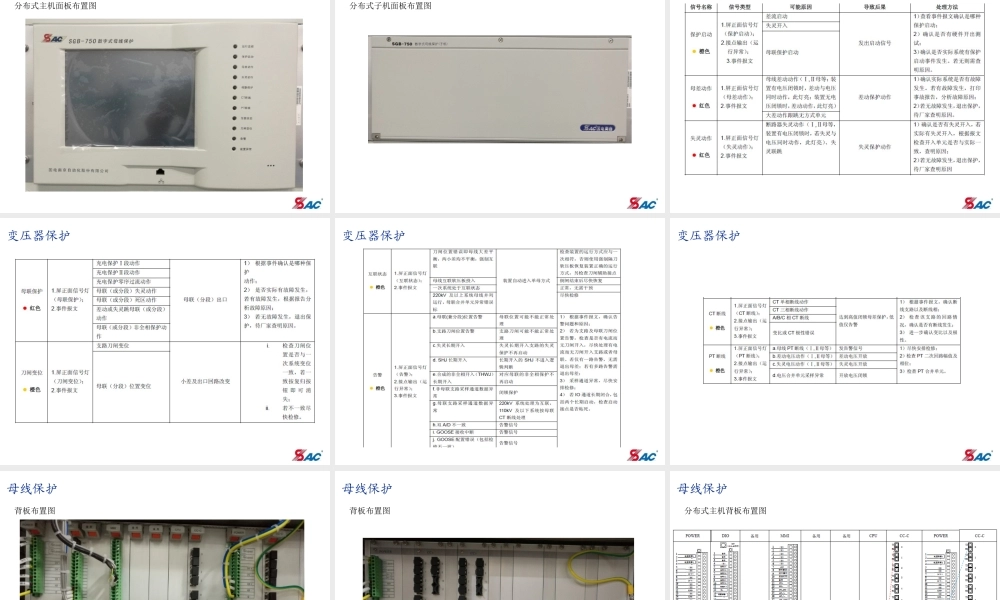

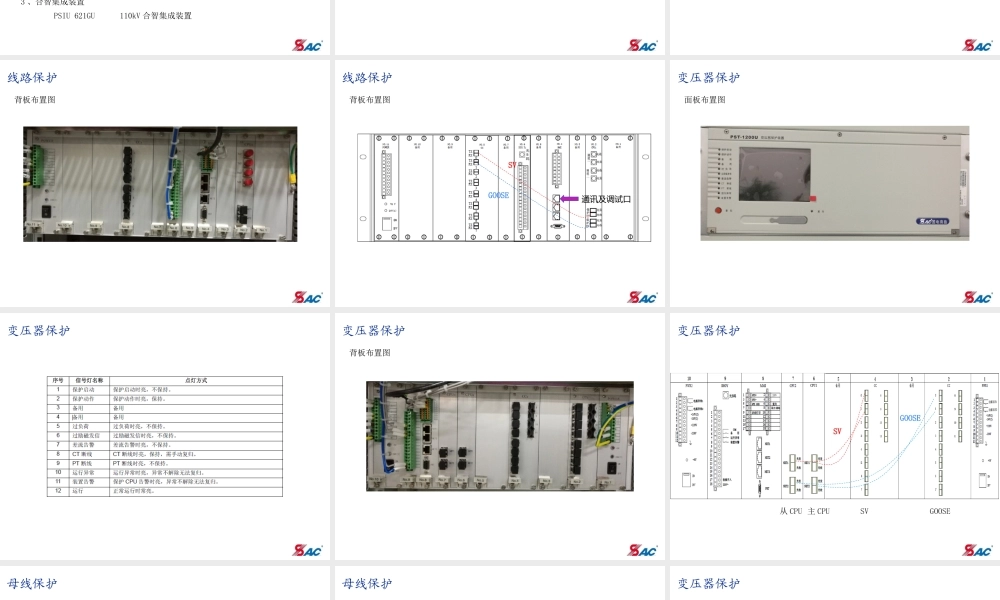

智能变电站保护设备原理及调试南京国电南自电网自动化有限公司六、智能终端配置及关键技术五、合并单元配置及关键技术三、保护的基本原理二、配置导出与下装主要内容一、设备概况四、智能站保护调试第一部分设备概况设备类型按照智能变电站“三层两网”结构划分，国电南自智能设备分属在间隔层和过程层。110kV及以上电压等级智能设备分类如下。一、间隔层设备分类：1、线路保护及相关辅助保护220kV电压等级及以上PSL-603U110kV电压等级PSL-621U断路器保护PSL-632U母联保护PSL-633U2、变压器保护220kV及以上电压等级PST-1200U110kV电压等级PST-671U3、母线保护SGB-750设备类型二、过程层设备分类：1、合并单元PSMU602电子式互感器输入式合并单元PSMU602GC模拟量输入式电流合并单元PSMU602GV模拟量输入式电压合并单元2、智能终端PSIU601GC220kV分相智能终端PSIU621GC110kV三相智能终端PSMU602GT变压器本体智能终端3、合智集成装置PSIU621GU110kV合智集成装置线路保护面板布置图线路保护面板指示灯：线路保护背板布置图线路保护背板布置图SVGOOSE通讯及调试口变压器保护面板布置图变压器保护变压器保护背板布置图变压器保护SVGOOSE主CPU从CPUSVGOOSE母线保护分布式主机面板布置图母线保护分布式子机面板布置图变压器保护变压器保护变压器保护变压器保护母线保护背板布置图母线保护背板布置图母线保护分布式主机背板布置图SVGOOSE母线保护分布式子机背板布置图电子式互感器合并单元间隔合并单元PSMU602GC-E集成电压切换接收采集器FT3接收采集器FT3告警总信号B码对时同步屏柜间隔：220kV母差第一套保护屏I（220kV母线智能控制柜）合并单元类型：母线电压合并单元合并单元型号：PSMU602电子式互感器合并单元B码对时接口采集器FT3输入接口采集器FT3输入接口FT3采样输出接口，级联至间隔合并单元调试口，下载程序及配置9-2采样输出接口组网GOOSE口电子式互感器合并单元间隔合并单元PSMU602GC-E集成电压切换接收采集器FT3接收采集器FT3告警总信号B码对时同步屏柜间隔：220kV枕塔2211开关保护保护屏（220kV线路智能控制A柜）合并单元类型：间隔合并单元合并单元型号：PSMU602电子式互感器合并单元B码对时接口采集器FT3输入接口采集器FT3输入接口调试口，下载程序及配置9-2采样输出接口组网GOOSE口模拟量输入式合并单元合并单元型号：PSMU602GC、PSMU602GV模拟量输入式合并单元模拟量输入式合并单元DI12345678910111213141516171819202122POWER123456789101112...
