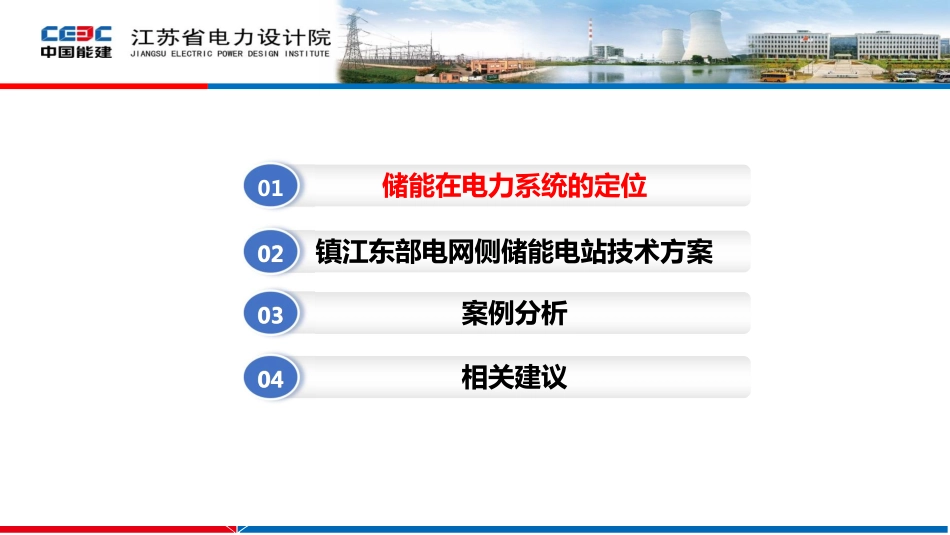

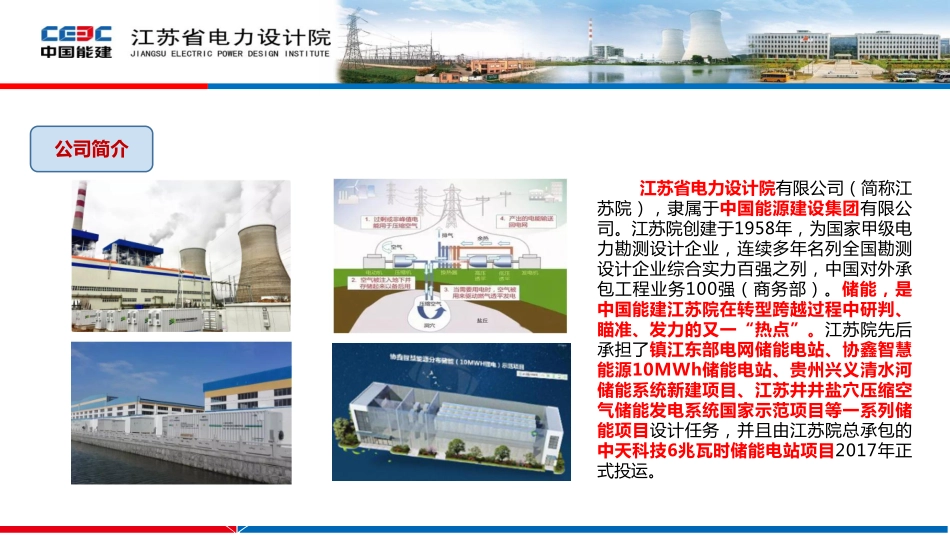

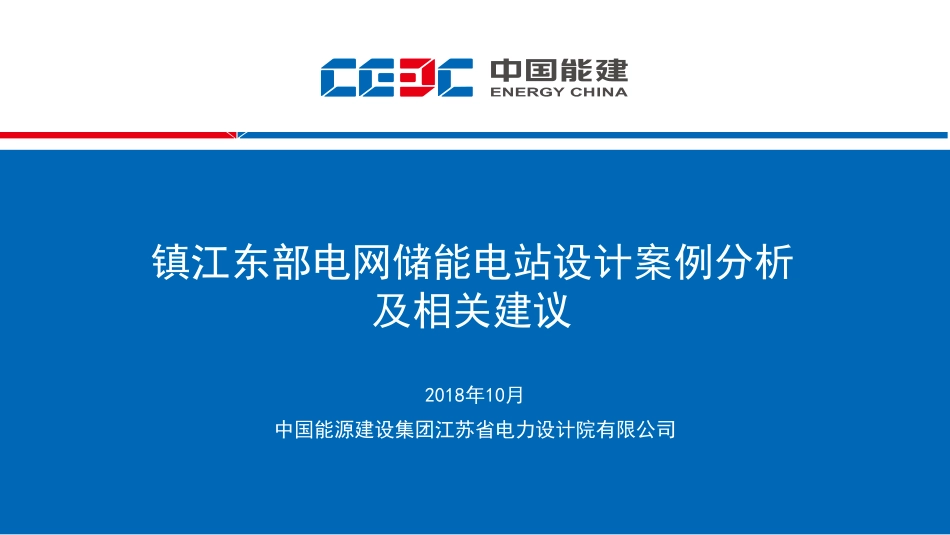

镇江东部电网储能电站设计案例分析及相关建议2018年10月中国能源建设集团江苏省电力设计院有限公司江苏省电力设计院有限公司（简称江苏院），隶属于中国能源建设集团有限公司。江苏院创建于1958年，为国家甲级电力勘测设计企业，连续多年名列全国勘测设计企业综合实力百强之列，中国对外承包工程业务100强（商务部）。储能，是中国能建江苏院在转型跨越过程中研判、瞄准、发力的又一“热点”。江苏院先后承担了镇江东部电网储能电站、协鑫智慧能源10MWh储能电站、贵州兴义清水河储能系统新建项目、江苏井井盐穴压缩空气储能发电系统国家示范项目等一系列储能项目设计任务，并且由江苏院总承包的中天科技6兆瓦时储能电站项目2017年正式投运。公司简介镇江东部电网侧储能电站技术方案02案例分析03相关建议04储能在电力系统的定位01配电输电发电可再生能源大规模接入会破坏电网稳定性，利用储能提高接纳能力传统扩容方式受限于输电走廊布局等资源限制与负荷需求不断增长之间的矛盾，引入储能能有效缓解矛盾，并缓解设备更新投资，提高网络资源和设施利用率用户储能引入可提高用户侧分布式能源接入能力，保证供电可靠性，满足电能质量需求，削峰填谷镇江东部电网侧储能电站技术方案02案例分析03相关建议04储能在电力系统的定位0102镇江东部电网侧储能电站技术方案项目背景及必要性由于镇江谏壁电厂3台33万千瓦机组已于2017年迎峰度夏后全部关停，而原规划2018年上半年投运的镇江丹徒燃机2台44万机组因故无法按计划建成投运。2018年夏季用电高峰用电分区用电存在缺口，随着用电负荷的增长，镇江东部电网供电紧迫形势短期内仍持续存在。为缓解镇江地区2018年电网迎峰度夏供电压力，保证地区生产生活用电，提高电网的供电可靠性，本储能电站项目建设迫在眉睫。10千伏接入的电站110千伏线路10千伏线路图例220千伏变电站110千伏变电站220千伏线路说明：图中虚线为本工程新建项目35千伏线路至新竹至化工丁岗至普庆至辛丰石桥五峰金东至姚桥绍隆至高桥北山至访仙至黄墟大港至东乡至金凤至谏壁电厂质检站奇美至东乡24兆瓦大路至新竹至姚桥至东乡银山本工程（现有40回）运行策略2018年供电分区最高负荷日负荷超过电网供电能力（即538万千瓦）包括以下3个时段：（1）时段1，9:40—11:22。持续时间约2小时，最大电力缺口22万千瓦，电量缺口19.8万千瓦时。（2）时段2，12:46—15:46。持续时间约3小时，最大电力缺口10.8万千瓦，电量缺口3.6万千瓦时。（3）时段3，20...
