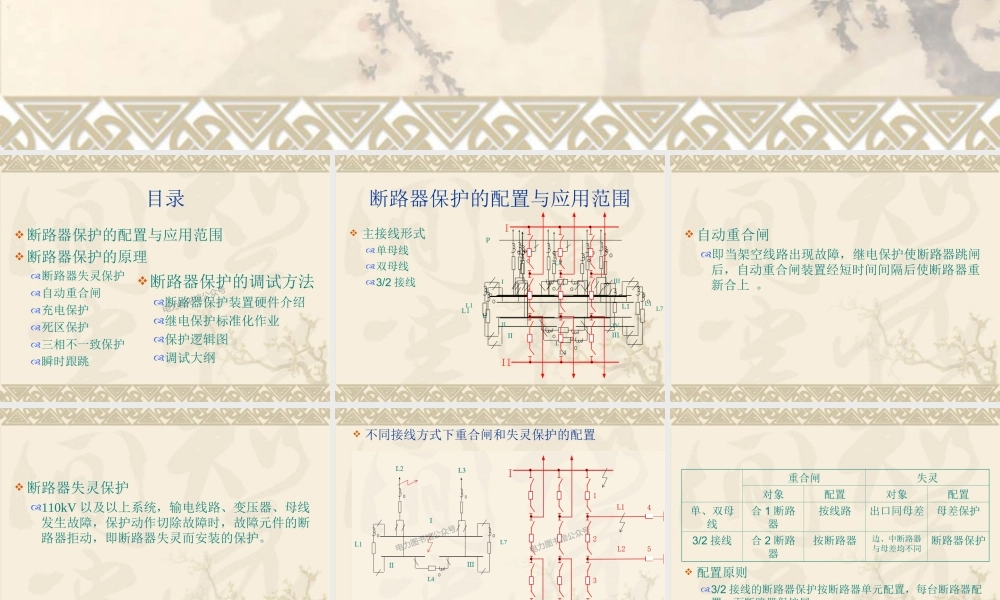

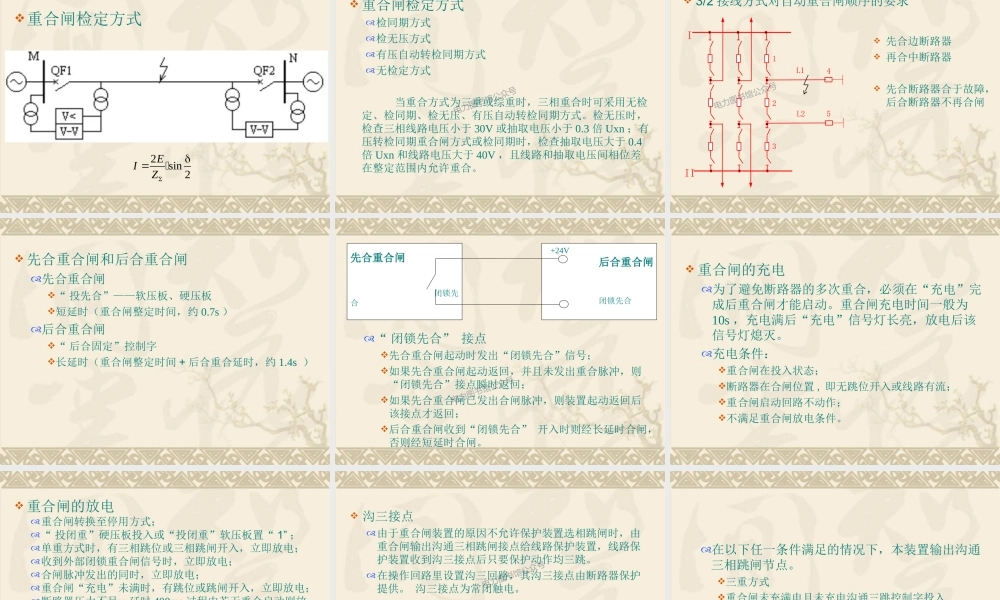

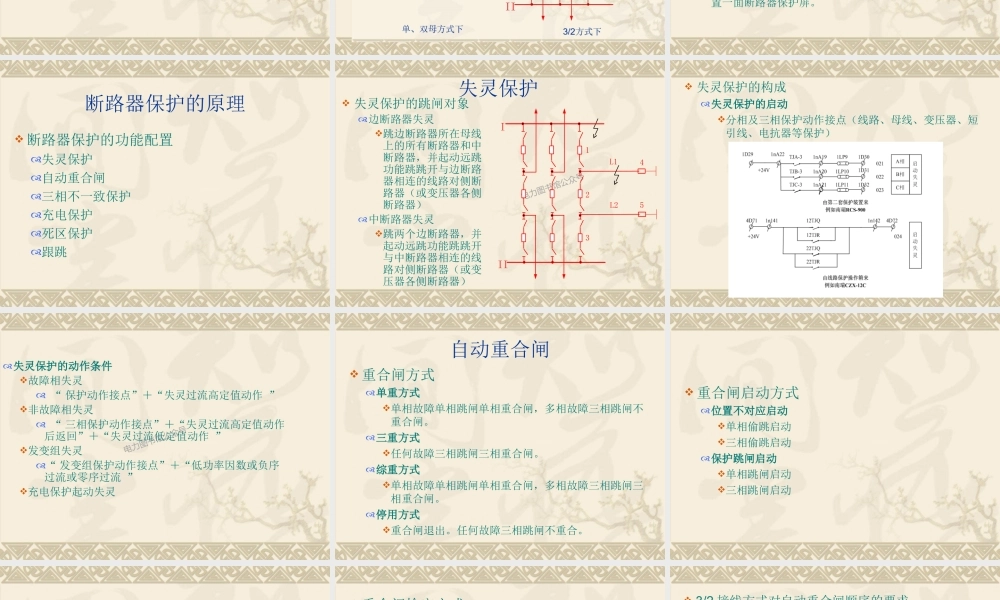

断路器保护配置与调试方法电力图书馆公众号目录断路器保护的配置与应用范围断路器保护的原理断路器失灵保护自动重合闸充电保护死区保护三相不一致保护瞬时跟跳断路器保护的调试方法断路器保护装置硬件介绍继电保护标准化作业保护逻辑图调试大纲断路器保护的配置与应用范围主接线形式单母线双母线3/2接线IIPIL1L1L4L7IIIIIIL1L7L1IIIVL4IIIIIII自动重合闸即当架空线路出现故障，继电保护使断路器跳闸后，自动重合闸装置经短时间间隔后使断路器重新合上。断路器失灵保护110kV以及以上系统，输电线路、变压器、母线发生故障，保护动作切除故障时，故障元件的断路器拒动，即断路器失灵而安装的保护。不同接线方式下重合闸和失灵保护的配置配置原则3/2接线的断路器保护按断路器单元配置，每台断路器配置一面断路器保护屏。重合闸失灵对象配置对象配置单、双母线合1断路器按线路出口同母差母差保护3/2接线合2断路器按断路器边、中断路器与母差均不同断路器保护断路器保护的原理断路器保护的功能配置失灵保护自动重合闸三相不一致保护充电保护死区保护跟跳电力图书馆公众号失灵保护的跳闸对象边断路器失灵跳边断路器所在母线上的所有断路器和中断路器，并起动远跳功能跳跳开与边断路器相连的线路对侧断路器（或变压器各侧断路器）中断路器失灵跳两个边断路器，并起动远跳功能跳跳开与中断路器相连的线路对侧断路器（或变压器各侧断路器）失灵保护IIIL1L212354失灵保护的构成失灵保护的启动分相及三相保护动作接点（线路、母线、变压器、短引线、电抗器等保护）电力图书馆公众号失灵保护的动作条件故障相失灵“保护动作接点”＋“失灵过流高定值动作”非故障相失灵“三相保护动作接点”＋“失灵过流高定值动作后返回”＋“失灵过流低定值动作”发变组失灵“发变组保护动作接点”＋“低功率因数或负序过流或零序过流”充电保护起动失灵重合闸方式单重方式单相故障单相跳闸单相重合闸，多相故障三相跳闸不重合闸。三重方式任何故障三相跳闸三相重合闸。综重方式单相故障单相跳闸单相重合闸，多相故障三相跳闸三相重合闸。停用方式重合闸退出。任何故障三相跳闸不重合。自动重合闸重合闸启动方式位置不对应启动单相偷跳启动三相偷跳启动保护跳闸启动单相跳闸启动三相跳闸启动重合闸检定方式2sin2EIZ电力图书馆公众...
