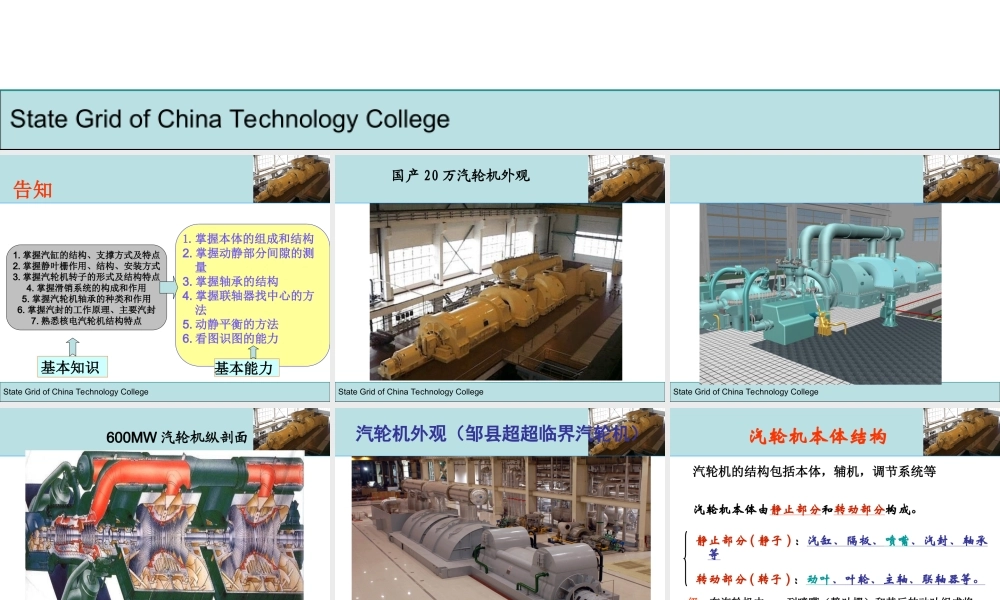

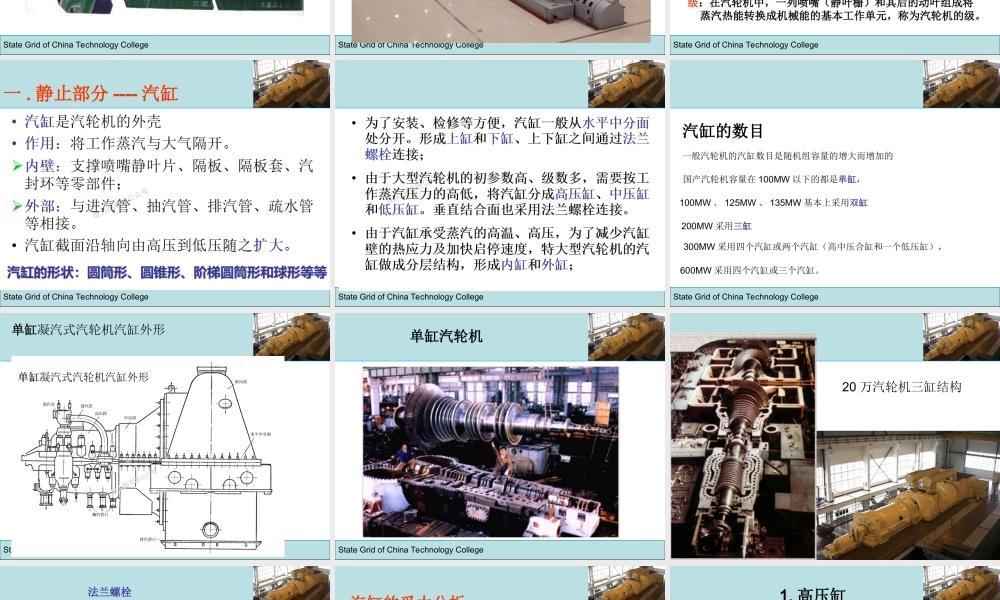

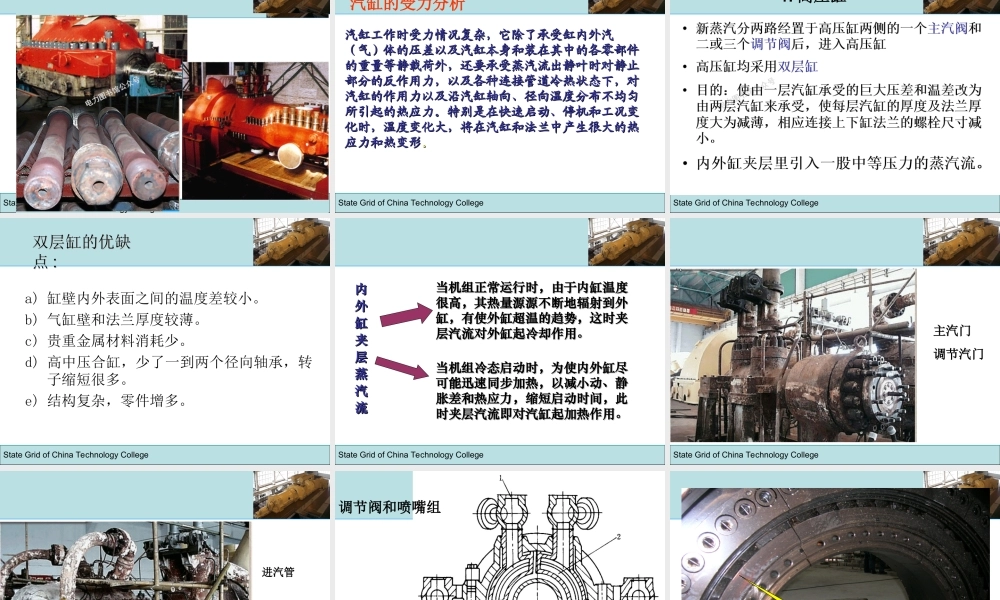

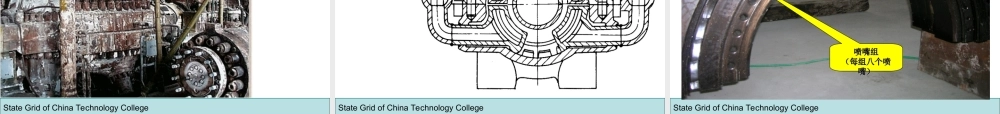

StateGridofChinaTechnologyCollege汽缸StateGridofChinaTechnologyCollege基本知识1.掌握汽缸的结构、支撑方式及特点2.掌握静叶栅作用、结构、安装方式3.掌握汽轮机转子的形式及结构特点4.掌握滑销系统的构成和作用5.掌握汽轮机轴承的种类和作用6.掌握汽封的工作原理、主要汽封7.熟悉核电汽轮机结构特点1.掌握本体的组成和结构2.掌握动静部分间隙的测量3.掌握轴承的结构4.掌握联轴器找中心的方法5.动静平衡的方法6.看图识图的能力基本能力告知StateGridofChinaTechnologyCollege国产20万汽轮机外观StateGridofChinaTechnologyCollegeStateGridofChinaTechnologyCollege600MW汽轮机纵剖面StateGridofChinaTechnologyCollege汽轮机外观（邹县超超临界汽轮机）StateGridofChinaTechnologyCollege汽轮机本体结构汽轮机本体由静止部分和转动部分构成。静止部分(静子)：汽缸、隔板、喷嘴、汽封、轴承等转动部分(转子)：动叶、叶轮、主轴、联轴器等。汽轮机的结构包括本体，辅机，调节系统等级：在汽轮机中，一列喷嘴（静叶栅）和其后的动叶组成将蒸汽热能转换成机械能的基本工作单元，称为汽轮机的级。StateGridofChinaTechnologyCollege电力图书馆公众号一.静止部分----汽缸StateGridofChinaTechnologyCollegeStateGridofChinaTechnologyCollege汽缸的数目600MW采用四个汽缸或三个汽缸。一般汽轮机的汽缸数目是随机组容量的增大而增加的国产汽轮机容量在100MW以下的都是单缸，100MW、125MW、135MW基本上采用双缸200MW采用三缸300MW采用四个汽缸或两个汽缸（高中压合缸和一个低压缸），StateGridofChinaTechnologyCollege单缸凝汽式汽轮机汽缸外形电力图书馆公众号StateGridofChinaTechnologyCollege单缸汽轮机StateGridofChinaTechnologyCollege20万汽轮机三缸结构StateGridofChinaTechnologyCollege法兰螺栓StateGridofChinaTechnologyCollege汽缸工作时受力情况复杂，它除了承受缸内外汽汽缸工作时受力情况复杂，它除了承受缸内外汽（气）体的压差以及汽缸本身和装在其中的各零部件（气）体的压差以及汽缸本身和装在其中的各零部件的重量等静载荷外，还要承受蒸汽流出静叶时对静止的重量等静载荷外，还要承受蒸汽流出静叶时对静止部分的反作用力，以及各种连接管道冷热状态下，对部分的反作用力，以及各种连接管道冷热状态下，对汽缸的作用力以及沿汽缸轴向、径向温度分布不均匀汽缸的作用力以及沿汽缸轴向、径向温度分布不均匀所引起的热应力。特别...
