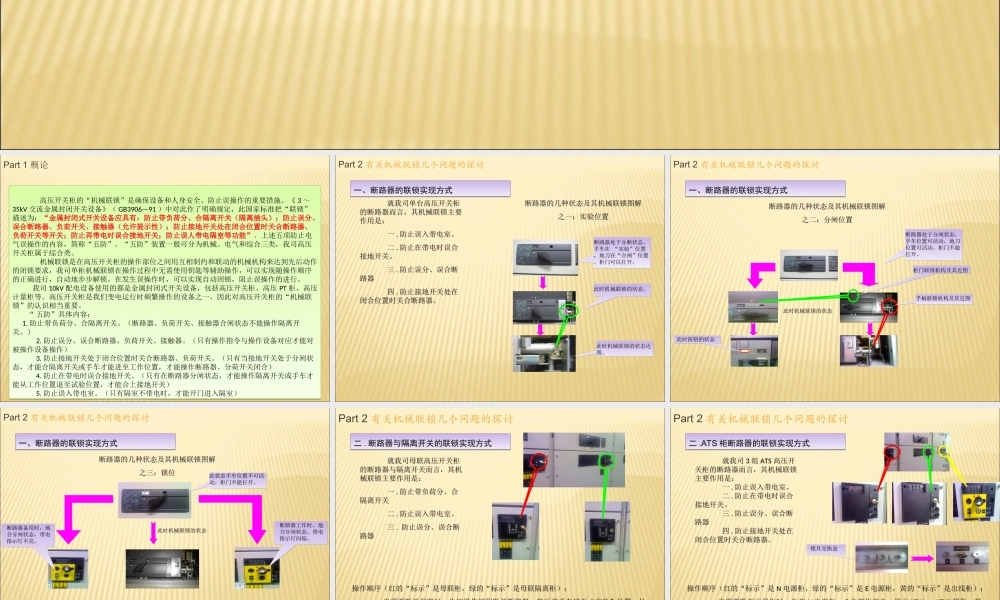

开关柜的机械及电气联锁Part1概论高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。《3～35kV交流金属封闭开关设备》（GB3906—91）中对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。“五防”装置一般可分为机械、电气和综合三类，我司高压开关柜属于综合类。机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求，我司单柜机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。我司10kV配电设备使用的都是金属封闭式开关设备，包括高压开关柜、高压PT柜、高压计量柜等。高压开关柜是我们变电运行时频繁操作的设备之一，因此对高压开关柜的“机械联锁”的认识相当重要。“五防”具体内容：1.防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。）2.防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）3.防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4.防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5.防止误入带电室。（只有隔室不带电时，才能开门进入隔室）高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。《3～35kV交流金属封闭开关设备》（GB3906—91）中对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。“五防”装置一般可分为机械、电气和综合三类，我司高压开关柜属于综合类。机械联锁是在高压开关柜的操作部位...
