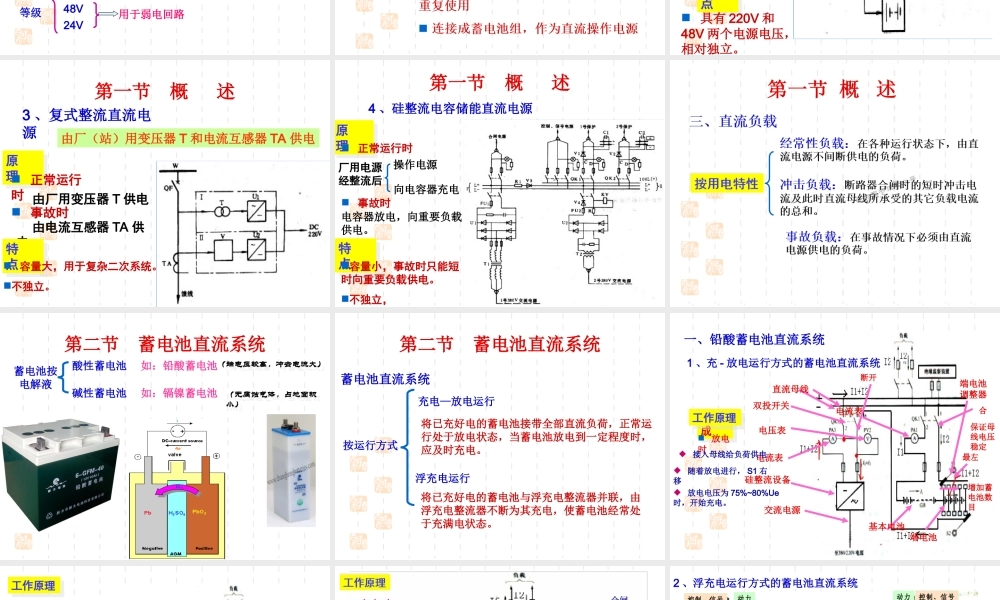

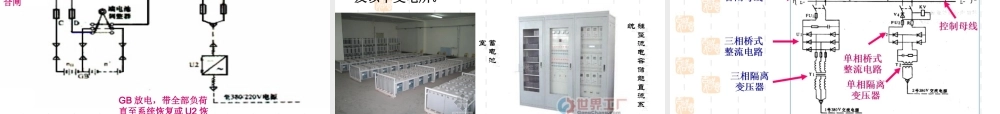

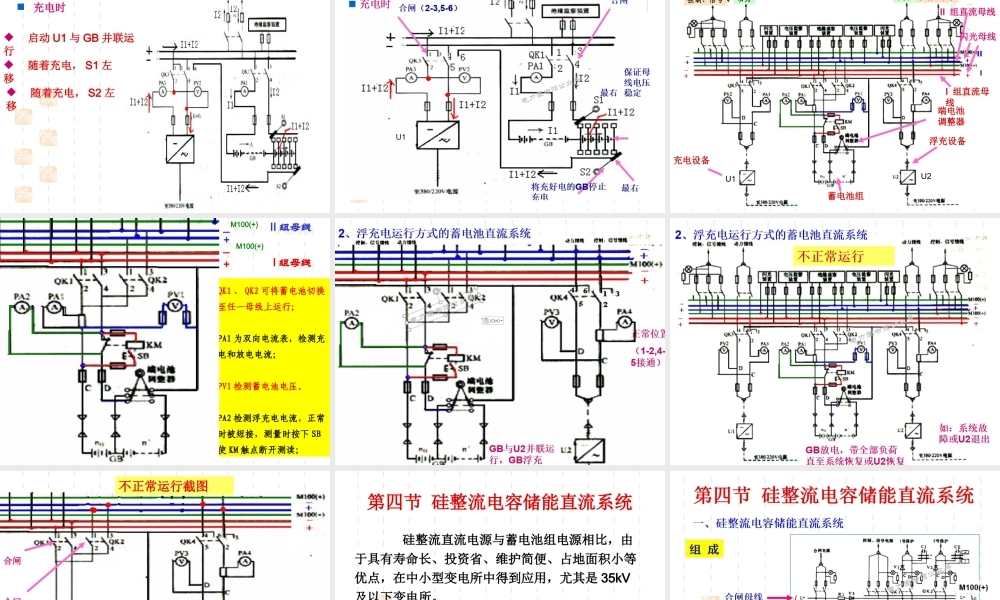

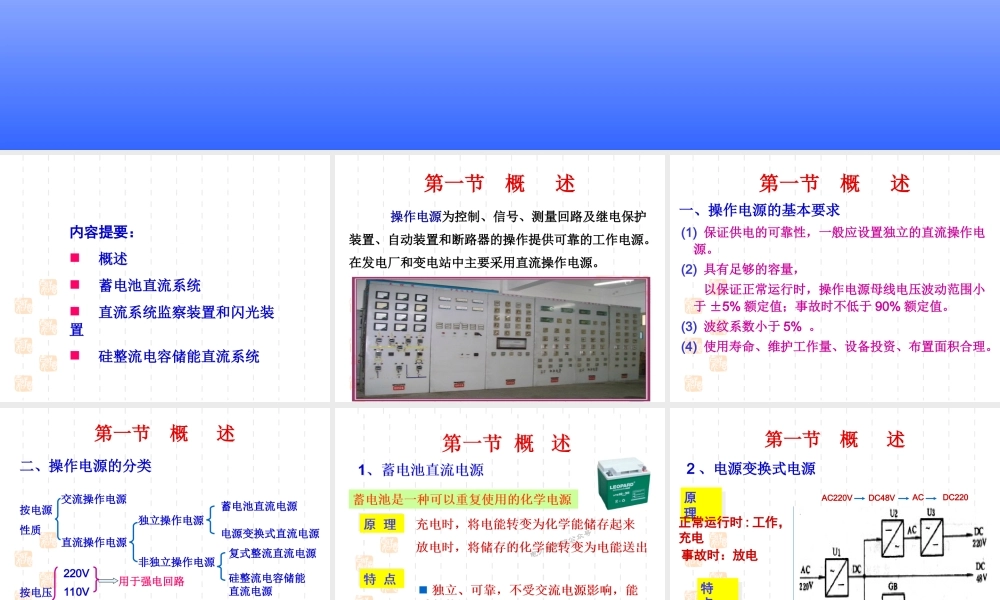

操作电源内容提要：概述蓄电池直流系统直流系统监察装置和闪光装置硅整流电容储能直流系统第一节概述操作电源为控制、信号、测量回路及继电保护装置、自动装置和断路器的操作提供可靠的工作电源。在发电厂和变电站中主要采用直流操作电源。第一节概述一、操作电源的基本要求(1)保证供电的可靠性，一般应设置独立的直流操作电源。(2)具有足够的容量，以保证正常运行时，操作电源母线电压波动范围小于±5%额定值；事故时不低于90%额定值。(3)波纹系数小于5%。(4)使用寿命、维护工作量、设备投资、布置面积合理。第一节概述二、操作电源的分类按电源性质交流操作电源直流操作电源独立操作电源非独立操作电源蓄电池直流电源电源变换式直流电源复式整流直流电源硅整流电容储能直流电源按电压等级110V220V48V24V用于强电回路用于弱电回路第一节概述2、电源变换式电源原理原理正常运行时:工作，充电事故时：放电AC220VDC48VACDC220特点特点具有220V和48V两个电源电压，相对独立。第一节概述3、复式整流直流电源原理原理正常运行时由厂（站）用变压器T和电流互感器TA供电由厂用变压器T供电事故时由电流互感器TA供电特点特点容量大，用于复杂二次系统。不独立。第一节概述4、硅整流电容储能直流电源原理原理正常运行时厂用电源经整流后操作电源向电容器充电事故时电容器放电，向重要负载供电。特点特点容量小，事故时只能短时向重要负载供电。不独立，第二节蓄电池直流系统蓄电池按电解液酸性蓄电池碱性蓄电池如：铅酸蓄电池如：镉镍蓄电池（端电压较高，冲击电流大）（端电压较高，冲击电流大）（无腐蚀气体，占地面积小）（无腐蚀气体，占地面积小）第二节蓄电池直流系统蓄电池直流系统按运行方式充电—放电运行浮充电运行将已充好电的蓄电池接带全部直流负荷，正常运行处于放电状态，当蓄电池放电到一定程度时，应及时充电。将已充好电的蓄电池与浮充电整流器并联，由浮充电整流器不断为其充电，使蓄电池经常处于充满电状态。一、铅酸蓄电池直流系统组成组成硅整流设备电流表电压表双投开关基本电池电流表端电池端电池调整器1、充-放电运行方式的蓄电池直流系统工作原理工作原理直流母线交流电源放电时最左断开合接入母线给负荷供电随着放电进行，S1右移增加蓄电池数目保证母线电压稳定放电电压为75%~80%Ue时，开始充电。工作原理工作原理充电时启动U1与GB并联运行随着充电，S1左移随着充电，S2左移2、浮充电...
