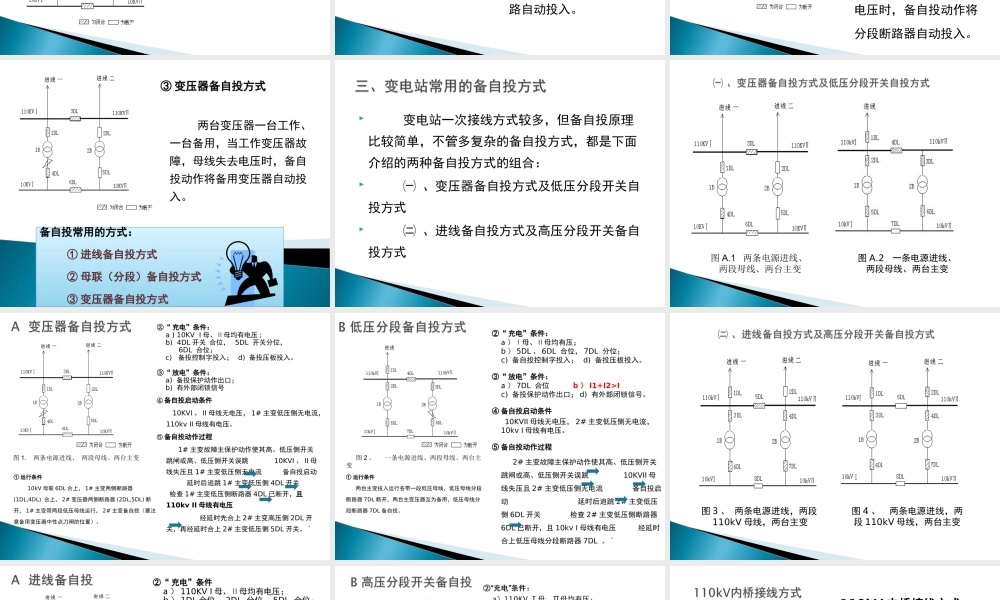

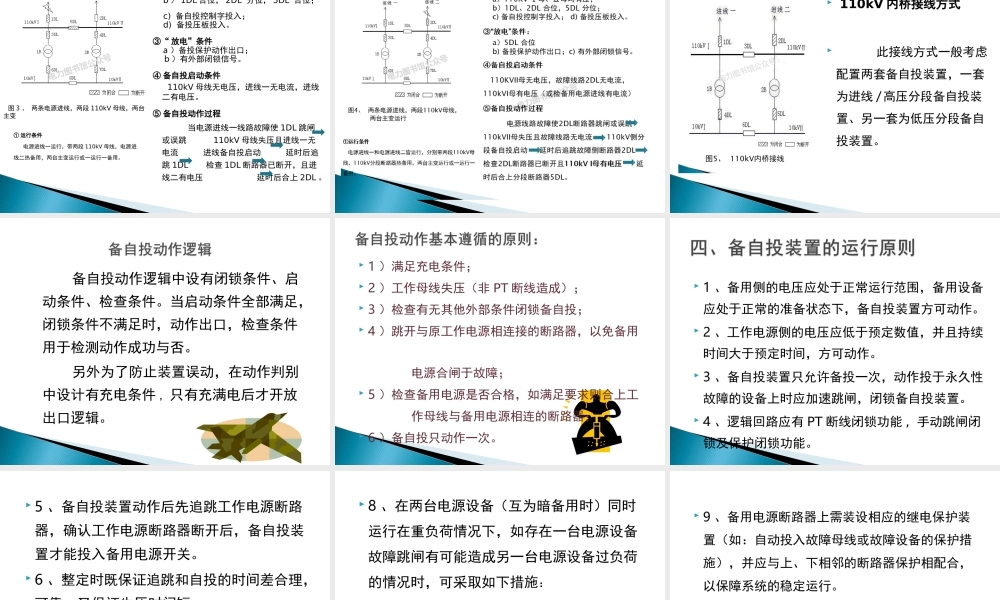

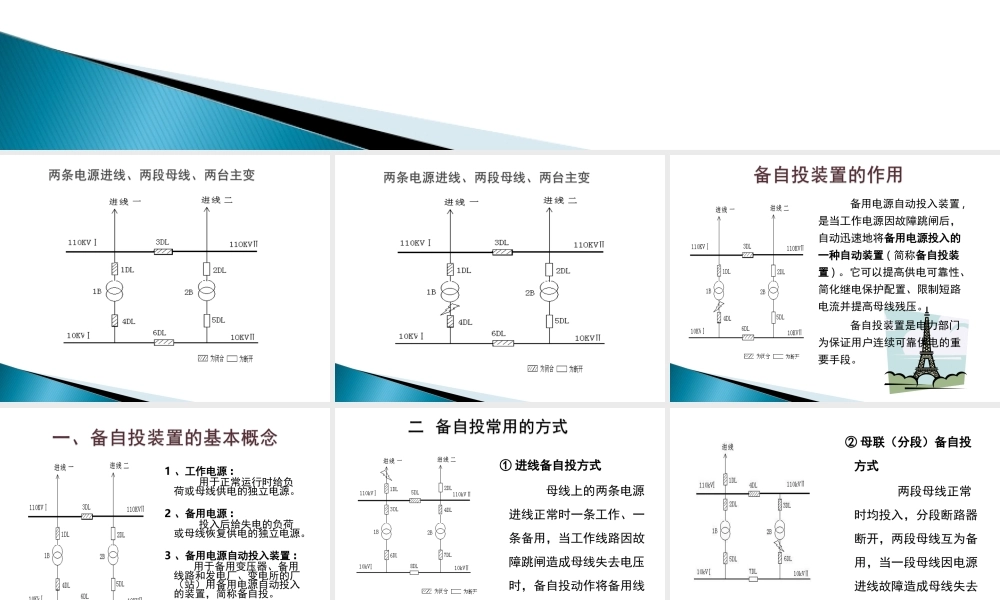

备自投装置的基本原理及应用备用电源自动投入装置,是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置(简称备自投装置)。它可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。备自投装置是电力部门为保证用户连续可靠供电的重要手段。1、工作电源:用于正常运行时给负荷或母线供电的独立电源。2、备用电源:投入后给失电的负荷或母线恢复供电的独立电源。3、备用电源自动投入装置:用于备用变压器、备用线路和发电厂、变电所的厂（站）用备用电源自动投入的装置，简称备自投。①进线备自投方式母线上的两条电源进线正常时一条工作、一条备用，当工作线路因故障跳闸造成母线失去电压时，备自投动作将备用线路自动投入。②母联（分段）备自投方式两段母线正常时均投入，分段断路器断开，两段母线互为备用，当一段母线因电源进线故障造成母线失去电压时，备自投动作将分段断路器自动投入。③变压器备自投方式两台变压器一台工作、一台备用，当工作变压器故障，母线失去电压时，备自投动作将备用变压器自动投入。备自投常用的方式：①进线备自投方式②母联（分段）备自投方式③变压器备自投方式备自投常用的方式：①进线备自投方式②母联（分段）备自投方式③变压器备自投方式变电站一次接线方式较多，但备自投原理比较简单，不管多复杂的备自投方式，都是下面介绍的两种备自投方式的组合：㈠、变压器备自投方式及低压分段开关自投方式㈡、进线备自投方式及高压分段开关备自投方式图A.1两条电源进线、两段母线、两台主变图A.2一条电源进线、两段母线、两台主变②“充电”条件：a)10KVⅠ母、Ⅱ母均有电压;b)4DL开关合位，5DL开关分位，6DL合位；c)备投控制字投入；d)备投压板投入。③“放电”条件：a)备投保护动作出口；b)有外部闭锁信号④备自投启动条件10KVI、II母线无电压，1#主变低压侧无电流，110kvII母线有电压。⑤备自投动作过程1#主变故障主保护动作使其高、低压侧开关跳闸或高、低压侧开关误跳10KVI、II母线失压且1#主变低压侧无电流备自投启动延时后追跳1#主变低压侧4DL开关检查1#主变低压侧断路器4DL已断开，且110kvII母线有电压经延时先合上2#主变高压侧2DL开关，再经延时合上2#主变低压侧5DL开关。`图1.两条电源进线、两段母线、两台主变①运行条件10kV母联6DL合上，1#主变两侧断路器(1DL,4DL)合上，2#变压器两侧断路器(2DL,5DL)断开，1#主变带两段低压母线运行，2#主变备自投（要注意备用变压器中性...
