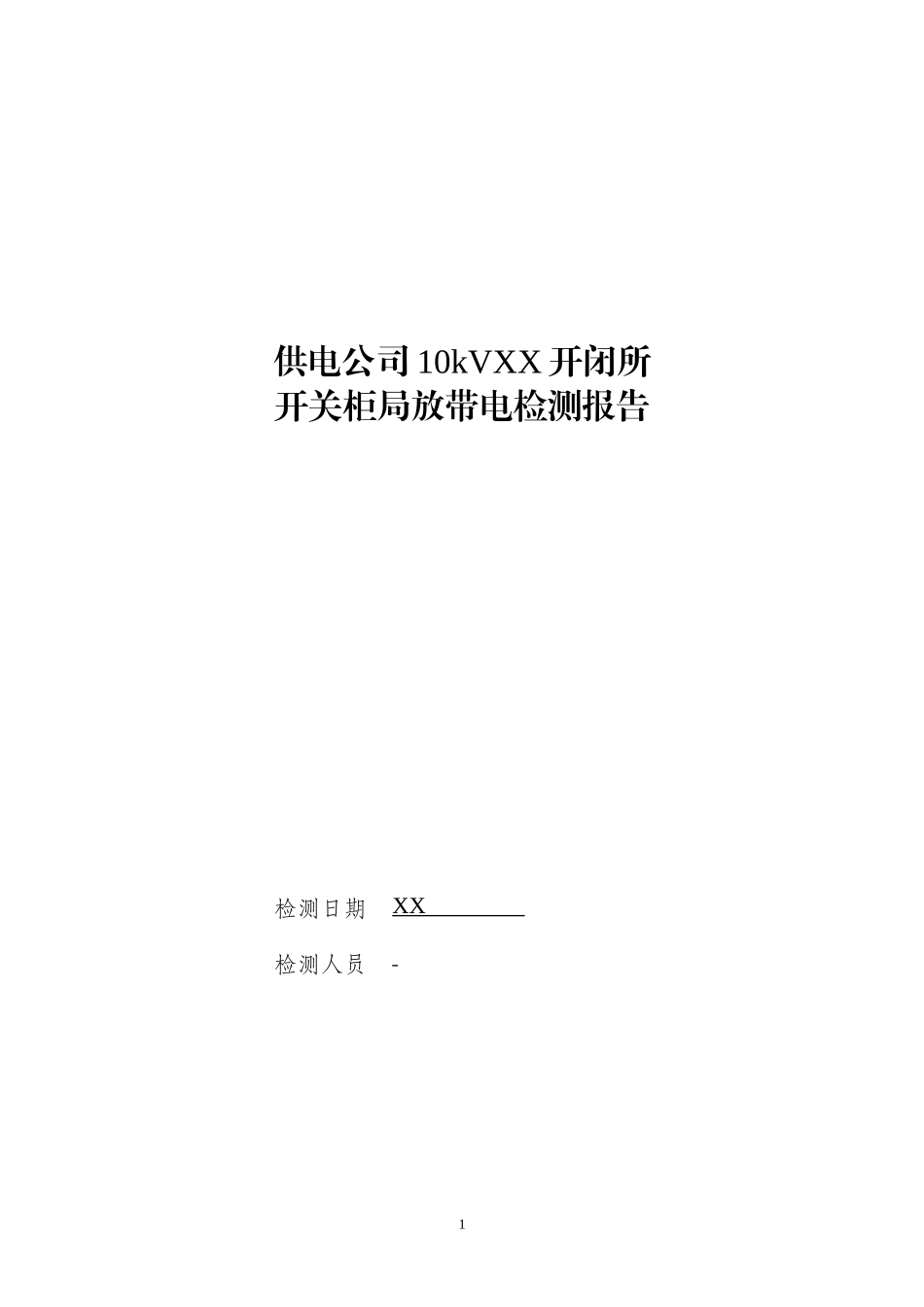

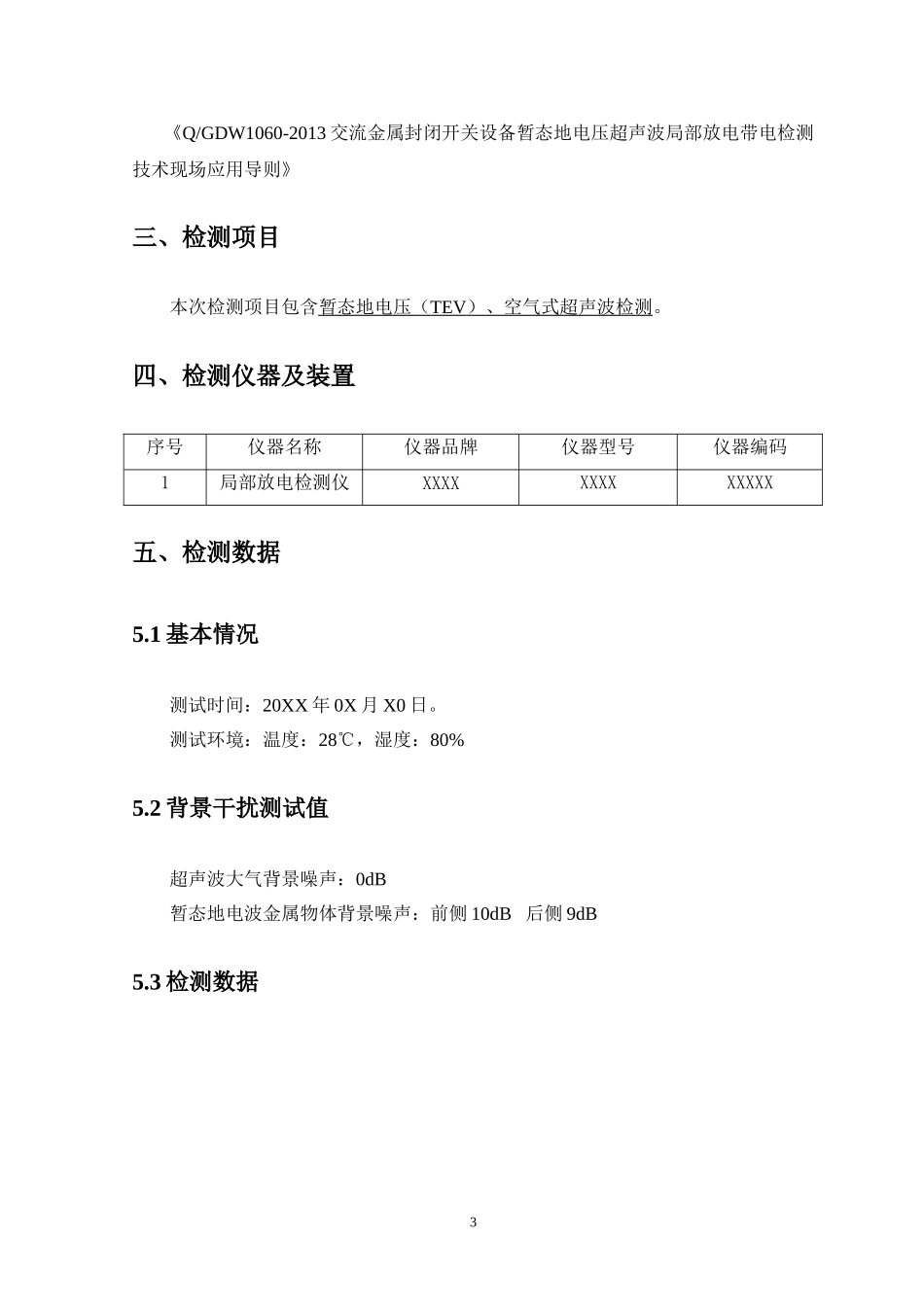

供电公司10kVXX开闭所开关柜局放带电检测报告1检测日期XX检测人员一、检测时间及检测对象范围1.1检测时间2xxx年0x月x0日1.2检测对象范围序号设备厂家设备型号投运时间备注1xxxKYN28A-12(Z)2xxxx年06月开关站现场照片1.3异常概况序号开关柜名称测试结果建议110kVXXX线318断路器前侧右中方存在超声波异常信号，幅值约为27dB，暂态地电压测试正常。存在轻微放电，建议加强关注，观察检测幅值的变化趋势。二、检测依据2《Q/GDW1060-2013交流金属封闭开关设备暂态地电压超声波局部放电带电检测技术现场应用导则》三、检测项目本次检测项目包含暂态地电压（TEV）、空气式超声波检测。四、检测仪器及装置序号仪器名称仪器品牌仪器型号仪器编码1局部放电检测仪XXXXXXXXXXXXX五、检测数据5.1基本情况测试时间：20XX年0X月X0日。测试环境：温度：28℃，湿度：80%5.2背景干扰测试值超声波大气背景噪声：0dB暂态地电波金属物体背景噪声：前侧10dB后侧9dB5.3检测数据34序号开关柜名称暂态地电压检测数据超声波dBuV前中dBmV前下dBmV后上dBmV后中dBmV后下dBmV侧上dBmV侧中dBmV侧下dBmV1#1所用变88798888102XX线开关柜97888988103XX线开关柜79879899274II母TV柜8878887895清市线开关柜88889988116I母TV柜8888787810六、综合分析6.1TEV检测数据分析根据开关柜的布置情况，将所有检测的开关柜TEV检测数据进行横向比较后，得到的数据曲线图如下：TEV横向分析图从数据曲线图可以看出，该开关站内所有开关柜的TEV幅值均小于20dB，TEV检测正常。6.2超声波检测数据分析10kVXX开闭所XX线开关柜中间偏下位置存在超声波异常信号，幅值约为27dB。5XX线开关柜检测位置及检测图谱从检测图谱分析，超声波信号在0~360°相位有两簇明显的信号团，且相隔180°，具有局部放电特征，XX线开关柜存在轻微放电，建议加强关注，观察检测幅值的变化趋势。开关站内其他开关柜无超声波异常信号。6.3特高频检测数据验证利用特高频法对10kVXX开闭所XX线开关柜前侧右中位置进行验证，特高频检测图谱如下：从检测图谱分析，特高频信号在0～360°相位分布均匀，无明显信号团，没有局部放电特征，特高频信号幅值约为-55dBm。七、结论及建议6根据《Q/GDW1060-2013交流金属封闭开关设备暂态地电压超声波局部放电带电检测技术现场应用导则》进行检测分析：1、10kVXX开闭所XX线开关柜右侧中下方位置存在超声波异常信号，幅值约为27dB，暂态地电压测试正常。使用特高频检测技术验证不存在特高频局放信号，...
