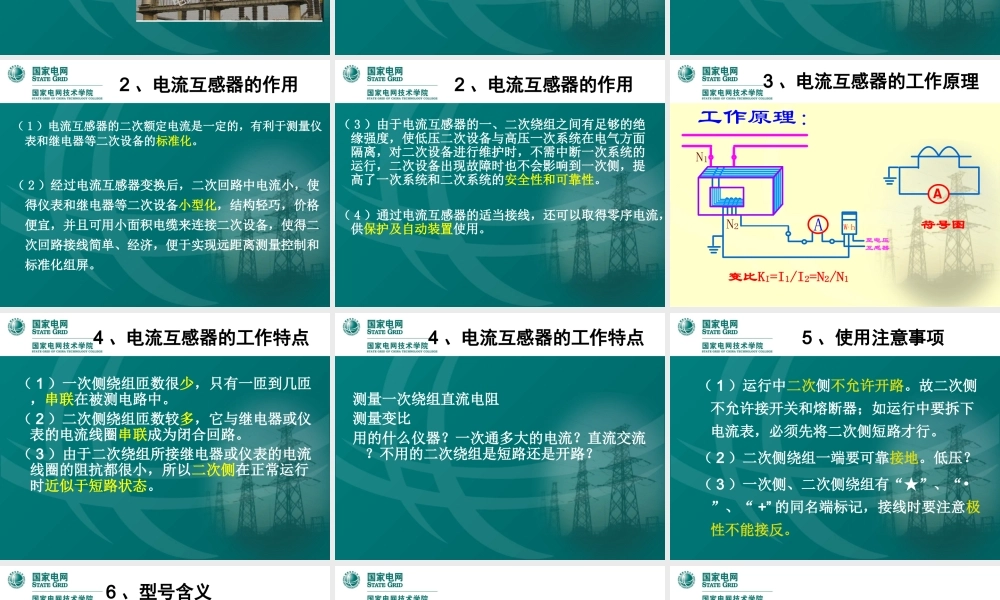

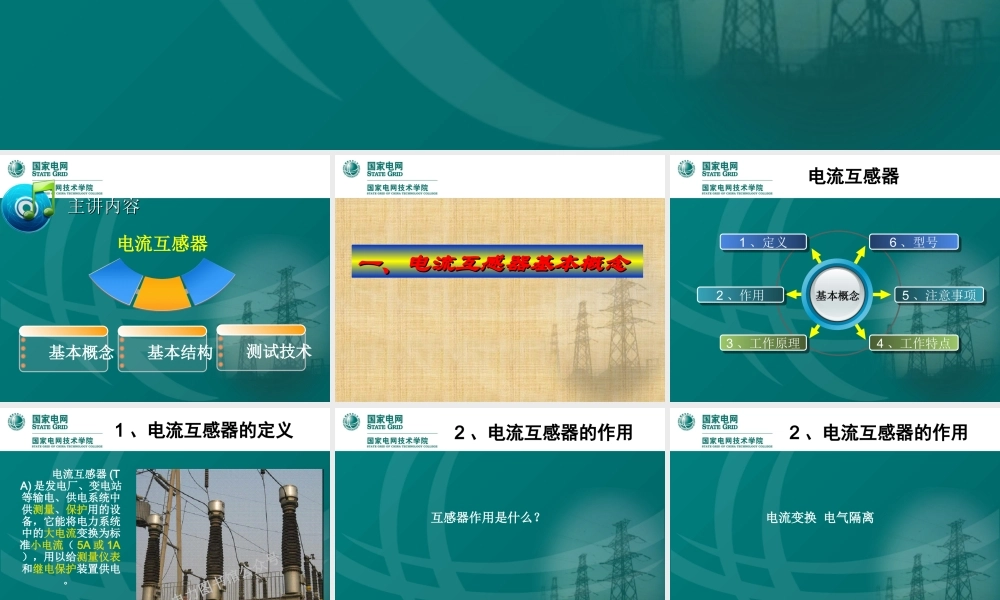

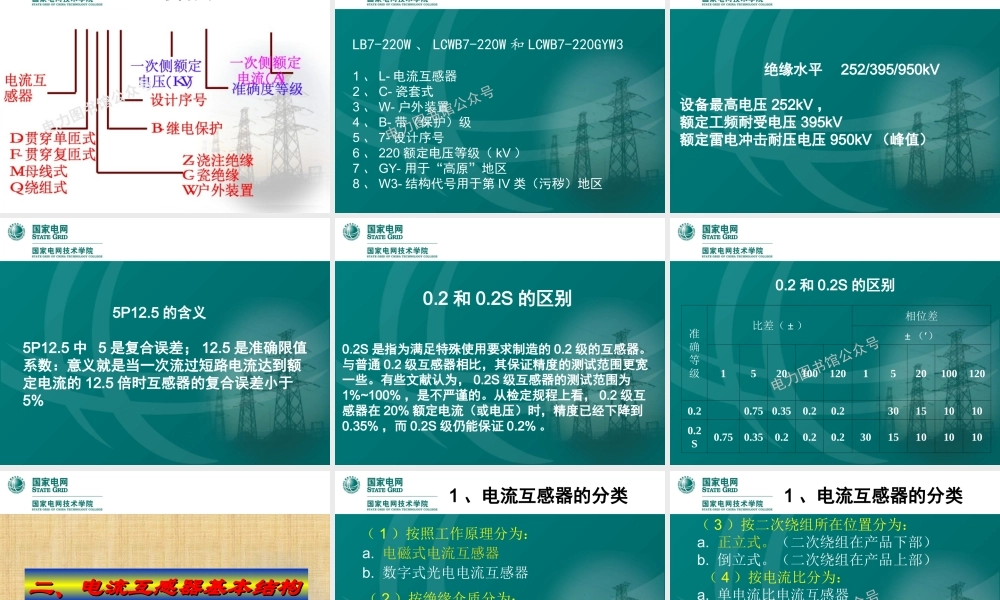

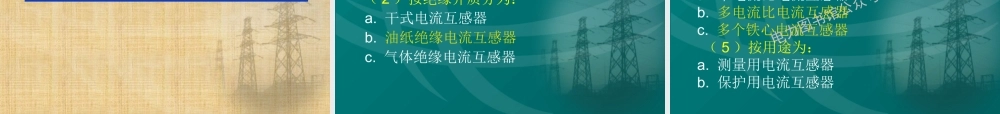

电网检修培训部电流互感器试验电流互感器基本概念基本结构测试技术主讲内容主讲内容一、电流互感器基本概念一、电流互感器基本概念电流互感器基本概念2、作用2、作用1、定义1、定义3、工作原理3、工作原理5、注意事项5、注意事项6、型号6、型号4、工作特点4、工作特点1、电流互感器的定义电流互感器(TA)是发电厂、变电站等输电、供电系统中供测量、保护用的设备，它能将电力系统中的大电流变换为标准小电流（5A或1A），用以给测量仪表和继电保护装置供电。电力图书馆公众号2、电流互感器的作用互感器作用是什么？2、电流互感器的作用电流变换电气隔离2、电流互感器的作用（1）电流互感器的二次额定电流是一定的，有利于测量仪表和继电器等二次设备的标准化。（2）经过电流互感器变换后，二次回路中电流小，使得仪表和继电器等二次设备小型化，结构轻巧，价格便宜，并且可用小面积电缆来连接二次设备，使得二次回路接线简单、经济，便于实现远距离测量控制和标准化组屏。2、电流互感器的作用（3）由于电流互感器的一、二次绕组之间有足够的绝缘强度，使低压二次设备与高压一次系统在电气方面隔离，对二次设备进行维护时，不需中断一次系统的运行，二次设备出现故障时也不会影响到一次侧，提高了一次系统和二次系统的安全性和可靠性。（4）通过电流互感器的适当接线，还可以取得零序电流，供保护及自动装置使用。3、电流互感器的工作原理工作原理：AW.h至电压互感器符号图变比KI=I1/I2=N2/N1N1N2A4、电流互感器的工作特点（1）一次侧绕组匝数很少，只有一匝到几匝，串联在被测电路中。（2）二次侧绕组匝数较多，它与继电器或仪表的电流线圈串联成为闭合回路。（3）由于二次绕组所接继电器或仪表的电流线圈的阻抗都很小，所以二次侧在正常运行时近似于短路状态。4、电流互感器的工作特点测量一次绕组直流电阻测量变比用的什么仪器？一次通多大的电流？直流交流？不用的二次绕组是短路还是开路？5、使用注意事项（1）运行中二次侧不允许开路。故二次侧不允许接开关和熔断器；如运行中要拆下电流表，必须先将二次侧短路才行。（2）二次侧绕组一端要可靠接地。低压？（3）一次侧、二次侧绕组有“★”、“•”、“+”的同名端标记，接线时要注意极性不能接反。6、型号含义电力图书馆公众号LB7-220W、LCWB7-220W和LCWB7-220GYW31、L-电流互感器2、C-瓷套式3、W-户外装置4、B-带（保护）级5、7-设计序号6、220额定电压等级（kV）7、GY-用于“高原”地区8、W3...
