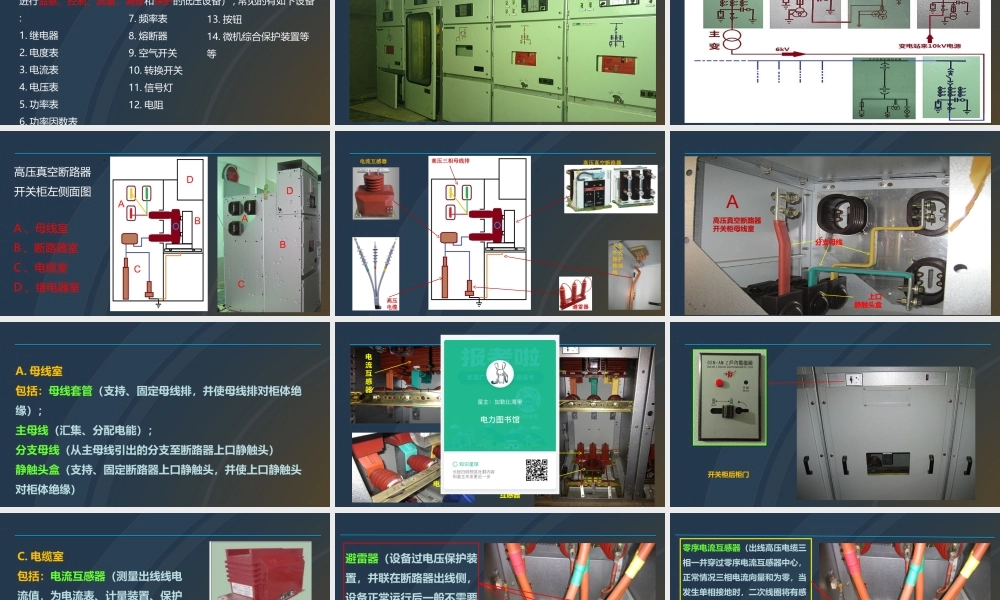

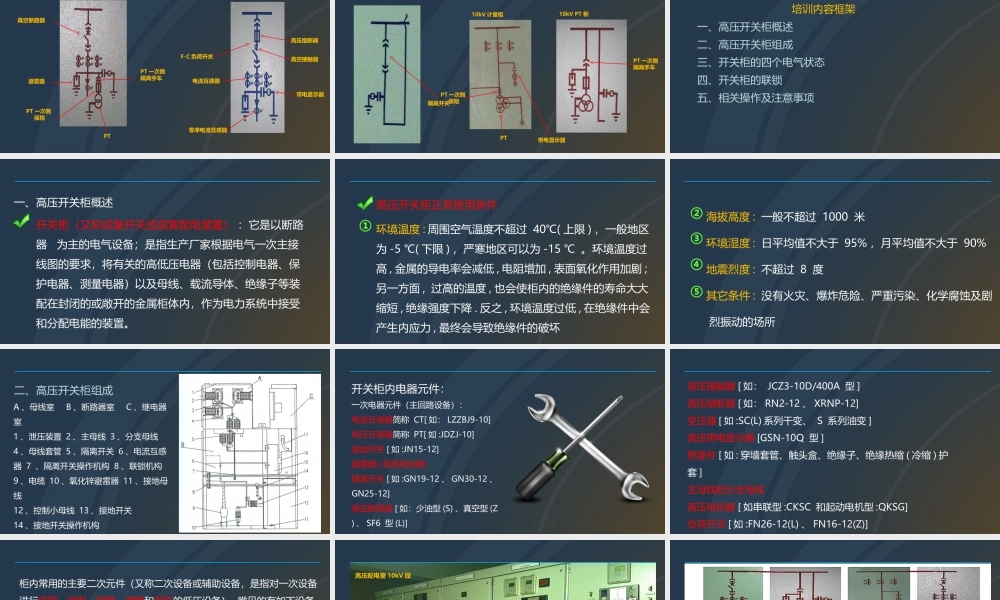

技术讲课授课题目：高压开关柜基本知识介绍真空断路器避雷器PTPT一次侧保险PT一次侧隔离手车F-C负荷开关高压熔断器带电显示器零序电流互感器真空接触器电流互感器隔离开关10kV计量柜带电显示器PTPT一次侧保险10kVPT柜PT一次侧隔离手车培训内容框架一、高压开关柜概述二、高压开关柜组成三、开关柜的四个电气状态四、开关柜的联锁五、相关操作及注意事项开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。一、高压开关柜概述高压开关柜正常使用条件环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面,过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏①海拔高度:一般不超过1000米环境湿度:日平均值不大于95%，月平均值不大于90%地震烈度:不超过8度其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所⑤②③④二、高压开关柜组成A、母线室B、断路器室C、继电器室1、泄压装置2、主母线3、分支母线4、母线套管5、隔离开关6、电流互感器7、隔离开关操作机构8、联锁机构9、电缆10、氧化锌避雷器11、接地母线12、控制小母线13、接地开关14、接地开关操作机构开关柜内电器元件：一次电器元件（主回路设备）：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器）隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号...
