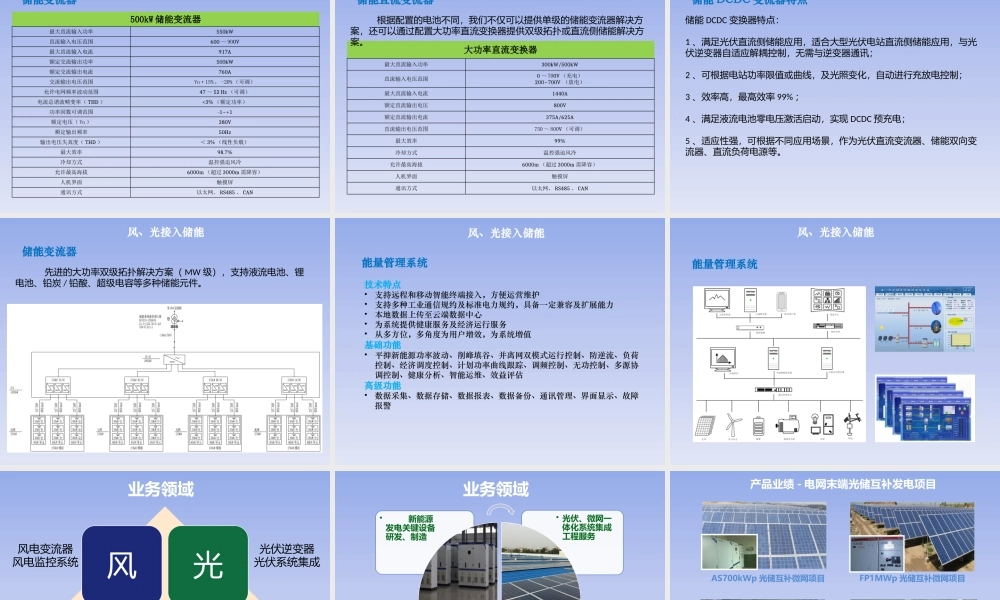

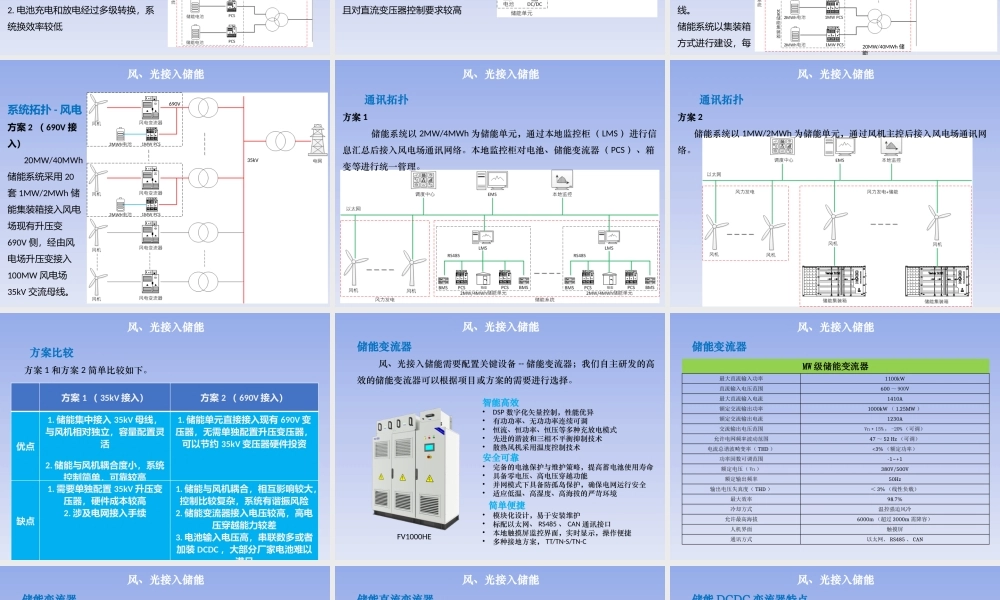

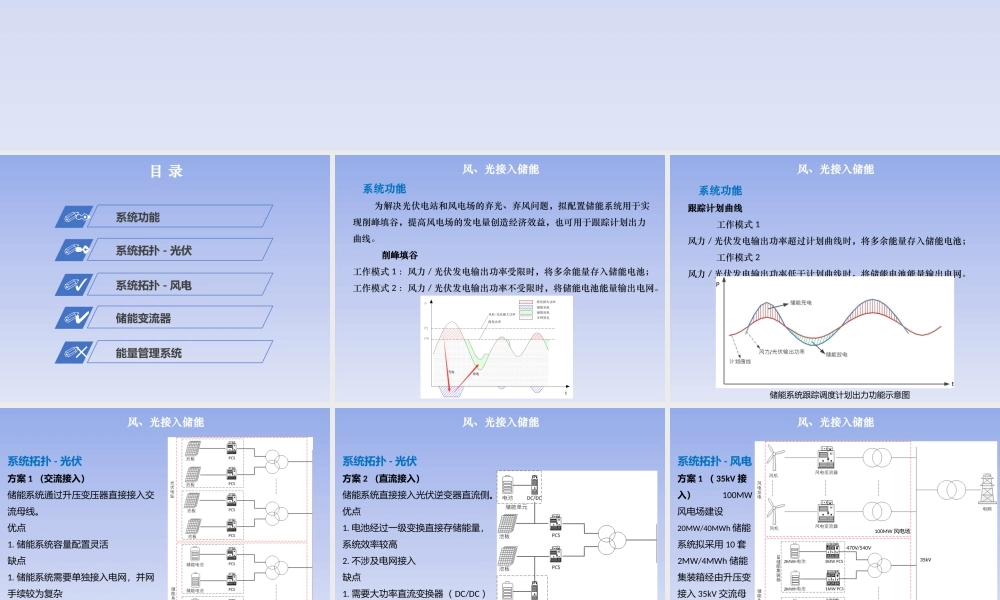

风、光接入储能技术目录0102系统功能系统拓扑-光伏03系统拓扑-风电04储能变流器05能量管理系统风、光接入储能系统功能为解决光伏电站和风电场的弃光、弃风问题，拟配置储能系统用于实现削峰填谷，提高风电场的发电量创造经济效益，也可用于跟踪计划出力曲线。削峰填谷工作模式1：风力/光伏发电输出功率受限时，将多余能量存入储能电池；工作模式2：风力/光伏发电输出功率不受限时，将储能电池能量输出电网。风、光接入储能系统功能跟踪计划曲线工作模式1风力/光伏发电输出功率超过计划曲线时，将多余能量存入储能电池；工作模式2风力/光伏发电输出功率低于计划曲线时，将储能电池能量输出电网。储能系统跟踪调度计划出力功能示意图风、光接入储能系统拓扑-光伏方案1（交流接入）储能系统通过升压变压器直接接入交流母线。优点1.储能系统容量配置灵活缺点1.储能系统需要单独接入电网，并网手续较为复杂2.电池充电和放电经过多级转换，系统换效率较低风、光接入储能系统拓扑-光伏方案2（直流接入）储能系统直接接入光伏逆变器直流侧。优点1.电池经过一级变换直接存储能量，系统效率较高2.不涉及电网接入缺点1.需要大功率直流变换器（DC/DC）且对直流变压器控制要求较高风、光接入储能系统拓扑-风电方案1（35kV接入）100MW风电场建设20MW/40MWh储能系统拟采用10套2MW/4MWh储能集装箱经由升压变接入35kV交流母线。储能系统以集装箱方式进行建设，每100MW风电场20MW/40MWh储能470V/540V35kV风、光接入储能系统拓扑-风电方案2（690V接入）20MW/40MWh储能系统采用20套1MW/2MWh储能集装箱接入风电场现有升压变690V侧，经由风电场升压变接入100MW风电场35kV交流母线。690V35kV风、光接入储能通讯拓扑方案1储能系统以2MW/4MWh为储能单元，通过本地监控柜（LMS）进行信息汇总后接入风电场通讯网络。本地监控柜对电池、储能变流器（PCS）、箱变等进行统一管理。风、光接入储能通讯拓扑方案2储能系统以1MW/2MWh为储能单元，通过风机主控后接入风电场通讯网络。风、光接入储能方案比较方案1和方案2简单比较如下。方案1（35kV接入）方案2（690V接入）优点1.储能集中接入35kV母线，与风机相对独立，容量配置灵活2.储能与风机耦合度小，系统控制简单，可靠较高1.储能单元直接接入现有690V变压器，无需单独配置升压变压器，可以节约35kV变压器硬件投资缺点1.需要单独配置35kV升压变压器，硬件成本较高2.涉及电网接入手续1.储能与风机耦合，相互影响较大，控制比较复杂...
