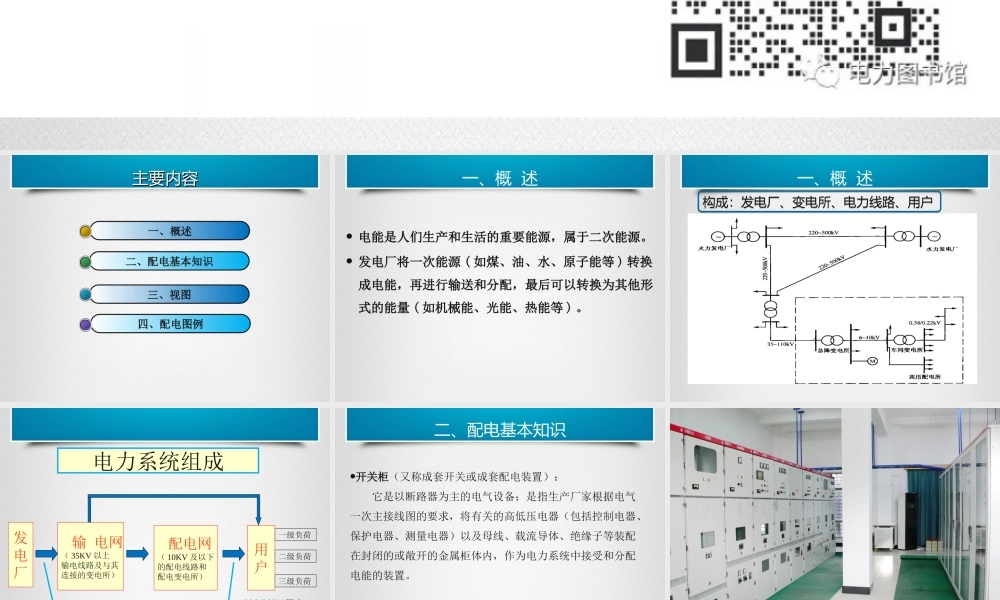

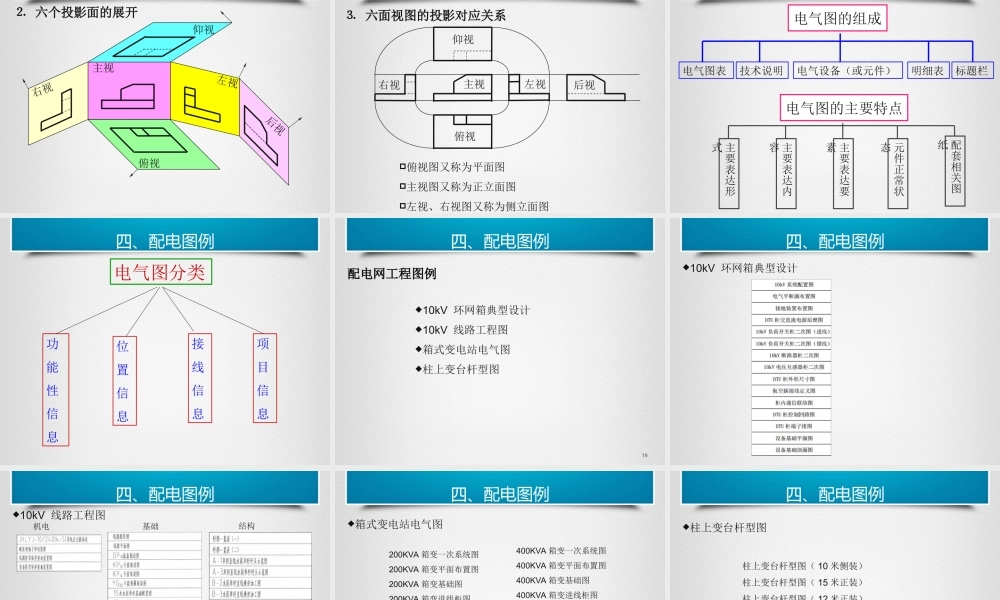

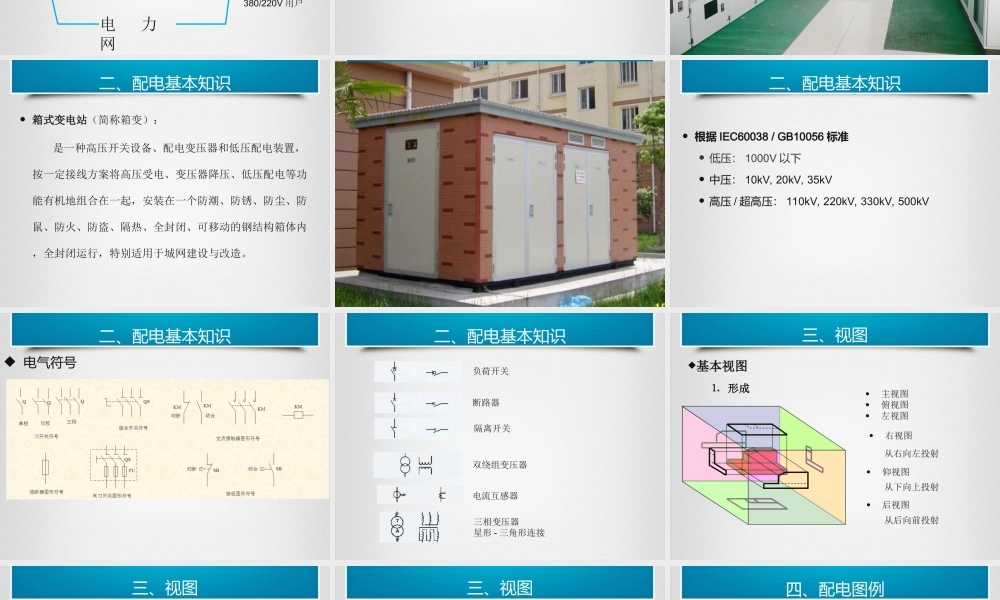

配电网工程图基本知识配电网工程图基本知识主要内容主要内容一、概述二、配电基本知识三、视图四、配电图例一、概述电能是人们生产和生活的重要能源，属于二次能源。发电厂将一次能源(如煤、油、水、原子能等)转换成电能，再进行输送和分配，最后可以转换为其他形式的能量(如机械能、光能、热能等)。一、概述构成：发电厂、变电所、电力线路、用户构成：发电厂、变电所、电力线路、用户电力系统组成发电厂输电网（35KV以上输电线路及与其连接的变电所）配电网（10KV及以下的配电线路和配电变电所）电力网用户一级负荷二级负荷三级负荷380/220V用户二、配电基本知识开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。www.zptc.cn箱式变电站（简称箱变）：是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，全封闭运行，特别适用于城网建设与改造。二、配电基本知识根据IEC60038/GB10056标准低压：1000V以下中压：10kV,20kV,35kV高压/超高压：110kV,220kV,330kV,500kV二、配电基本知识电气符号二、配电基本知识二、配电基本知识三相变压器星形-三角形连接电流互感器双绕组变压器负荷开关断路器隔离开关基本视图右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射三、视图⒉六个投影面的展开主视俯视左视右视后视仰视三、视图⒊六面视图的投影对应关系主视俯视仰视左视右视后视俯视图又称为平面图主视图又称为正立面图左视、右视图又称为侧立面图三、视图电气图的组成电气图表技术说明电气设备（或元件）明细表标题栏电气图的主要特点主要表达形式主要表达内容主要表达要素元件正常状态配套相关图纸四、配电图例电气图分类功能性信息位置信息接线信息项目信息四、配电图例19配电网工程图例10kV环网箱典型设计10kV线路工程图箱式变电站电气图柱上变台杆型图四、配电图例10kV环网箱典型设计四、配电图例10kV线路工程图机电基础结构四、配电图例箱式变电站电气图200KVA箱变一次系统...
