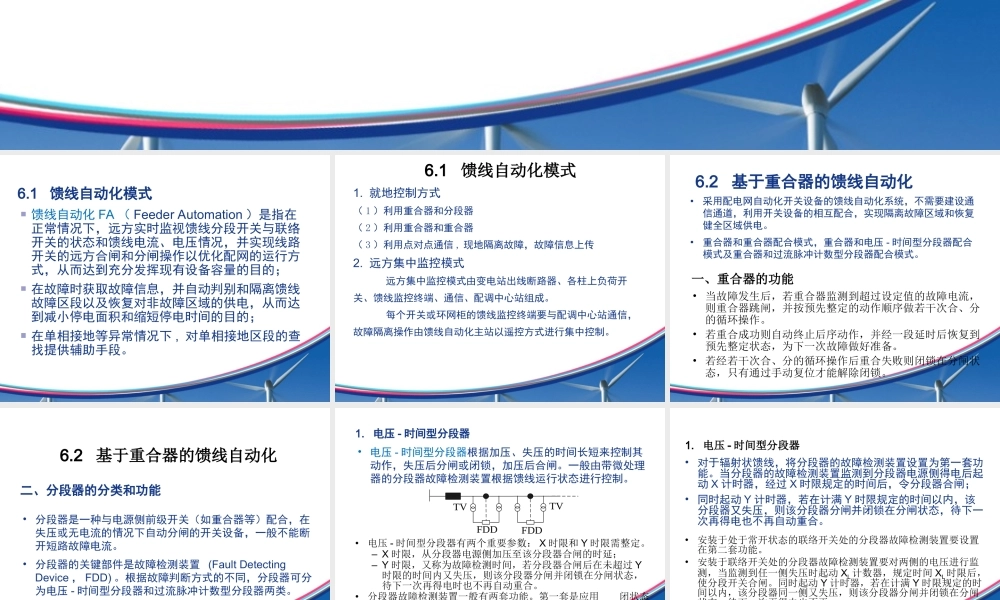

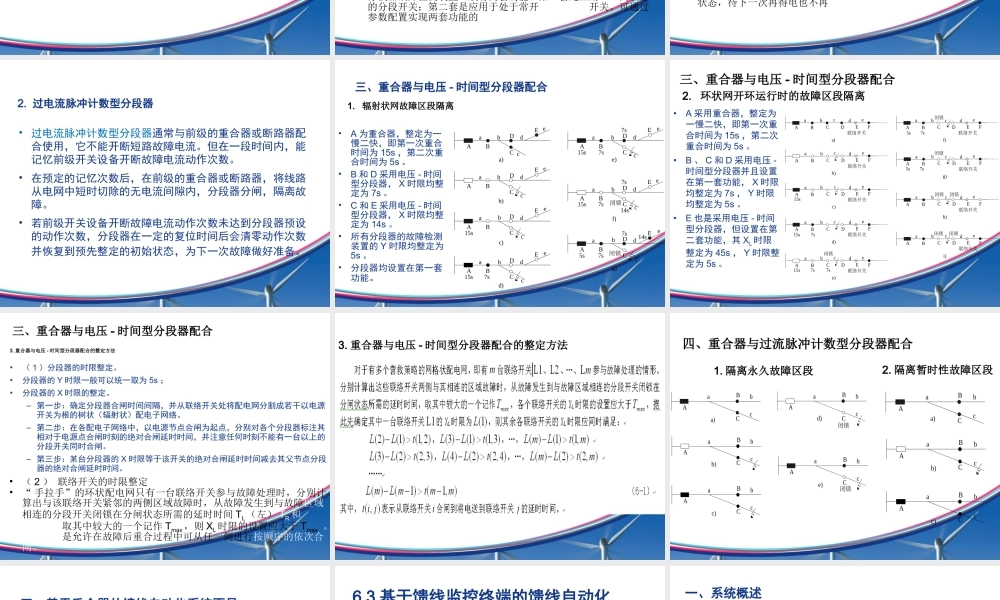

第6章配电网馈线自动化6.1馈线自动化模式馈线自动化FA（FeederAutomation）是指在正常情况下，远方实时监视馈线分段开关与联络开关的状态和馈线电流、电压情况，并实现线路开关的远方合闸和分闸操作以优化配网的运行方式，从而达到充分发挥现有设备容量的目的；在故障时获取故障信息，并自动判别和隔离馈线故障区段以及恢复对非故障区域的供电，从而达到减小停电面积和缩短停电时间的目的；在单相接地等异常情况下,对单相接地区段的查找提供辅助手段。1.就地控制方式（1）利用重合器和分段器（2）利用重合器和重合器（3）利用点对点通信,现地隔离故障，故障信息上传2.远方集中监控模式远方集中监控模式由变电站出线断路器、各柱上负荷开关、馈线监控终端、通信、配调中心站组成。每个开关或环网柜的馈线监控终端要与配调中心站通信，故障隔离操作由馈线自动化主站以遥控方式进行集中控制。6.1馈线自动化模式6.2基于重合器的馈线自动化•采用配电网自动化开关设备的馈线自动化系统，不需要建设通信通道，利用开关设备的相互配合，实现隔离故障区域和恢复健全区域供电。•重合器和重合器配合模式，重合器和电压-时间型分段器配合模式及重合器和过流脉冲计数型分段器配合模式。一、重合器的功能•当故障发生后，若重合器监测到超过设定值的故障电流，则重合器跳闸，并按预先整定的动作顺序做若干次合、分的循环操作。•若重合成功则自动终止后序动作，并经一段延时后恢复到预先整定状态，为下一次故障做好准备。•若经若干次合、分的循环操作后重合失败则闭锁在分闸状态，只有通过手动复位才能解除闭锁。二、分段器的分类和功能•分段器是一种与电源侧前级开关（如重合器等）配合，在失压或无电流的情况下自动分闸的开关设备，一般不能断开短路故障电流。•分段器的关键部件是故障检测装置(FaultDetectingDevice，FDD)。根据故障判断方式的不同，分段器可分为电压-时间型分段器和过流脉冲计数型分段器两类。6.2基于重合器的馈线自动化1.电压-时间型分段器•电压-时间型分段器根据加压、失压的时间长短来控制其动作，失压后分闸或闭锁，加压后合闸。一般由带微处理器的分段器故障检测装置根据馈线运行状态进行控制。TVTVFDDFDD•电压-时间型分段器有两个重要参数：X时限和Y时限需整定。–X时限，从分段器电源侧加压至该分段器合闸的时延；–Y时限，又称为故障检测时间，若分段器合闸后在未超过Y时限的时间内又失压，则该分段器分闸并闭锁在分闸状态，待...
