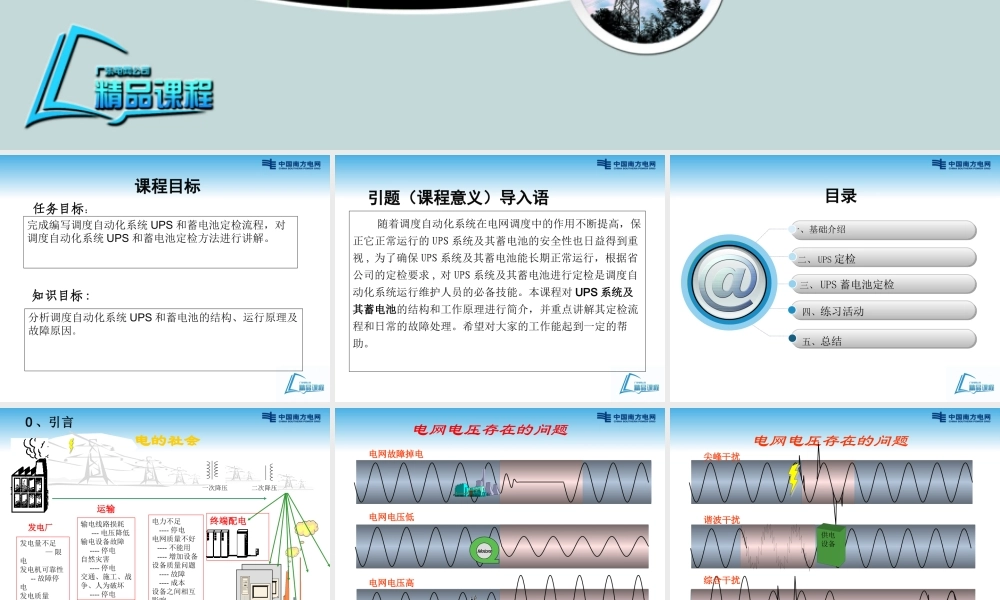

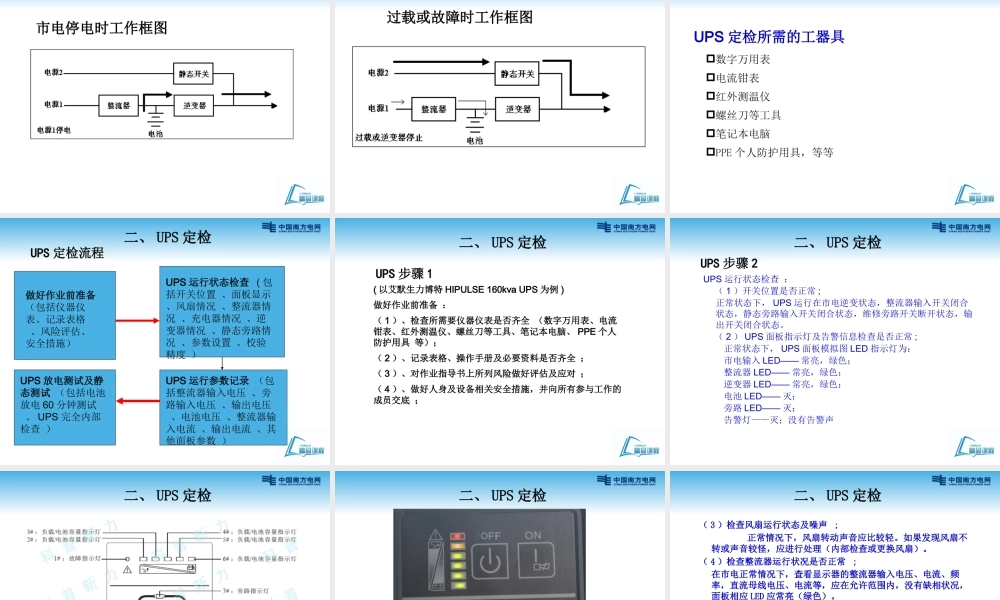

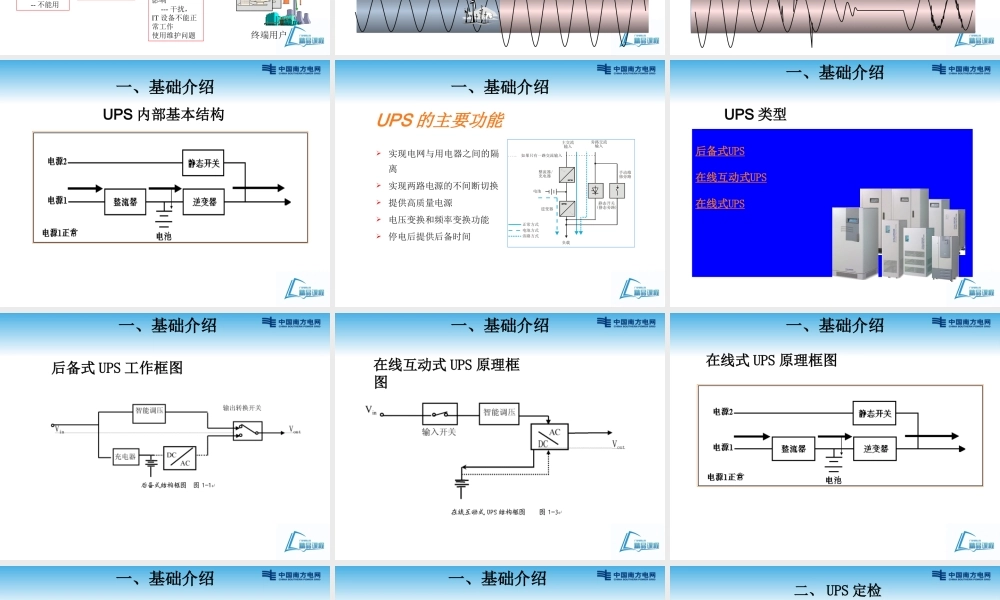

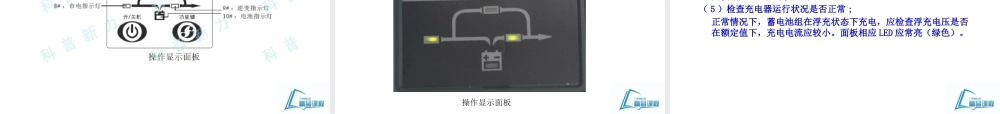

调度自动化系统UPS和蓄电池定检课程目标完成编写调度自动化系统UPS和蓄电池定检流程,对调度自动化系统UPS和蓄电池定检方法进行讲解。任务目标:分析调度自动化系统UPS和蓄电池的结构、运行原理及故障原因。知识目标:2引题(课程意义)导入语随着调度自动化系统在电网调度中的作用不断提高,保正它正常运行的UPS系统及其蓄电池的安全性也日益得到重视,为了确保UPS系统及其蓄电池能长期正常运行,根据省公司的定检要求,对UPS系统及其蓄电池进行定检是调度自动化系统运行维护人员的必备技能。本课程对UPS系统及其蓄电池的结构和工作原理进行简介,并重点讲解其定检流程和日常的故障处理。希望对大家的工作能起到一定的帮助。3一、基础介绍二、UPS定检三、UPS蓄电池定检四、练习活动目录五、总结4发电厂发电量不足—限电发电机可靠性--故障停电发电质量--不能用运输输电线路损耗---电压降低输电设备故障----停电自然灾害----停电交通、施工、战争、人为破坏----停电电的社会一次降压二次降压终端用户电力不足----停电电网质量不好----不能用----增加设备设备质量问题----故障----成本设备之间相互影响---干扰,IT设备不能正常工作使用维护问题终端配电0、引言电网电压存在的问题电网电压低电网电压高电网故障掉电Motors电网电压存在的问题尖峰干扰综合干扰谐波干扰供电设备一、基础介绍UPS内部基本结构UPS的主要功能实现电网与用电器之间的隔离实现两路电源的不间断切换提供高质量电源电压变换和频率变换功能停电后提供后备时间如果只有一路交流输入手动维修旁路正常方式电池方式旁路方式整流器充电器/电池负载主交流输入旁路交流输入逆变器静态开关静态旁路()一、基础介绍UPS类型后备式UPS在线互动式UPS在线式UPS10一、基础介绍后备式UPS工作框图一、基础介绍12在线互动式UPS原理框图一、基础介绍在线式UPS原理框图一、基础介绍市电停电时工作框图一、基础介绍过载或故障时工作框图一、基础介绍二、UPS定检UPS定检所需的工器具数字万用表电流钳表红外测温仪螺丝刀等工具笔记本电脑PPE个人防护用具,等等16UPS定检流程做好作业前准备(包括仪器仪表、记录表格、风险评估、安全措施)UPS运行状态检查(包括开关位置、面板显示、风扇情况、整流器情况、充电器情况、逆变器情况、静态旁路情况、参数设置、校验精度)UPS运行参数记录(包括整流器输入电压、旁路输入电压、输出电压、电池电压、整流器输入电流、输出电流、其他面板参...
