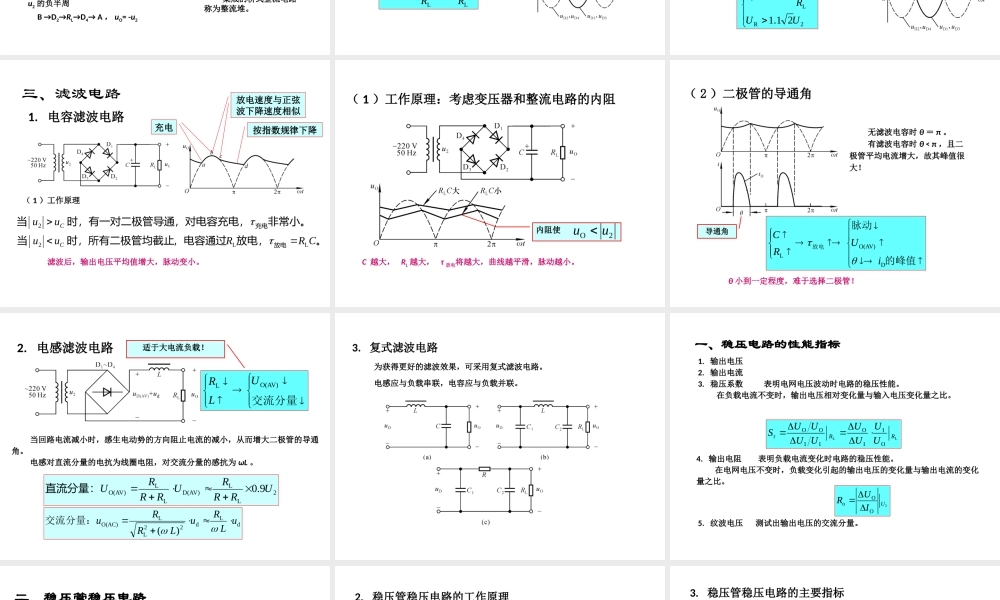

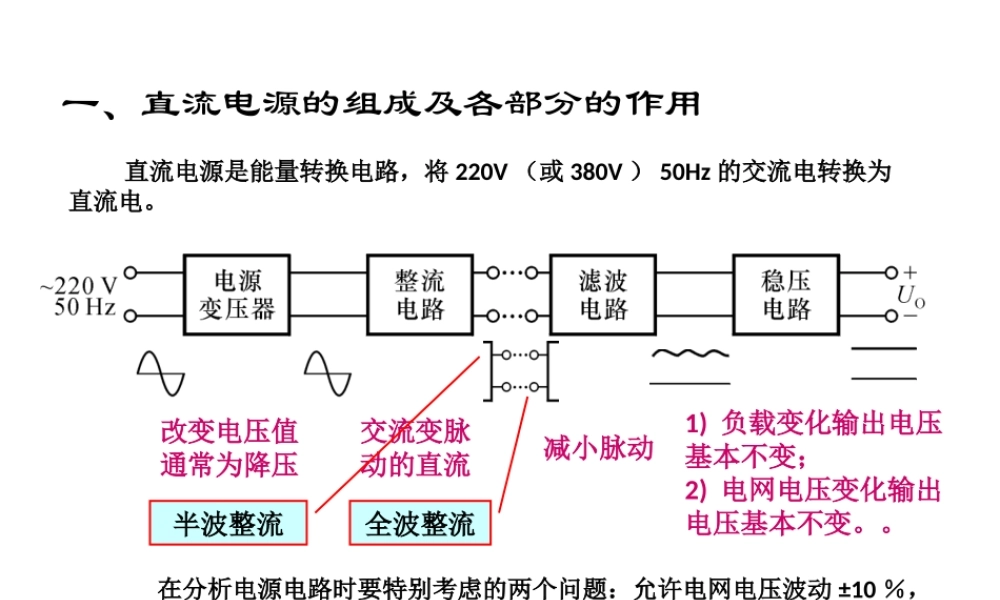

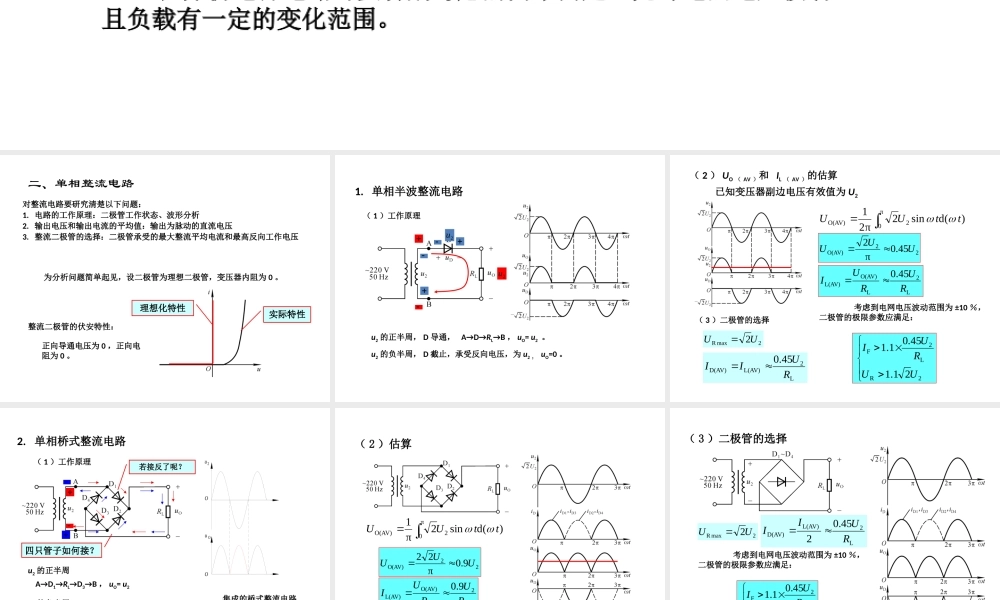

一、直流电源的组成及各部分的作用改变电压值通常为降压交流变脉动的直流减小脉动1)负载变化输出电压基本不变；2)电网电压变化输出电压基本不变。。直流电源是能量转换电路，将220V（或380V）50Hz的交流电转换为直流电。半波整流全波整流在分析电源电路时要特别考虑的两个问题：允许电网电压波动±10％，且负载有一定的变化范围。二、单相整流电路对整流电路要研究清楚以下问题：1.电路的工作原理：二极管工作状态、波形分析2.输出电压和输出电流的平均值：输出为脉动的直流电压3.整流二极管的选择：二极管承受的最大整流平均电流和最高反向工作电压为分析问题简单起见，设二极管为理想二极管，变压器内阻为0。整流二极管的伏安特性：实际特性理想化特性正向导通电压为0，正向电阻为0。1.单相半波整流电路（1）工作原理u2的正半周，D导通，A→D→RL→B，uO=u2。2u2uu2的负半周，D截止，承受反向电压，为u2；uO=0。（2）UO（AV）和IL（AV）的估算已知变压器副边电压有效值为U2)(dsin2π212π0O(AV)ttUUL2LO(AV)L(AV)45.0RURUIL2L(AV)D(AV)45.0RUII2maxR2UU2RL2F21.145.01.1UURUI22O(AV)45.0π2UUU考虑到电网电压波动范围为±10％，二极管的极限参数应满足：（3）二极管的选择2.单相桥式整流电路u2的正半周A→D1→RL→D3→B，uO=u2u2的负半周B→D2→RL→D4→A，uO=-u2四只管子如何接？集成的桥式整流电路称为整流堆。（1）工作原理uOu2OO若接反了呢？（2）估算)(dsin2π1π02O(AV)ttUUL2LO(AV)L(AV)9.0RURUI22O(AV)9.0π22UUU（3）二极管的选择2maxR2UUL2L(AV)D(AV)45.02RUII2RL2F21.145.01.1UURUI考虑到电网电压波动范围为±10％，二极管的极限参数应满足：三、滤波电路（1）工作原理非常小。，对电容充电，时，有一对二极管导通当充电2Cuu。放电，，电容通过时，所有二极管均截止当放电CRRuuCLL21.电容滤波电路充电放电速度与正弦波下降速度相似按指数规律下降滤波后，输出电压平均值增大，脉动变小。（1）工作原理：考虑变压器和整流电路的内阻C越大，RL越大，τ放电将越大，曲线越平滑，脉动越小。内阻使2Ouu（2）二极管的导通角导通角的峰值脉动放电DO(AV)LiURC无滤波电容时θ＝π。有滤波电容时θ<π，且二极管平均电流增大，故其峰值很大！θ小到一定程度，难于选择二极管！2.电...
