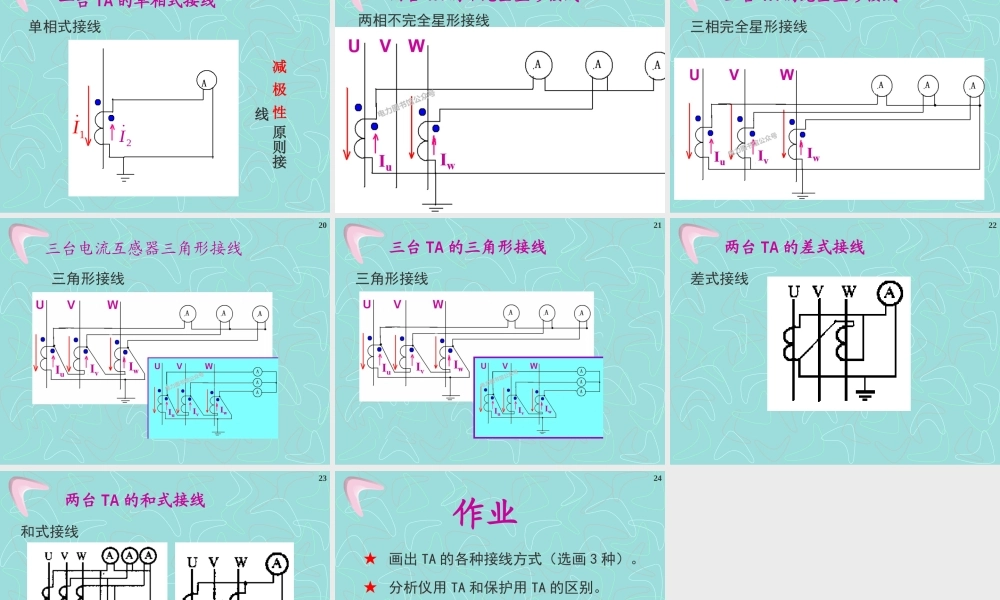

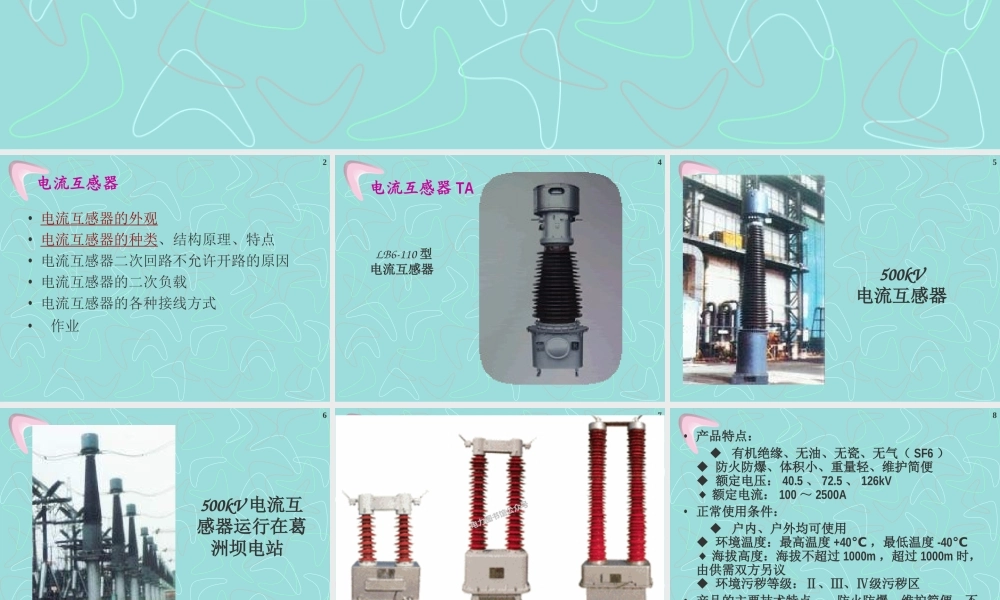

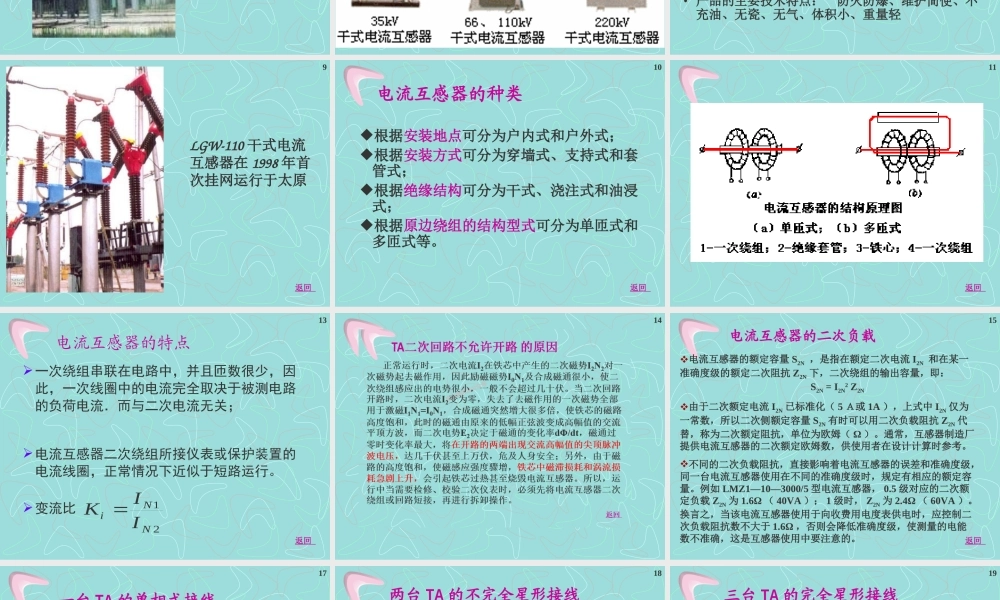

2电流互感器•电流互感器的外观•电流互感器的种类、结构原理、特点•电流互感器二次回路不允许开路的原因•电流互感器的二次负载•电流互感器的各种接线方式•作业4电流互感器TALB6-110型电流互感器5500kV电流互感器6500kV电流互感器运行在葛洲坝电站7电力图书馆公众号8•产品特点：◆有机绝缘、无油、无瓷、无气（SF6）◆防火防爆、体积小、重量轻、维护简便◆额定电压：40.5、72.5、126kV◆额定电流：100～2500A•正常使用条件：◆户内、户外均可使用◆环境温度：最高温度+40℃，最低温度-40℃◆海拔高度：海拔不超过1000m，超过1000m时，由供需双方另议◆环境污秽等级：Ⅱ、Ⅲ、Ⅳ级污秽区•产品的主要技术特点：防火防爆、维护简便、不充油、无瓷、无气、体积小、重量轻9LGW-110干式电流互感器在1998年首次挂网运行于太原返回10电流互感器的种类根据安装地点可分为户内式和户外式；根据安装方式可分为穿墙式、支持式和套管式；根据绝缘结构可分为干式、浇注式和油浸式；根据原边绕组的结构型式可分为单匝式和多匝式等。返回11返回13一次绕组串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；电流互感器二次绕组所接仪表或保护装置的电流线圈，正常情况下近似于短路运行。变流比21NNiIIK电流互感器的特点返回1415电流互感器的二次负载电流互感器的额定容量S2N，是指在额定二次电流I2N和在某一准确度级的额定二次阻抗Z2N下，二次绕组的输出容量，即：S2N=I2N2Z2N由于二次额定电流I2N已标准化（5Ａ或1A），上式中I2N仅为一常数，所以二次侧额定容量S2N有时可以用二次负载阻抗Z2N代替，称为二次额定阻抗，单位为欧姆（Ω）。通常，互感器制造厂提供电流互感器的二次额定欧姆数，供使用者在设计计算时参考。不同的二次负载阻抗，直接影响着电流互感器的误差和准确度级，同一台电流互感器使用在不同的准确度级时，规定有相应的额定容量。例如LMZ1—10—3000/5型电流互感器，0.5级对应的二次额定负载Z2N为1.6Ω（40VA）；1级时，Z2N为2.4Ω（60VA）。换言之，当该电流互感器使用于向收费用电度表供电时，应控制二次负载阻抗数不大于1.6Ω，否则会降低准确度级，使测量的电能数不准确，这是互感器使用中要注意的。返回17一台TA的单相式接线单相式接线1I2I减极性原则接线18两台TA的不完全星形接线两相不完全星形接线19三台TA的完全星形接线三相完全星形接线电力图书馆公...
