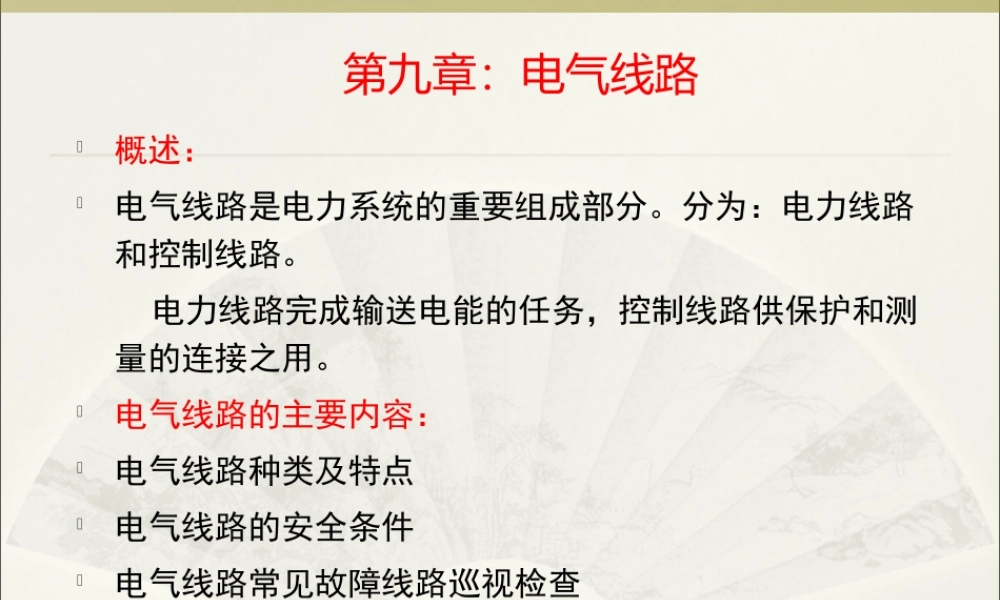

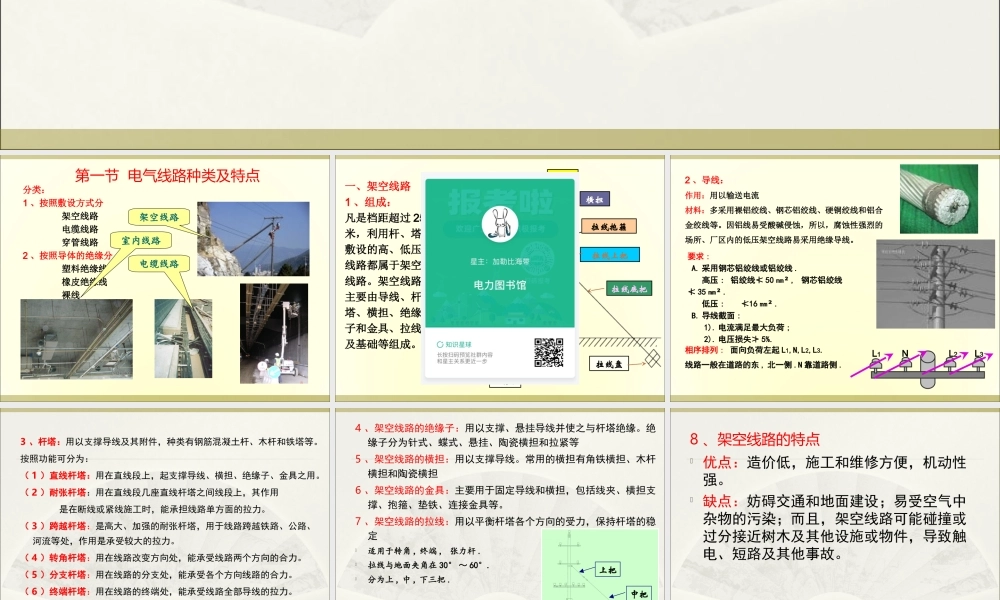

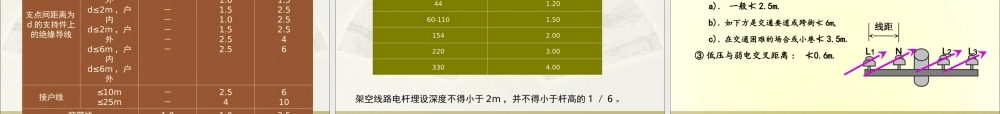

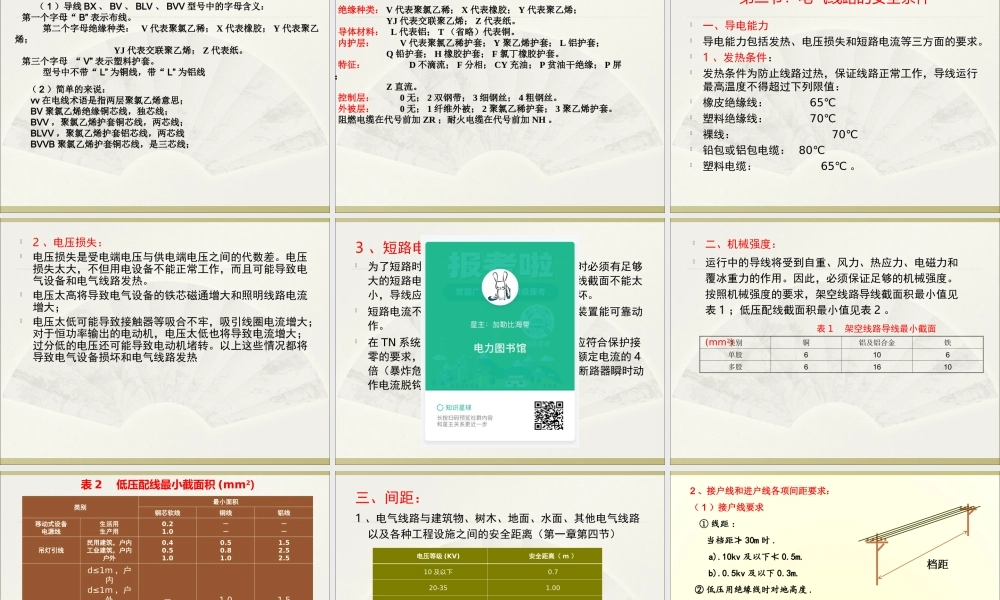

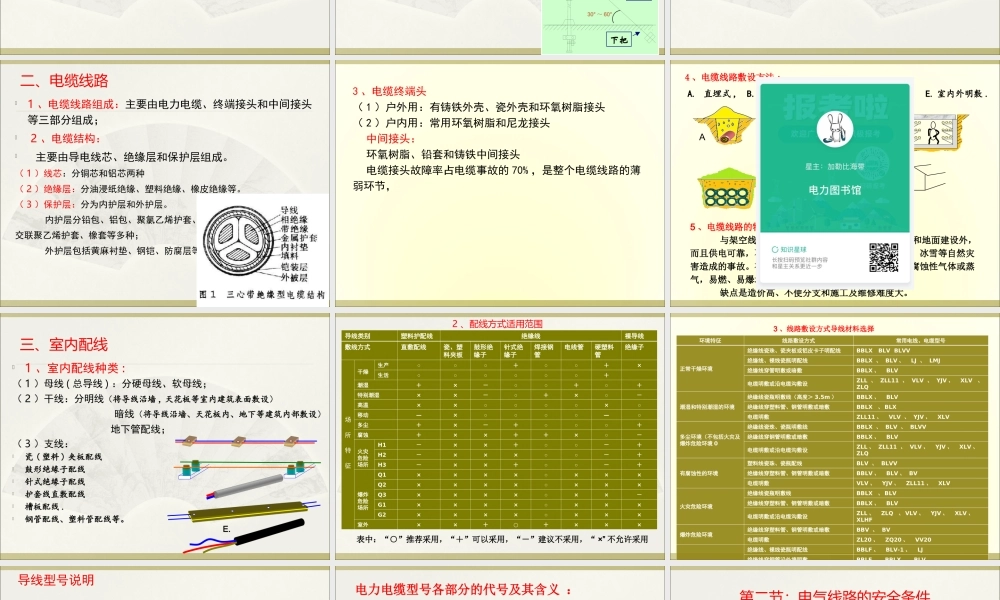

第九章:电气线路概述:电气线路是电力系统的重要组成部分。分为:电力线路和控制线路。电力线路完成输送电能的任务,控制线路供保护和测量的连接之用。电气线路的主要内容:电气线路种类及特点电气线路的安全条件电气线路常见故障线路巡视检查分类:1、按照敷设方式分架空线路电缆线路穿管线路2、按照导体的绝缘分塑料绝缘线橡皮绝缘线裸线架空线路室内线路电缆线路第一节电气线路种类及特点卡盘横担高压针式绝缘子横担支撑低压蝶式瓷瓶低压针式瓷瓶拉线上把拉线抱箍底盘拉线盘拉线底把杆头H1800一、架空线路1、组成:凡是档距超过25米,利用杆、塔敷设的高、低压线路都属于架空线路。架空线路主要由导线、杆、塔、横担、绝缘子和金具、拉线、及基础等组成。2、导线:作用:用以输送电流材料:多采用裸铝绞线、钢芯铝绞线、硬铜绞线和铝合金绞线等。因铝线易受酸碱侵蚀,所以,腐蚀性强烈的场所、厂区内的低压架空线路易采用绝缘导线。L1NL2L3相序排列:面向负荷左起L1,N,L2,L3.线路一般在道路的东,北一侧.N靠道路侧.要求:A.采用钢芯铝绞线或铝绞线.高压:铝绞线≮50㎜²,钢芯铝绞线≮35㎜².低压:≮16㎜².B.导线截面:1).电流满足最大负荷;2).电压损失≯5%.3、杆塔:用以支撑导线及其附件,种类有钢筋混凝土杆、木杆和铁塔等。按照功能可分为:(1)直线杆塔:用在直线段上,起支撑导线、横担、绝缘子、金具之用。(2)耐张杆塔:用在直线段几座直线杆塔之间线段上,其作用是在断线或紧线施工时,能承担线路单方面的拉力。(3)跨越杆塔:是高大、加强的耐张杆塔,用于线路跨越铁路、公路、河流等处,作用是承受较大的拉力。(4)转角杆塔:用在线路改变方向处,能承受线路两个方向的合力。(5)分支杆塔:用在线路的分支处,能承受各个方向线路的合力。(6)终端杆塔:用在线路的终端处,能承受线路全部导线的拉力。30°~60°上把中把下把4、架空线路的绝缘子:用以支撑、悬挂导线并使之与杆塔绝缘。绝缘子分为针式、蝶式、悬挂、陶瓷横担和拉紧等5、架空线路的横担:用以支撑导线。常用的横担有角铁横担、木杆横担和陶瓷横担6、架空线路的金具:主要用于固定导线和横担,包括线夹、横担支撑、抱箍、垫铁、连接金具等。7、架空线路的拉线:用以平衡杆塔各个方向的受力,保持杆塔的稳定适用于转角,终端,张力杆.拉线与地面夹角在30°~60°.分为上,中,下三把.8、架空线路的特点优点:造价低,施工和维修方便,机动性强。缺点...
