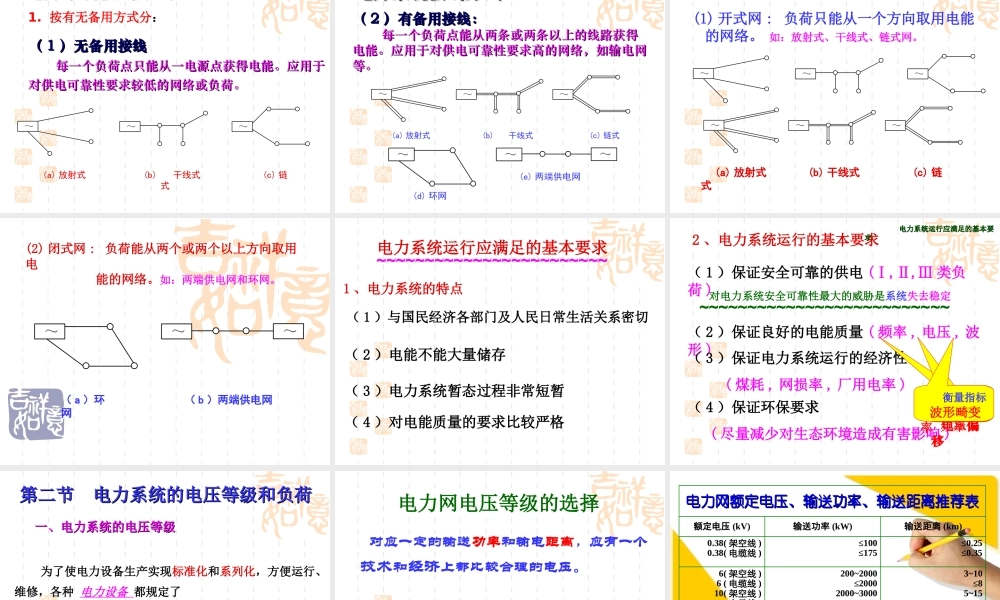

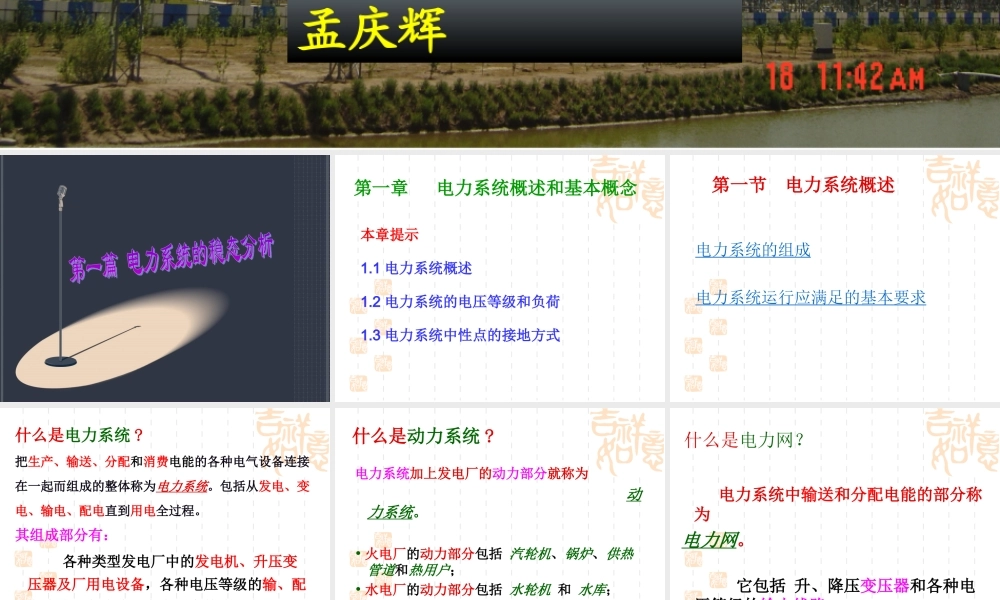

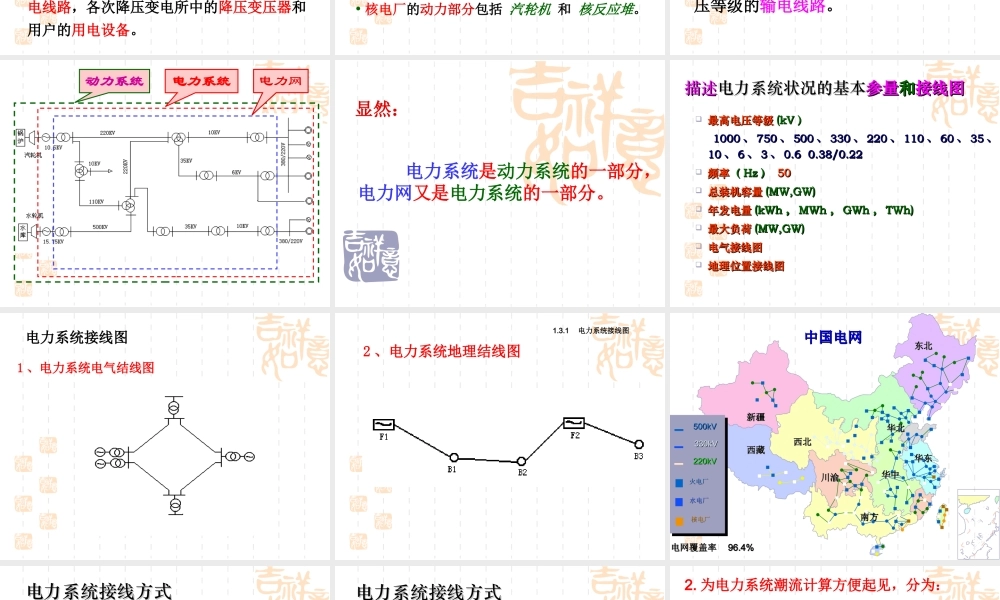

主讲：孟庆辉第一章电力系统概述和基本概念本章提示1.1电力系统概述1.2电力系统的电压等级和负荷1.3电力系统中性点的接地方式第一节电力系统概述电力系统的组成电力系统运行应满足的基本要求什么是电力系统?把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。包括从发电、变电、输电、配电直到用电全过程。其组成部分有：各种类型发电厂中的发电机、升压变压器及厂用电设备，各种电压等级的输、配电线路，各次降压变电所中的降压变压器和用户的用电设备。什么是动力系统?电力系统加上发电厂的动力部分就称为动力系统。•火电厂的动力部分包括汽轮机、锅炉、供热管道和热用户；•水电厂的动力部分包括水轮机和水库；•核电厂的动力部分包括汽轮机和核反应堆。什么是电力网？电力系统中输送和分配电能的部分称为电力网。它包括升、降压变压器和各种电压等级的输电线路。电力网动力系统电力系统显然：电力系统是动力系统的一部分，电力网又是电力系统的一部分。描述描述电力系统状况的基本电力系统状况的基本参量参量和和接线图接线图最高电压等级最高电压等级(kV(kV））10001000、、750750、、500500、、330330、、220220、、110110、、6060、、3535、、1010、、66、、33、、0.60.38/0.220.60.38/0.22频率频率（（HzHz））5050总装机容量总装机容量(MW,GW)(MW,GW)年发电量年发电量(kWh(kWh，，MWhMWh，，GWhGWh，，TWh)TWh)最大负荷最大负荷(MW,GW)(MW,GW)电气接线图电气接线图地理位置接线图地理位置接线图1、电力系统电气结线图电力系统接线图2、电力系统地理结线图1.3.1电力系统接线图中国电网中国电网500500kVkV220220kVkV330330kVkV火电厂火电厂水电厂水电厂核电厂核电厂新疆新疆西藏西藏东北东北华北华北西北西北川渝川渝华中华中华东华东南方南方电网覆盖率电网覆盖率96.4%96.4%电力系统接线方式电力系统接线方式（（11）无备用接线）无备用接线每一个负荷点只能从一电源点获得电能。应用于每一个负荷点只能从一电源点获得电能。应用于对供电可靠性要求较低的网络或负荷。对供电可靠性要求较低的网络或负荷。～～～(a)放射式(b)干线式(c)链式1.按有无备用方式分：（（22）有备用接线：）有备用接线：每一个负荷点能从两条或两条以上的线路获得每一个负荷点能从两条或两条以上的线路获得电能。应用于对供电可靠性要求高的网络，如输电网电能。应用于对供电可靠性要求高的网络，如输电网等。等。(a...
