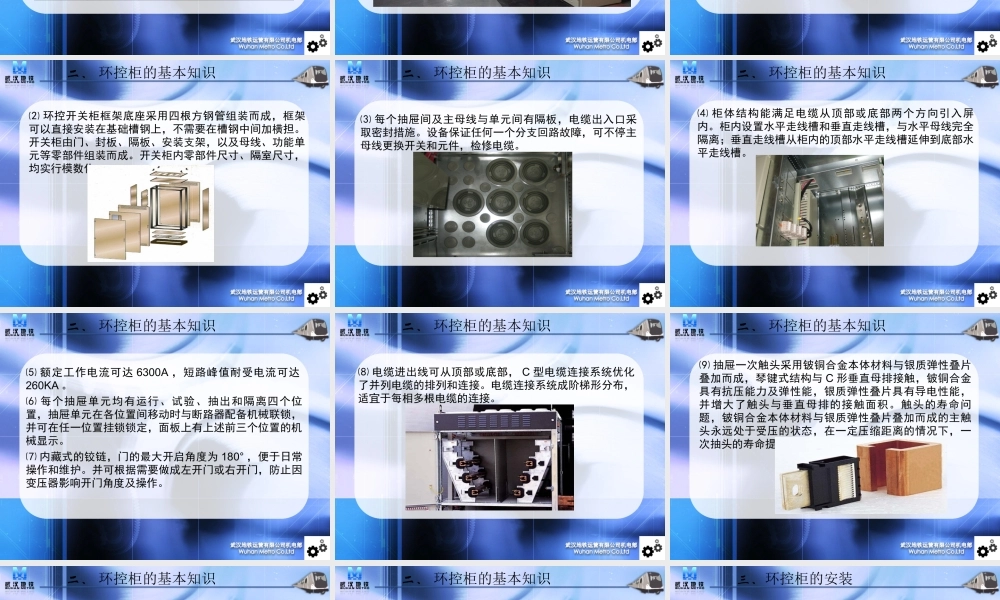

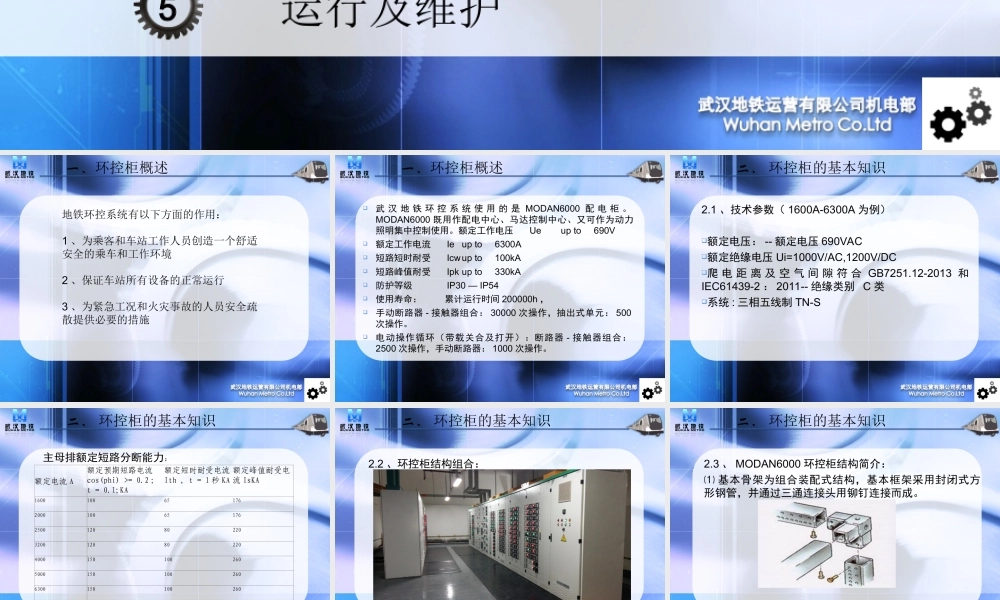

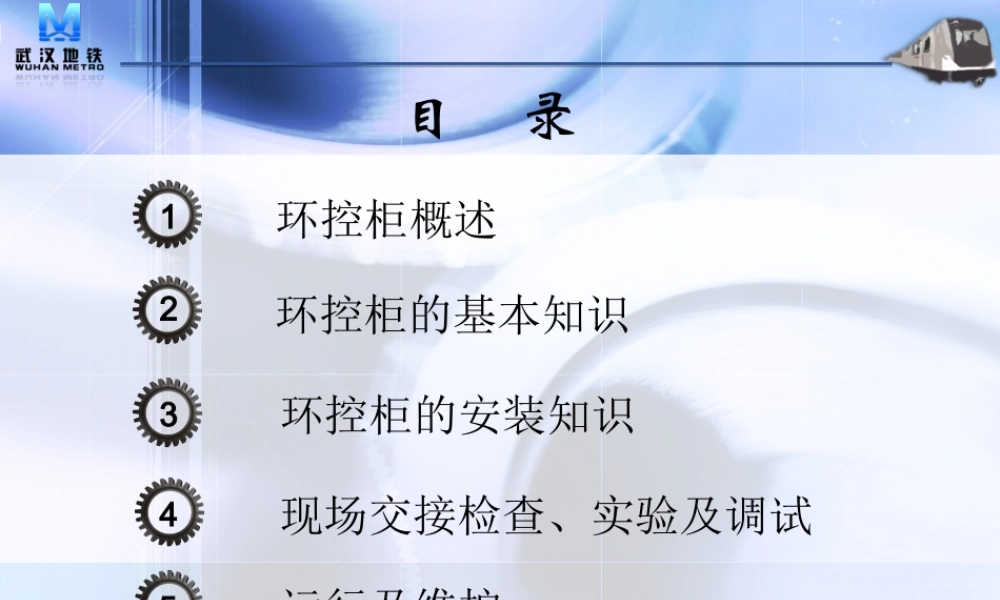

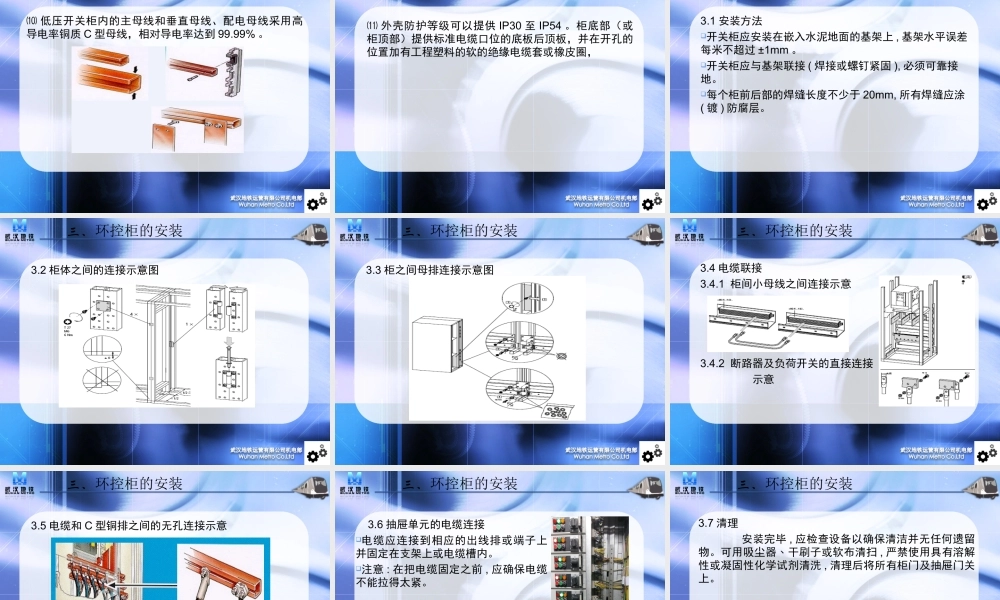

ClicktoaddTitleClicktoaddText环控柜概述12345环控柜的基本知识环控柜的安装知识现场交接检查、实验及调试运行及维护目录一、环控柜概述地铁环控系统有以下方面的作用：1、为乘客和车站工作人员创造一个舒适安全的乘车和工作环境2、保证车站所有设备的正常运行3、为紧急工况和火灾事故的人员安全疏散提供必要的措施一、环控柜概述武汉地铁环控系统使用的是MODAN6000配电柜。MODAN6000既用作配电中心、马达控制中心、又可作为动力照明集中控制使用。额定工作电压Ueupto690V额定工作电流Ieupto6300A短路短时耐受Icwupto100kA短路峰值耐受Ipkupto330kA防护等级IP30—IP54使用寿命：累计运行时间200000h，手动断路器-接触器组合：30000次操作，抽出式单元：500次操作。电动操作循环（带载关合及打开）：断路器-接触器组合：2500次操作，手动断路器：1000次操作。二、环控柜的基本知识2.1、技术参数（1600A-6300A为例）额定电压：--额定电压690VAC额定绝缘电压Ui=1000V/AC,1200V/DC爬电距离及空气间隙符合GB7251.12-2013和IEC61439-2：2011--绝缘类别C类系统:三相五线制TN-S二、环控柜的基本知识主母排额定短路分断能力：额定电流A额定预期短路电流cos(phi)>=0.2；t=0.1;KA额定短时耐受电流Ith,t=1秒KA额定峰值耐受电流IsKA160010065176200010065176250012080220320012080220400015010026050001501002606300150100260二、环控柜的基本知识2.2、环控柜结构组合：二、环控柜的基本知识2.3、MODAN6000环控柜结构简介：⑴基本骨架为组合装配式结构，基本框架采用封闭式方形钢管，并通过三通连接头用铆钉连接而成。二、环控柜的基本知识⑵环控开关柜框架底座采用四根方钢管组装而成，框架可以直接安装在基础槽钢上，不需要在槽钢中间加横担。开关柜由门、封板、隔板、安装支架，以及母线、功能单元等零部件组装而成。开关柜内零部件尺寸、隔室尺寸，均实行模数化二、环控柜的基本知识⑶每个抽屉间及主母线与单元间有隔板，电缆出入口采取密封措施。设备保证任何一个分支回路故障，可不停主母线更换开关和元件，检修电缆。二、环控柜的基本知识⑷柜体结构能满足电缆从顶部或底部两个方向引入屏内。柜内设置水平走线槽和垂直走线槽，与水平母线完全隔离；垂直走线槽从柜内的顶部水平走线槽延伸到底部水平走线槽。二、环控柜的基本知识⑸额定工作电流可达6300A，短路峰值耐受电流可达260KA。⑹每个抽屉单元均有运行、试验、抽出和隔离...
