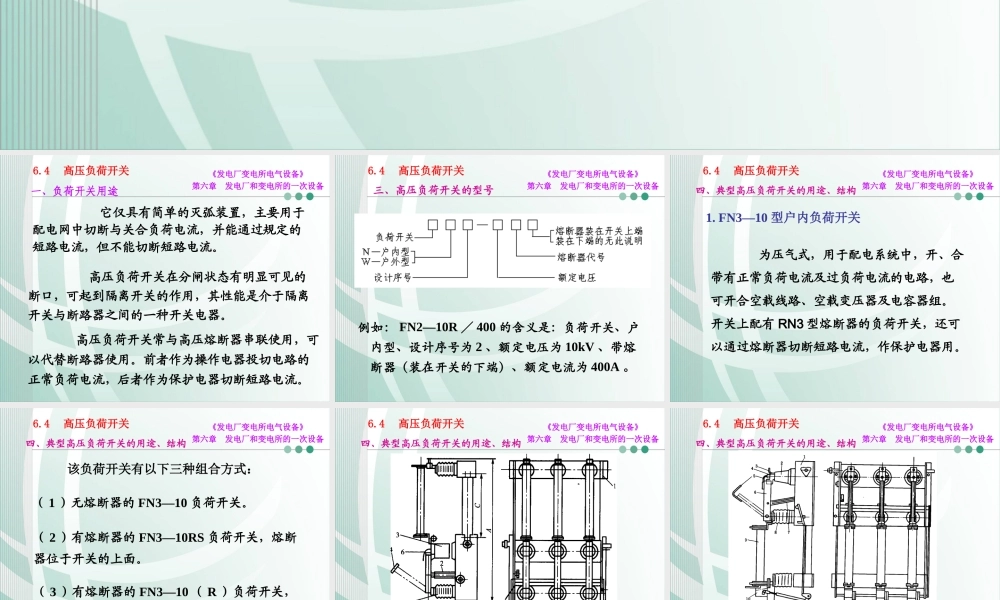

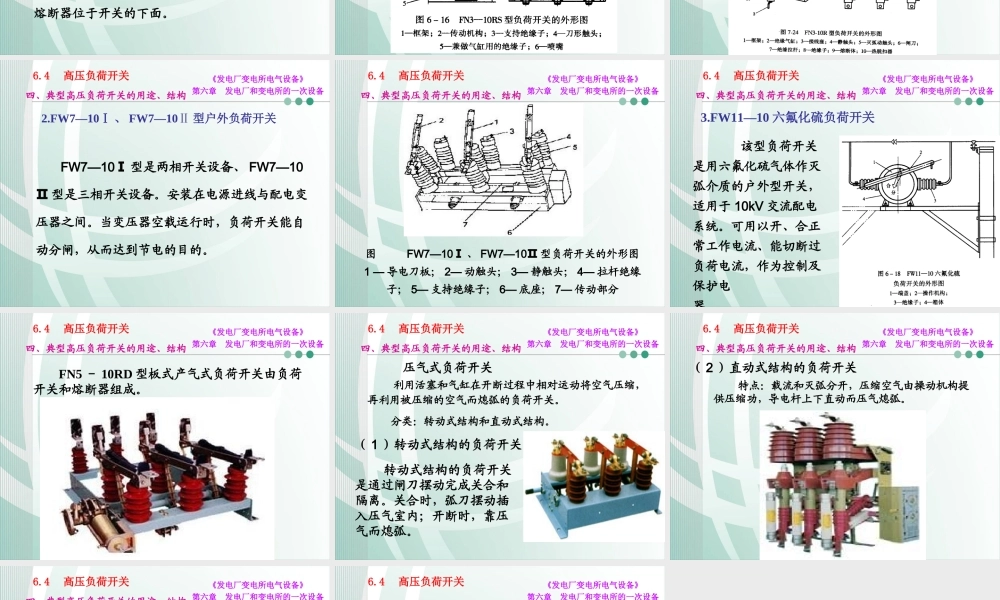

《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6-4负荷开关《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关它仅具有简单的灭弧装置，主要用于配电网中切断与关合负荷电流，并能通过规定的短路电流，但不能切断短路电流。高压负荷开关在分闸状态有明显可见的断口，可起到隔离开关的作用，其性能是介于隔离开关与断路器之间的一种开关电器。一、负荷开关用途高压负荷开关常与高压熔断器串联使用，可以代替断路器使用。前者作为操作电器投切电路的正常负荷电流，后者作为保护电器切断短路电流。《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关例如：FN2—10R／400的含义是：负荷开关、户内型、设计序号为2、额定电压为10kV、带熔断器（装在开关的下端）、额定电流为400A。三、高压负荷开关的型号《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关1.FN3—10型户内负荷开关四、典型高压负荷开关的用途、结构为压气式，用于配电系统中，开、合带有正常负荷电流及过负荷电流的电路，也可开合空载线路、空载变压器及电容器组。开关上配有RN3型熔断器的负荷开关，还可以通过熔断器切断短路电流，作保护电器用。《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关该负荷开关有以下三种组合方式：（3）有熔断器的FN3—10（R）负荷开关，熔断器位于开关的下面。（2）有熔断器的FN3—10RS负荷开关，熔断器位于开关的上面。（1）无熔断器的FN3—10负荷开关。四、典型高压负荷开关的用途、结构《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关四、典型高压负荷开关的用途、结构《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关四、典型高压负荷开关的用途、结构《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关2.FW7—10Ⅰ、FW7—10Ⅱ型户外负荷开关FW7—10Ⅰ型是两相开关设备、FW7—10Ⅱ型是三相开关设备。安装在电源进线与配电变压器之间。当变压器空载运行时，负荷开关能自动分闸，从而达到节电的目的。四、典型高压负荷开关的用途、结构《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.4高压负荷开关图FW7—10Ⅰ、FW7—10Ⅱ型负荷开关的外形图1—导电刀板；2—动触头；3—静触头；4—拉杆绝缘子；5—支持绝缘子；6—底座；7—传动部分四、典型高压负荷开关的用途、结...
