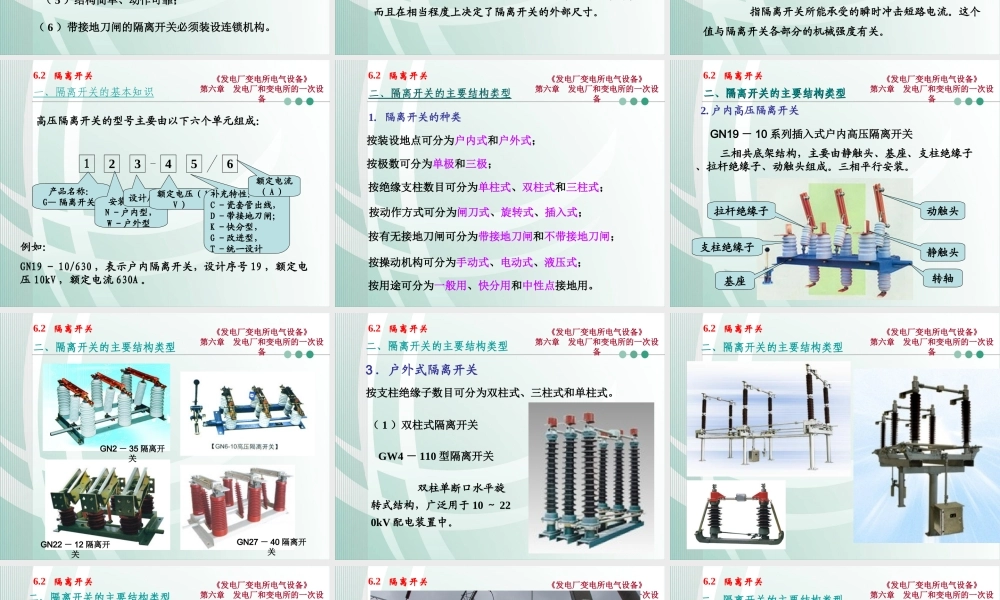

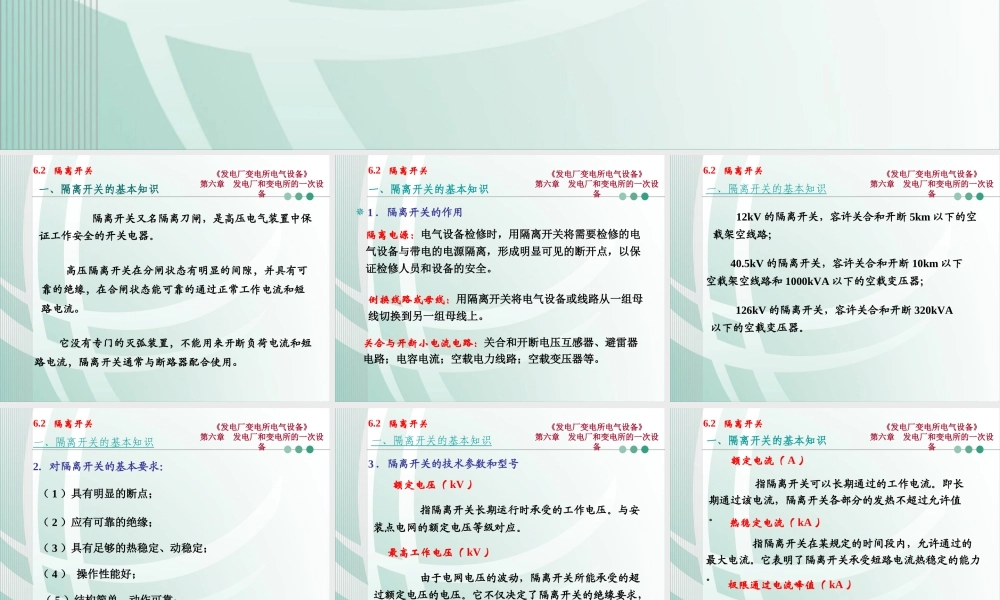

《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6-2隔离开关《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.2隔离开关一、隔离开关的基本知识隔离开关又名隔离刀闸，是高压电气装置中保证工作安全的开关电器。它没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用。高压隔离开关在分闸状态有明显的间隙，并具有可靠的绝缘，在合闸状态能可靠的通过正常工作电流和短路电流。《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.2隔离开关一、隔离开关的基本知识1．隔离开关的作用关合与开断小电流电路：关合和开断电压互感器、避雷器电路；电容电流；空载电力线路；空载变压器等。倒换线路或母线：用隔离开关将电气设备或线路从一组母线切换到另一组母线上。隔离电源：电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.2隔离开关一、隔离开关的基本知识12kV的隔离开关，容许关合和开断5km以下的空载架空线路；126kV的隔离开关，容许关合和开断320kVA以下的空载变压器。40.5kV的隔离开关，容许关合和开断10km以下空载架空线路和1000kVA以下的空载变压器；《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.2隔离开关一、隔离开关的基本知识2.对隔离开关的基本要求：（6）带接地刀闸的隔离开关必须装设连锁机构。（5）结构简单、动作可靠；（4）操作性能好；（3）具有足够的热稳定、动稳定；（2）应有可靠的绝缘；（1）具有明显的断点；《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.2隔离开关一、隔离开关的基本知识3．隔离开关的技术参数和型号指隔离开关长期运行时承受的工作电压。与安装点电网的额定电压等级对应。由于电网电压的波动，隔离开关所能承受的超过额定电压的电压。它不仅决定了隔离开关的绝缘要求，而且在相当程度上决定了隔离开关的外部尺寸。最高工作电压（kV）额定电压（kV）《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.2隔离开关指隔离开关在某规定的时间段内，允许通过的最大电流。它表明了隔离开关承受短路电流热稳定的能力。指隔离开关可以长期通过的工作电流。即长期通过该电流，隔离开关各部分的发热不超过允许值。额定电流（A）热稳定电流（kA）一、隔离开关的基本知识极限通过电流峰值（kA...
