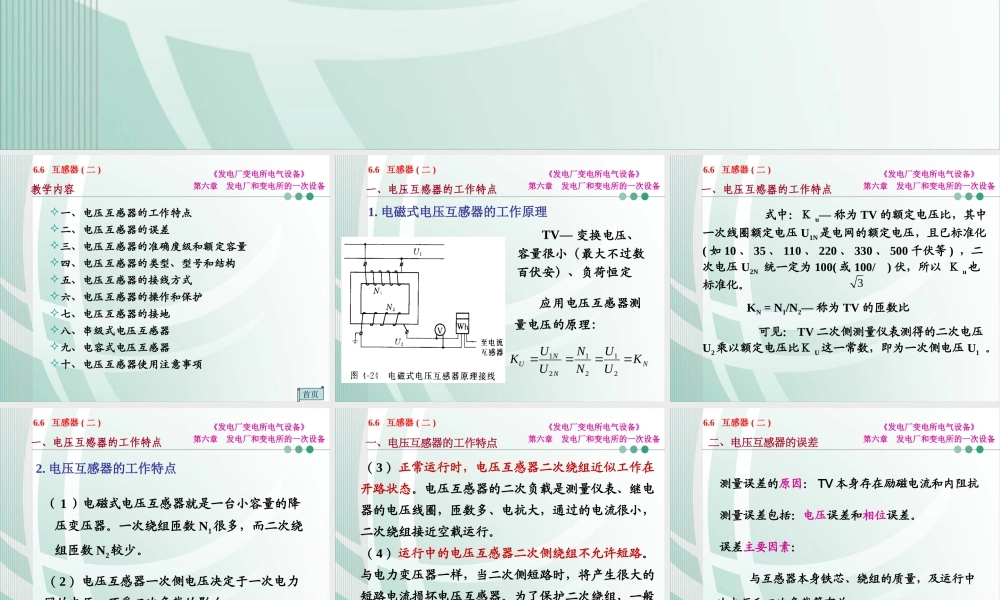

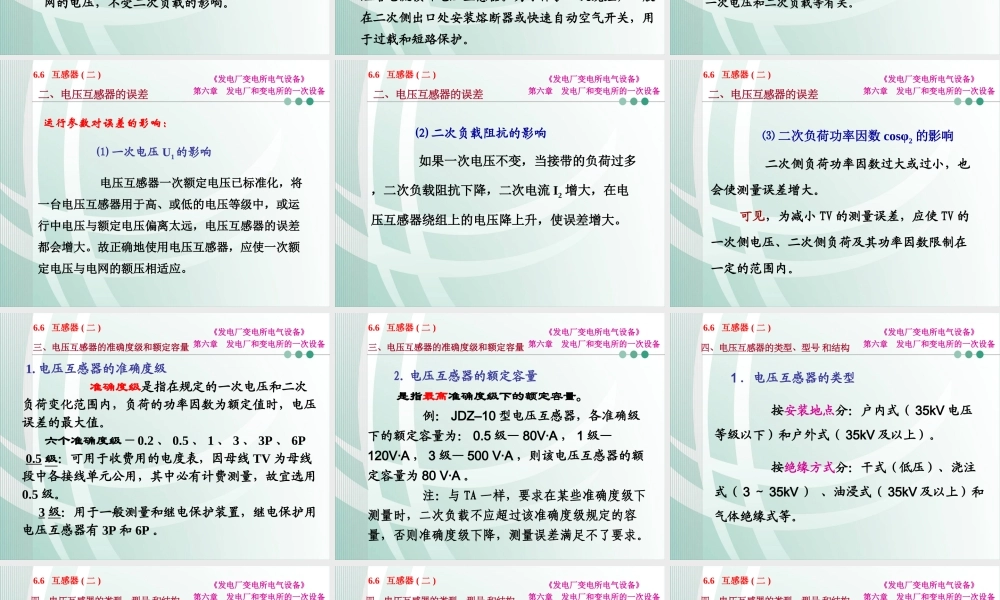

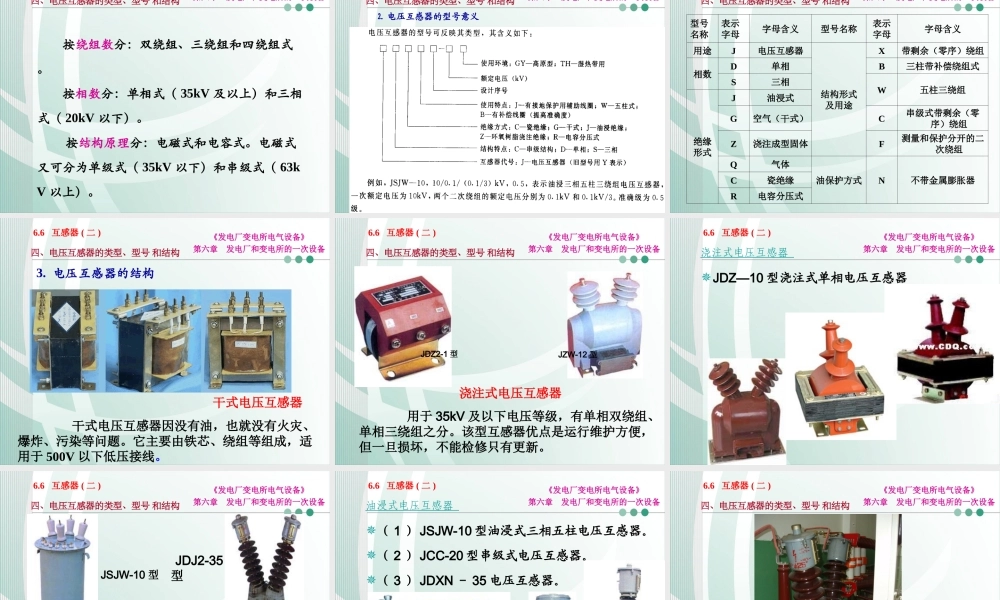

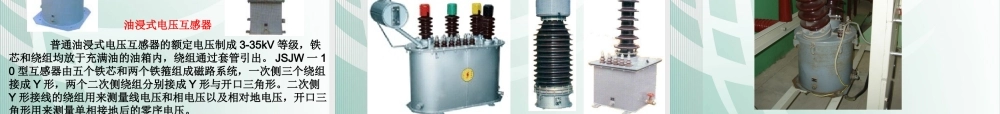

《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6-6互感器（二）《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.6互感器(二)教学内容一、电压互感器的工作特点二、电压互感器的误差三、电压互感器的准确度级和额定容量四、电压互感器的类型、型号和结构五、电压互感器的接线方式六、电压互感器的操作和保护七、电压互感器的接地八、串级式电压互感器九、电容式电压互感器十、电压互感器使用注意事项首页《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.6互感器(二)TV—变换电压、容量很小（最大不过数百伏安）、负荷恒定应用电压互感器测量电压的原理：NNNUKUUNNUUK212121一、电压互感器的工作特点1.电磁式电压互感器的工作原理《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.6互感器(二)式中：Ｋu—称为TV的额定电压比，其中一次线圈额定电压U1N是电网的额定电压，且已标准化(如10、35、110、220、330、500千伏等)，二次电压U2N统一定为100(或100/)伏，所以Ｋu也标准化。KN=N1/N2—称为TV的匝数比可见：TV二次侧测量仪表测得的二次电压U2乘以额定电压比ＫU这一常数，即为一次侧电压U1。3一、电压互感器的工作特点《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.6互感器(二)2.电压互感器的工作特点（1）电磁式电压互感器就是一台小容量的降压变压器。一次绕组匝数N1很多，而二次绕组匝数N2较少。（2）电压互感器一次侧电压决定于一次电力网的电压，不受二次负载的影响。一、电压互感器的工作特点《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.6互感器(二)（3）正常运行时，电压互感器二次绕组近似工作在开路状态。电压互感器的二次负载是测量仪表、继电器的电压线圈，匝数多、电抗大，通过的电流很小，二次绕组接近空载运行。（4）运行中的电压互感器二次侧绕组不允许短路。与电力变压器一样，当二次侧短路时，将产生很大的短路电流损坏电压互感器。为了保护二次绕组，一般在二次侧出口处安装熔断器或快速自动空气开关，用于过载和短路保护。一、电压互感器的工作特点《发电厂变电所电气设备》第六章发电厂和变电所的一次设备6.6互感器(二)测量误差的原因：TV本身存在励磁电流和内阻抗测量误差包括：电压误差和相位误差。误差主要因素：与互感器本身铁芯、绕组的质量，及运行中一次电压和二次负载等有关。二、电压互感器的误差《发电厂变电所电气设...
