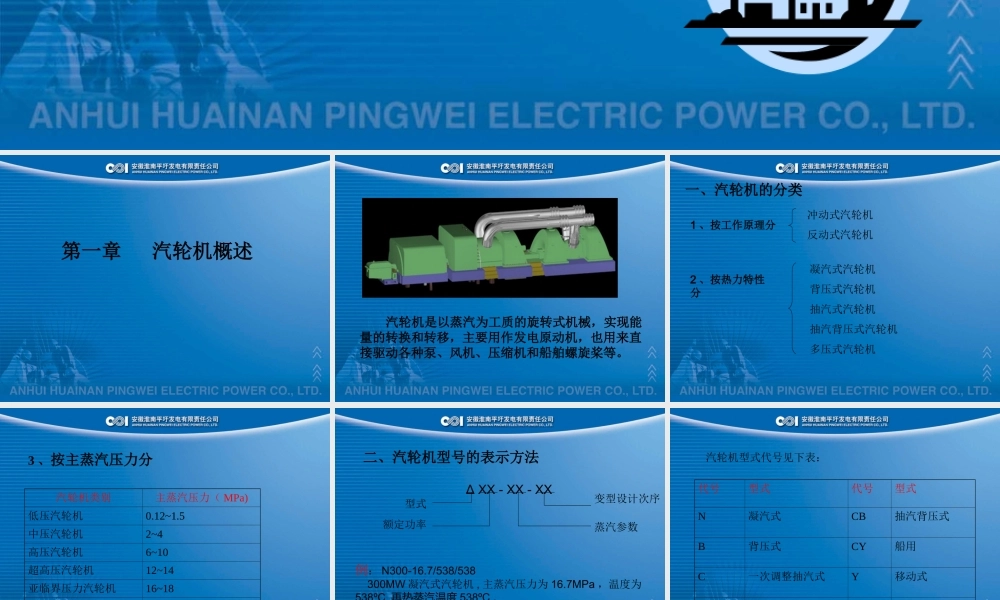

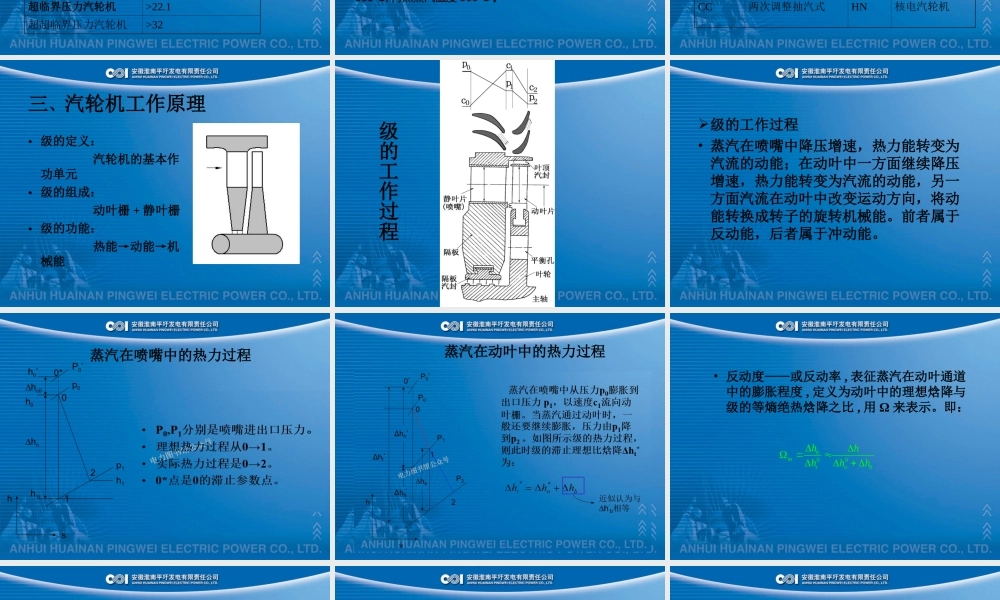

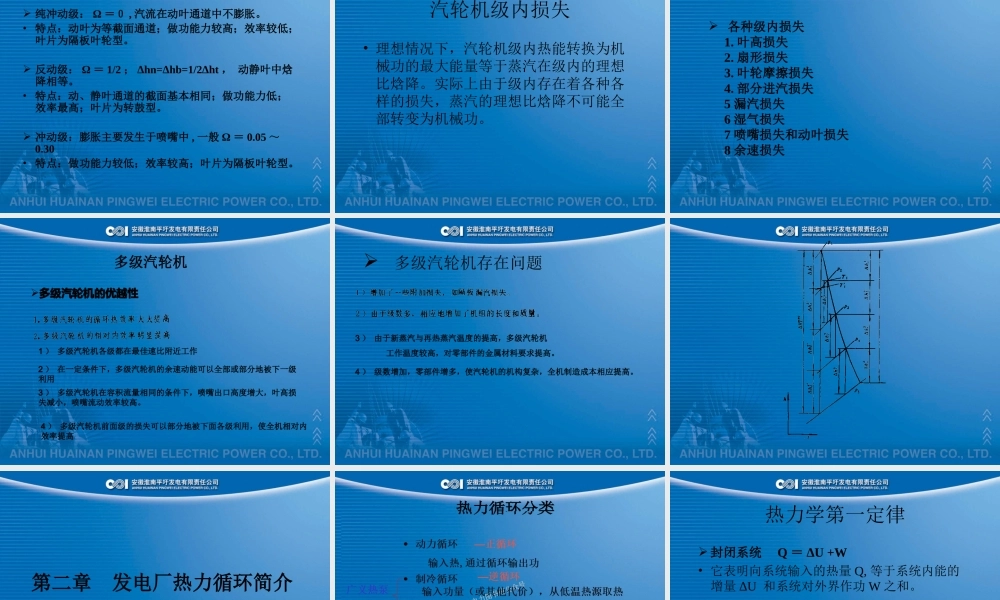

汽轮机及辅助系统介绍第一章汽轮机概述汽轮机是以蒸汽为工质的旋转式机械，实现能量的转换和转移，主要用作发电原动机，也用来直接驱动各种泵、风机、压缩机和船舶螺旋桨等。一、汽轮机的分类1、按工作原理分冲动式汽轮机反动式汽轮机2、按热力特性分凝汽式汽轮机背压式汽轮机抽汽式汽轮机抽汽背压式汽轮机多压式汽轮机3、按主蒸汽压力分汽轮机类别主蒸汽压力（MPa)低压汽轮机0.12~1.5中压汽轮机2~4高压汽轮机6~10超高压汽轮机12~14亚临界压力汽轮机16~18超临界压力汽轮机>22.1超超临界压力汽轮机>32ΔXX-XX-XX变型设计次序蒸汽参数额定功率型式例：N300-16.7/538/538300MW凝汽式汽轮机,主蒸汽压力为16.7MPa，温度为538ºC,再热蒸汽温度538ºC。二、汽轮机型号的表示方法代号型式代号型式N凝汽式CB抽汽背压式B背压式CY船用C一次调整抽汽式Y移动式CC两次调整抽汽式HN核电汽轮机汽轮机型式代号见下表：三、汽轮机工作原理•级的定义：汽轮机的基本作功单元•级的组成：动叶栅+静叶栅•级的功能：热能→动能→机械能级的工作过程级的工作过程•蒸汽在喷嘴中降压增速，热力能转变为汽流的动能；在动叶中一方面继续降压增速，热力能转变为汽流的动能，另一方面汽流在动叶中改变运动方向，将动能转换成转子的旋转机械能。前者属于反动能，后者属于冲动能。电力图书馆公众号蒸汽在喷嘴中的热力过程hsh1p112h1t∆hn∆hc00p0P0*0*h0h0*蒸汽在动叶中的热力过程近似认为与∆h‘b相等•反动度——或反动率,表征蒸汽在动叶通道中的膨胀程度,定义为动叶中的理想焓降与级的等熵绝热焓降之比,用Ω来表示。即：00bmtnbhhhhh纯冲动级：Ω＝０,汽流在动叶通道中不膨胀。•特点：动叶为等截面通道；做功能力较高；效率较低；叶片为隔板叶轮型。反动级：Ω＝1/2；Δhn=Δhb=1/2Δht，动静叶中焓降相等。•特点：动、静叶通道的截面基本相同；做功能力低；效率最高；叶片为转鼓型。冲动级：膨胀主要发生于喷嘴中,一般Ω＝0.05～0.30•特点：做功能力较低；效率较高；叶片为隔板叶轮型。•理想情况下，汽轮机级内热能转换为机械功的最大能量等于蒸汽在级内的理想比焓降。实际上由于级内存在着各种各样的损失，蒸汽的理想比焓降不可能全部转变为机械功。汽轮机级内损失各种级内损失1.叶高损失2.扇形损失3.叶轮摩擦损失4.部分进汽损失5漏汽损失6湿气损失7喷嘴损失和动叶损失8余速损失多级汽轮机多级汽轮机的优越性1）多级汽轮机各级都在最佳速...
