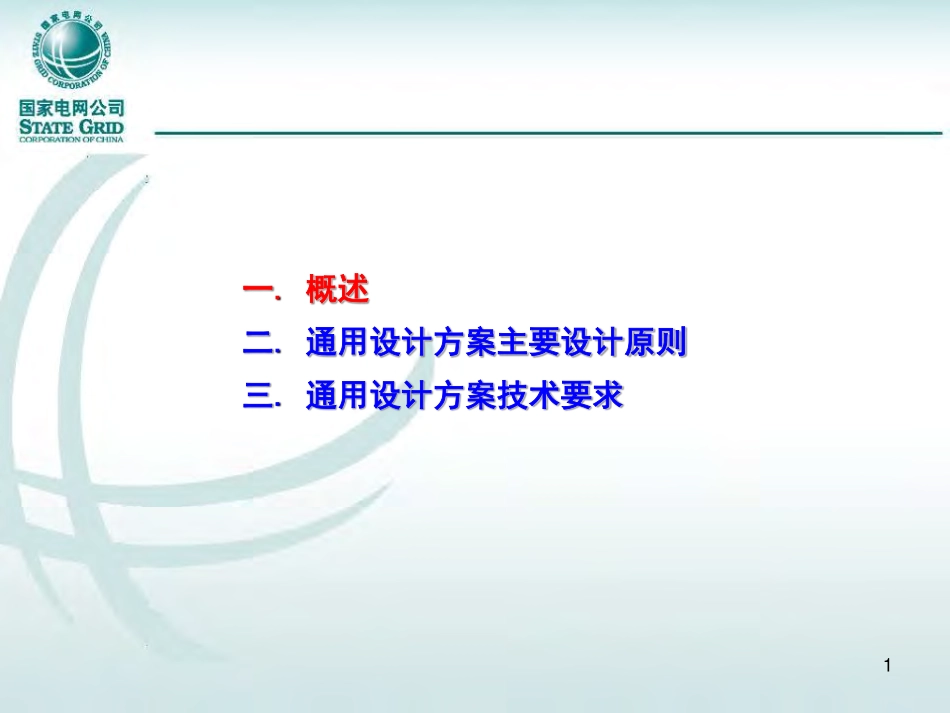

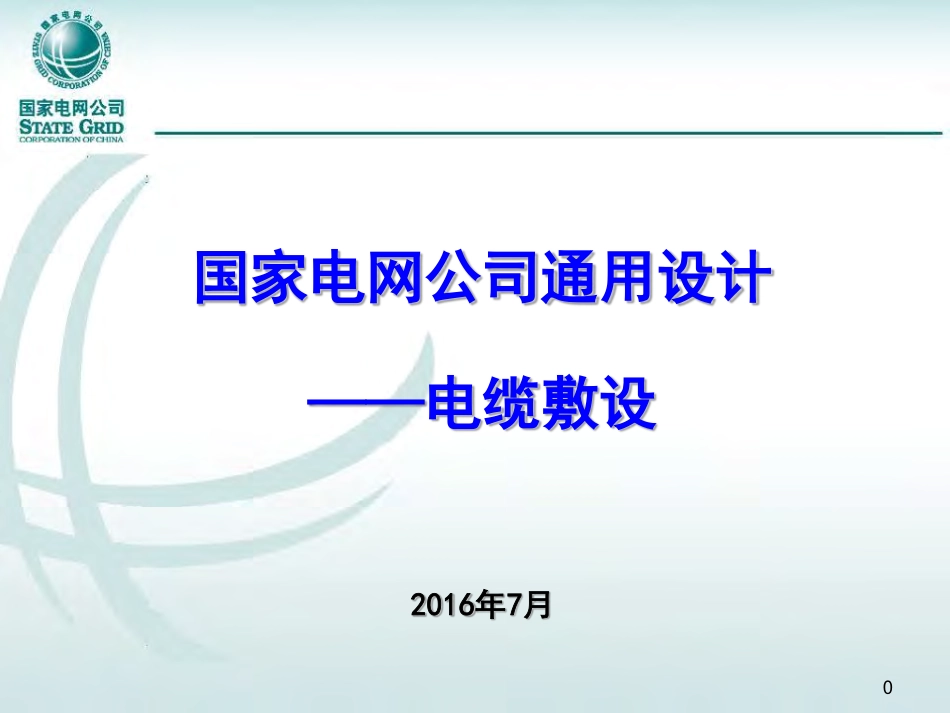

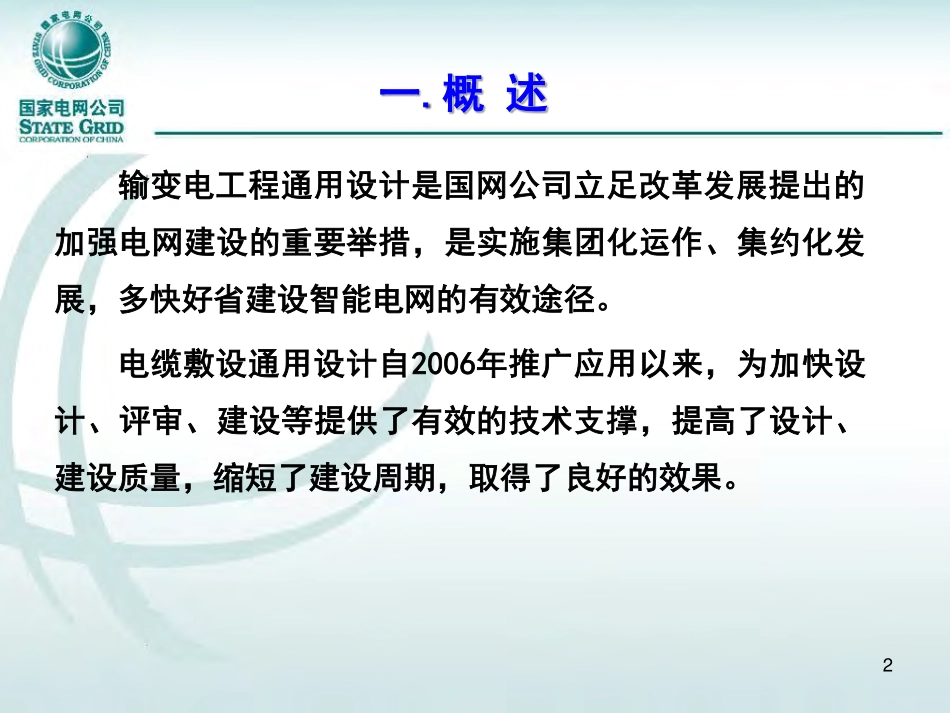

0国家电网公司通用设计——电缆敷设2016年7月一.概述二.通用设计方案主要设计原则三.通用设计方案技术要求1输变电工程通用设计是国网公司立足改革发展提出的加强电网建设的重要举措，是实施集团化运作、集约化发展，多快好省建设智能电网的有效途径。电缆敷设通用设计自2006年推广应用以来，为加快设计、评审、建设等提供了有效的技术支撑，提高了设计、建设质量，缩短了建设周期，取得了良好的效果。2一.概述3一.概述电压等级敷设方式选用原则500kV(330kV)隧道500kV（330kV）电缆应采用隧道敷设220kV隧道排管电缆数量较多（同通道6回路及以上）、大截面电缆（1000mm2以上）应采用隧道敷设110(66)kV隧道排管直埋电缆数量较多（同通道6回路及以上），对运行可靠性要求较高的重要线路，可采用隧道敷设；对运行可靠性要求较低的线路、临时线路、容易翻修的路段，可采用直埋敷设。35kV及以下隧道排管直埋回路数较多（6根及以上），管线资源紧张，可采用排管敷设；回路数较小（6根以下），管线资源充裕，可采用直埋敷设；过路、重型车辆通行等区域不应采用直埋型式。1、敷设方式选择4一.概述城市供电区域选用原则北京A+和A6-35kV宜采用排管或隧道方式；110kV及以上应采用隧道方式B、C和D6-20kV宜采用排管或隧道方式，可采用直埋方式；35kV应采用排管或隧道方式；110kV及以上应采用隧道方式上海A+和A6-20kV宜采用排管或隧道方式；不宜采用直埋方式。35-220kV（220kV6回路以下）应采用排管或隧道方式B和C6-20kV宜采用排管或隧道方式。35-220kV（220kV6回路以下）应采用排管或隧道方式二线及以下城市A+、A、B和C类6-20kV宜采用排管方式。35-220kV（220kV6回路以下）宜采用排管方式，不应采用直埋方式D类6-20kV宜采用直埋方式。35-220kV（220kV6回路以下）宜采用排管方式，不应采用直埋方式电缆敷设通用设计（220~500kV增补方案）在2006版基础上进行了扩展，主要对排管敷设（B模块）、电缆隧道敷设（D模块）、电缆工作井（F模块）三个部分进行了增补。各模块的分类和数量如下：A模块（直埋敷设）：A-1～A-3；B模块（排管敷设）：B-1～B13(其中B-11~B-13为增补)；C模块（电缆沟敷设）：C-1～C4；D模块（隧道敷设）：D-1～D-23(其中D-6~D-23为增补)；E模块（电缆桥架敷设）：E-1～E-3；F模块（电缆工作井）：F-1～F-8(其中F-5~F-8为增补)。5一.概述2、设计模块分类《电力工程电缆设计规范》GB50217-2007《城市电力电缆线路设计技术规定》DL/T5221-2005《电力电...
