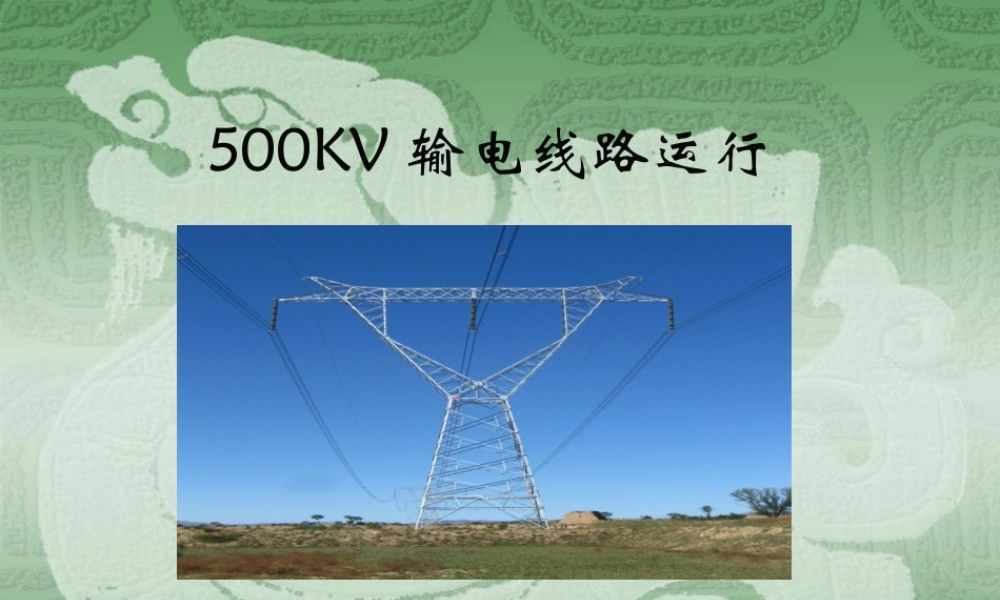

500KV输电线路运行运检Ⅲ班孙玉璋电力安全生产现场管理我们宣誓：决不放弃因为我，线路安全运行，这是我的职责!热爱我的工作，履行我的职责!我爱内蒙古超高压,因为你，我懂得了什么是责任!我，敢于担当，要专注团队协作，力争成为一名优秀的、具有爱心的职员！我,说到做到，从此刻开始,绝不放弃!500KV输电线路运行与检修：杆塔是用来支持导线和避雷线及其附件，并在各种气象条件下使导线、避雷线、杆塔之间，以及导线和地面、交叉跨越物及其他建筑物之间保持一定的安全距离。杆塔定义：500KV输电线路运行与检修：500KV直线塔（ZB2）直线杆塔的作用：直线杆塔又称中间杆塔，分为直线单杆及直线门型杆。用于线路的直线走向处。只能承受导线自重、导线覆冰以及导线上所受的风压，它不能承受导线一侧断线形成的不平衡张力。500KV输电线路运行与检修：500KV直线V塔（ZV）拉线“V”型塔：塔型呈“V”形状，常用于220KV及以上电压等级的送电线路。塔上架设两根避雷线，导线呈水平排列，该种塔型具有施工方便，耗钢量低于其他门型拉线塔等优点，但它占地面积（指拉线）较大，在河网及大面积耕地区使用受到一定限制。500KV输电线路运行与检修：500KV耐张塔耐张杆塔的作用：耐张杆塔是一种坚固稳定的杆塔，它在安装或断线事故情况下均承受顺线路方向的张力，两个耐张杆塔之间一般都是直线杆塔，该线路段称为一个耐张端。它的作用是当线路发生倒杆、断线时，在线路两侧拉力不平衡情况下，把事故限制在一个耐张段中，以防倒杆继续扩大。500KV输电线路运行与检修：500KV耐张塔转角杆塔的作用：用于线路的转角处，线路转向内角的补角称为线路转角，转角杆塔两侧导线的张力不在一条直线上，为了减少不平衡张力在杆塔上的作用，一般在线路方向的反方向地线和导线的横担处加上反向拉线，转角电杆主要负荷变为中心受压，减少弯曲力矩。换位杆塔的作用：在中性点直接接地的电力网中长度超过100km的线路均应换位，换位循环长度不宜大于200km。线路换位的目的是要使每相导线感应阻抗和每相的电容相等，以减少三相线路参数的不平衡。所谓换位循环，指在一定长度内有两次换位，而三相导线都分别处于三个不同位置。500KV输电线路运行与检修：500KV换位塔（ZH）直线转角杆塔的作用：用于线路的小转角处，线路转向出现很小的角度的补角称为直线转角，直线转角杆塔两侧导线的张力不在一条直线上，为了减少不平衡张力在杆塔上的作用，一般用绝缘子串调整线路的反方向...
