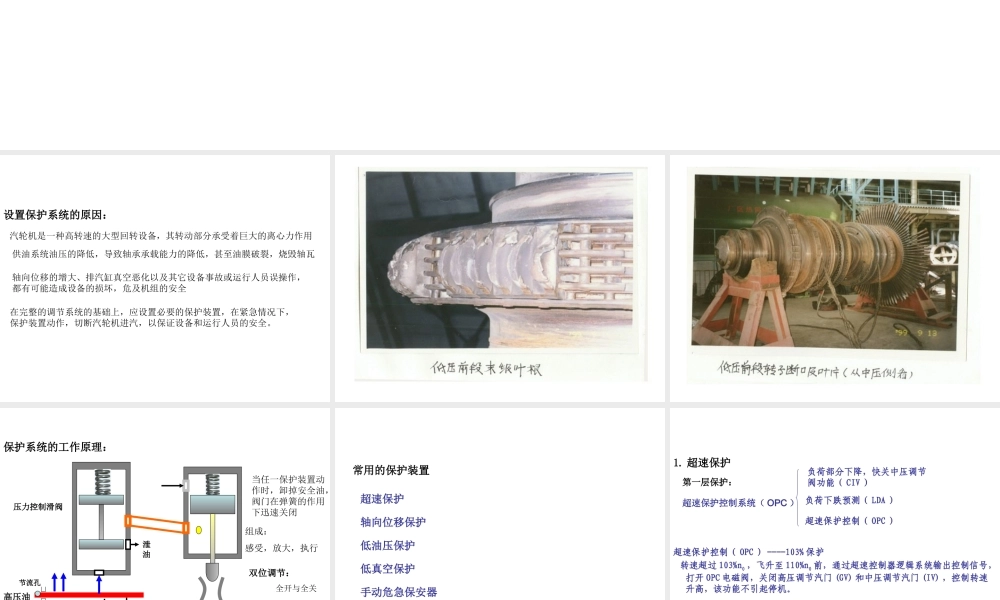

汽轮机保护系统设置保护系统的原因：汽轮机是一种高转速的大型回转设备，其转动部分承受着巨大的离心力作用供油系统油压的降低，导致轴承承载能力的降低，甚至油膜破裂，烧毁轴瓦轴向位移的增大、排汽缸真空恶化以及其它设备事故或运行人员误操作，都有可能造成设备的损坏，危及机组的安全在完整的调节系统的基础上，应设置必要的保护装置，在紧急情况下，保护装置动作，切断汽轮机进汽，以保证设备和运行人员的安全。泄油压力控制滑阀高压油安全油母管泄油节流孔保护系统的工作原理：当任一保护装置动作时，卸掉安全油，阀门在弹簧的作用下迅速关闭组成：感受，放大，执行双位调节：全开与全关自动主汽门常用的保护装置超速保护轴向位移保护低油压保护低真空保护手动危急保安器1.超速保护超速保护控制系统（OPC）负荷部分下降，快关中压调节阀功能（CIV）负荷下跌预测（LDA）超速保护控制（OPC）超速保护控制（OPC）----103%保护转速超过103%n0，飞升至110%n0前，通过超速控制器逻辑系统输出控制信号，打开OPC电磁阀，关闭高压调节汽门(GV)和中压调节汽门(IV)，控制转速升高，该功能不引起停机。第一层保护：第二层保护：汽轮机电气危急遮断控制系统（ETS）ETS监视的指标：转速、推力轴承磨损、润滑油压低、EH油压低、低真空、DEH失电、MFT、发电机主保护、机组振动。任一指标超限，均发出警报以至停机。汽轮机超速至110%n0AST电磁阀动作，从而使AST油路泄压，关闭各进汽阀，机组停机采用高压抗燃油作为安全油第三层保护：机械超速保护和手动遮断该保护用润滑油作为安全油隔膜阀实现汽轮机油和抗燃油的隔离。当汽轮机的转速超过（110％～112％）n0时，超速保护装置动作，迅速切断汽轮机进汽，使汽轮机停止运转。机械超速遮断系统的工作原理2.轴向位移保护在汽轮机运行中，如果由于某种原因造成转子轴向位移过大，会造成汽轮机的动、静部分发生摩擦，造成严重的设备损坏事故。因此汽轮机都装有轴向位移测量、报警及自动保护装置。电感式电涡流式轴向推力过大的原因：（1）水冲击（2）隔板汽封间隙增大（3）动叶片结垢（4）新蒸汽温度急剧下降（正胀差）（5）真空下降（进汽量增加）（6）超负荷运行3.低油压保护润滑油压过低将使汽轮机轴承不能正常工作，情况严重时还会造成轴瓦损坏等事故，因此汽轮机都设有低油压保护装置。现在的中小型汽轮机大都采用继电器式低油压保护装置，一般具有以下几项功能：（1）润滑油压低于正常值时，发出声光信号，提...
